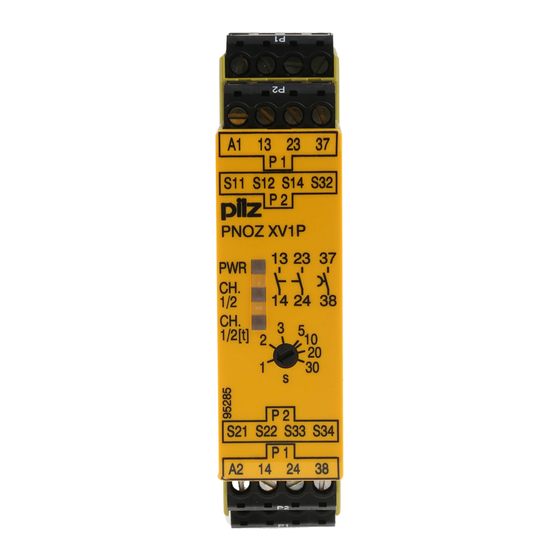

Inhaltszusammenfassung für Pilz PNOZ XV1P

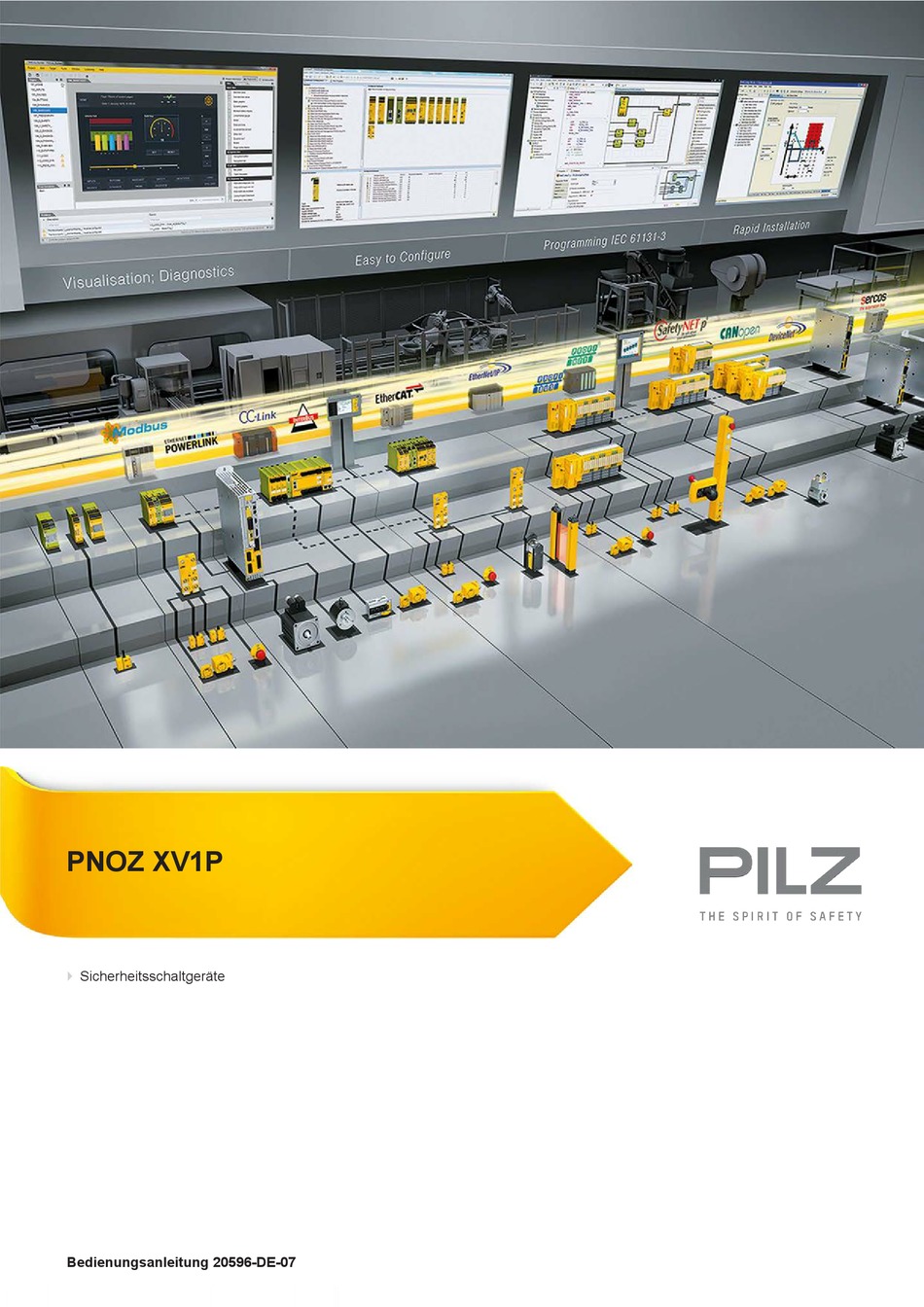

- Seite 1 PNOZ XV1P Sicherheitsschaltgeräte Bedienungsanleitung 20596-DE-07...
- Seite 2 Vorwort Dieses Dokument ist das Originaldokument. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.
-
Seite 3: Inhaltsverzeichnis
Sicherheitsbetrachtung Qualifikation des Personals Gewährleistung und Haftung Entsorgung Zu Ihrer Sicherheit Gerätemerkmale Sicherheitseigenschaften Blockschaltbild/Klemmenbelegung Funktionsbeschreibung Betriebsarten Zeitdiagramm Montage Verdrahtung Betriebsbereitschaft herstellen Betrieb Statusanzeigen Fehler – Störungen Abmessungen in mm Technische Daten Sicherheitstechnische Kennzahlen Ergänzende Daten Lebensdauerkurve Bedienungsanleitung PNOZ XV1P 20596-DE-07... -
Seite 4: Bedienungsanleitung Pnoz Xv1P
Inhalt Steckbare Klemmen abziehen Bestelldaten EG-Konformitätserklärung Bedienungsanleitung PNOZ XV1P 20596-DE-07... -
Seite 5: Einführung
PNOZ XV1P Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PNOZ XV1P. Sie gilt, bis eine neue Dokumen- tation erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts. -
Seite 6: Sicherheit
PNOZ XV1P INFO liefert Anwendungstipps und informiert über Besonderheiten. Sicherheit Bestimmungsgemäße Verwendung Das Sicherheitsschaltgerät PNOZ XV1P dient dem sicherheitsgerichteten Unterbrechen ei- nes Sicherheitsstromkreises. Das Sicherheitsschaltgerät erfüllt Forderungen der EN 60947-5-1, EN 60204-1 und VDE 0113‑1 und darf eingesetzt werden in Anwendungen mit Not-Halt-Tastern Schutztüren... -
Seite 7: Qualifikation Des Personals
Das Gerät erfüllt alle notwendigen Bedingungen für einen sicheren Betrieb. Beachten Sie jedoch Folgendes: Hinweis für Überspannungskategorie III: Wenn am Gerät höhere Spannungen als Kleinspannung (>50 V AC oder >120 V DC) anliegen, müssen angeschlossene Be- dienelemente und Sensoren eine Bemessungsisolationsspannung von mind. 250 V auf- weisen. Bedienungsanleitung PNOZ XV1P 20596-DE-07... -
Seite 8: Gerätemerkmale
Die Sicherheitseinrichtung bleibt auch bei Ausfall eines Bauteils wirksam. Bei jedem Ein-Aus-Zyklus der Maschine wird automatisch überprüft, ob die Relais der Sicherheitseinrichtung richtig öffnen und schließen. Blockschaltbild/Klemmenbelegung *Isolation zum nicht markierten Bereich und der Relaiskontakte zueinander: Basisisolierung (Überspannungskategorie III), sichere Trennung (Überspannungskategorie II) Bedienungsanleitung PNOZ XV1P 20596-DE-07... -
Seite 9: Funktionsbeschreibung
PNOZ XV1P Funktionsbeschreibung Das SIcherheitsschaltgerät PNOZ XV1P dient dem sicherheitsgerichteten Unterbrechen ei- nes Sicherheitsstromkreises. Nach Anlegen der Versorgungsspannung über den Not-Halt- Taster leuchtet die LED "PWR". Das Gerät ist betriebsbereit, wenn der Startkreis S11-S14 geschlossen ist. Eingangskreis ist geschlossen (z. B. Not-Halt-Taster nicht betätigt): –... -
Seite 10: Zeitdiagramm
Montieren Sie das Gerät in einen Schaltschrank mit einer Schutzart von mindestens IP54. Befestigen Sie das Gerät mithilfe des Rastelements auf der Rückseite auf einer Norm- schiene. Sichern Sie das Gerät auf einer senkrechten Normschiene (35 mm) durch ein Halteele- ment (z. B. Endhalter oder Endwinkel). Bedienungsanleitung PNOZ XV1P 20596-DE-07... -
Seite 11: Verdrahtung
Beachten Sie die Verdrahtungs- und EMV-Anforderungen der IEC 60204-1. Wichtig für Querschlusserkennung: Da diese Funktion nicht einfehlersicher ist, wird sie von Pilz während der Endkontrolle ge- prüft. Wenn Gefahr besteht, dass die Leitungslängen überschritten werden, empfehlen wir folgende Prüfung nach der Installation des Geräts: 1. -
Seite 12: Betriebsbereitschaft Herstellen
Querschlusserkennung Schutztür ohne Querschlusserkennung Schutztür mit Querschlusserkennung Lichtgitter oder Sicherheitsschal- ter, Querschlusserkennung durch WICHTIG Bei einkanaliger Beschaltung kann der Sicherheitslevel ihrer Maschine/An- lage niedriger sein als der Sicherheitslevel des Geräts (siehe Sicherheits- technische Kennzahlen [ 25]). Bedienungsanleitung PNOZ XV1P 20596-DE-07... - Seite 13 PNOZ XV1P WICHTIG Betrieb mit einem Lichtgitter oder Sicherheitsschalter Die Versorgungsspannung des PNOZ XV1P und die Versorgungsspannung des Lichtgitters oder Sicherheitsschalters dürfen nicht getrennt voneinander abschaltbar sein. Not-Halt-Beschaltung, Schutz- Startkreis tür ohne Anlauftest Schutztür mit Anlauftest Automatischer Start Gleichzeitigkeit S1 und S2: max. 1 s Überwachter Start...
-
Seite 14: Betrieb
Personal durchgeführt werden. Statusanzeigen LEDs zeigen den Status und Fehler während des Betriebs an: LED leuchtet Versorgungsspannung liegt an. CH.1/2 Sicherheitskontakte von Kanal 1 und 2 sind geschlossen. CH.1/2[t] Sicherheitskontakte von Kanal 3 und 4 sind geschlossen. Bedienungsanleitung PNOZ XV1P 20596-DE-07... -
Seite 15: Fehler - Störungen
Fehlfunktionen der Kontakte: Bei verschweißten Kontakten ist nach Öffnen des Ein- gangskreises keine neue Aktivierung möglich. LED "PWR" leuchtet nicht: Kurzschluss oder fehlende Versorgungsspannung. Im Fehlerfall können die rückfallverzögerten Kontakte vor Ablauf der Verzögerungszeit öffnen. Abmessungen in mm * mit Federkraftklemmen Bedienungsanleitung PNOZ XV1P 20596-DE-07... -
Seite 16: Technische Daten
UB DC 15 Ohm 15 Ohm Relaisausgänge 777601 777602 Anzahl der Ausgangskontakte Sicherheitskontakte (S) unver- zögert Sicherheitskontakte (S) verzö- gert Max. Kurzschlussstrom IK 1 kA 1 kA Gebrauchskategorie nach Norm EN 60947-4-1 EN 60947-4-1 Bedienungsanleitung PNOZ XV1P 20596-DE-07... - Seite 17 240 V AC G. P. bei Strom Pilot Duty C300, R300 C300, R300 Kontaktabsicherung extern, Sicher- heitskontakte nach Norm EN 60947-5-1 EN 60947-5-1 Max. Schmelzintegral 66 A²s 66 A²s Schmelzsicherung flink Schmelzsicherung träge Schmelzsicherung gG Sicherungsautomat 24V AC/DC, Charakteristik B/C Bedienungsanleitung PNOZ XV1P 20596-DE-07...
- Seite 18 Wartezeit bei überwachtem Start 300 ms 300 ms Min. Startimpulsdauer bei über- wachtem Start 30 ms 30 ms Überbrückung bei Spannungsein- brüchen der Versorgungsspannung 20 ms 20 ms Gleichzeitigkeit Kanal 1 und 2 max. ∞ ∞ Bedienungsanleitung PNOZ XV1P 20596-DE-07...
- Seite 19 0,25 - 1 mm², 24 - 16 AWG 2 Leiter gleichen Querschnitts, flexibel ohne Aderendhülse oder mit TWIN Aderendhülse 0,2 - 1,5 mm², 24 - 16 AWG 0,2 - 1,5 mm², 24 - 16 AWG Anzugsdrehmoment bei Schraub- klemmen 0,5 Nm 0,5 Nm Bedienungsanleitung PNOZ XV1P 20596-DE-07...
- Seite 20 3,5 mA 3,5 mA Max. Gesamtleitungswiderstand Rlmax Einkanalig bei UB DC 100 Ohm 100 Ohm Zweikanalig ohne Querschlus- serkennung bei UB DC 150 Ohm 150 Ohm Zweikanalig mit Querschlusser- kennung bei UB DC 15 Ohm 15 Ohm Bedienungsanleitung PNOZ XV1P 20596-DE-07...
- Seite 21 230 V Max. Strom DC13 (6 Schaltspiele/min) bei 24 V 24 V Max. Strom Gebrauchskategorie nach UL Spannung 240 V AC G. P. 240 V AC G. P. bei Strom Pilot Duty C300, R300 C300, R300 Bedienungsanleitung PNOZ XV1P 20596-DE-07...
- Seite 22 30 ms 30 ms bei Netzausfall typ. 100 ms 100 ms bei Netzausfall max. 150 ms 150 ms Wiederbereitschaftszeit bei max. Schaltfrequenz 1/s nach Not-Halt 50 ms +tv 50 ms +tv nach Netzausfall 300 ms 300 ms Bedienungsanleitung PNOZ XV1P 20596-DE-07...
- Seite 23 10.000.000 Zyklen Material Unterseite PPO UL 94 V0 PPO UL 94 V0 Front ABS UL 94 V0 ABS UL 94 V0 Oberseite PPO UL 94 V0 PPO UL 94 V0 Anschlussart Käfigzugfederklemme Käfigzugfederklemme Befestigungsart steckbar steckbar Bedienungsanleitung PNOZ XV1P 20596-DE-07...
- Seite 24 Abisolierlänge bei Federkraftklem- 8 mm 8 mm Abmessungen Höhe 101 mm 101 mm Breite 22,5 mm 22,5 mm Tiefe 121 mm 121 mm Gewicht 230 g 230 g Bei Normenangaben ohne Datum gelten die 2014-07 neuesten Ausgabestände. Bedienungsanleitung PNOZ XV1P 20596-DE-07...
-
Seite 25: Sicherheitstechnische Kennzahlen
Solange die Lebensdauerkurven nicht erreicht werden, kann der angegebene PFH-Wert unabhängig von der Schaltfrequenz und der Belastung verwendet werden, da der PFH- Wert den B10d-Wert der Relais sowie die Ausfallraten der anderen Bauteile bereits berück- sichtigt. Bedienungsanleitung PNOZ XV1P 20596-DE-07... -
Seite 26: Lebensdauerkurve
Technische Daten [ 16]) gerech- net werden. Um die Lebensdauer zu erhöhen, an allen Relaiskontakten für eine ausreichende Funken- löschung sorgen. Bei kapazitiven Lasten sind eventuell auftretende Stromspitzen zu beach- ten. Bei DC-Schützen Freilaufdioden zur Funkenlöschung einsetzen. Bedienungsanleitung PNOZ XV1P 20596-DE-07... - Seite 27 Schaltspiele erfordert, kann mit dem PFH-Wert (siehe Technische Daten) gerechnet wer- den. Um die Lebensdauer zu erhöhen, an allen Ausgangskontakten für eine ausreichende Fun- kenlöschung sorgen. Bei kapazitiven Lasten sind eventuell auftretende Stromspitzen zu be- achten. Bei DC-Schützen Freilaufdioden zur Funkenlöschung einsetzen. Bedienungsanleitung PNOZ XV1P 20596-DE-07...
-
Seite 28: Steckbare Klemmen Abziehen
Diese(s) Produkt(e) erfüllen die Anforderungen der Richtlinie 2006/42/EG über Maschinen des europäischen Parlaments und des Rates. Die vollständige EG-Konformitätserklärung finden Sie im Internet unter www.pilz.com/support/downloads. Bevollmächtigter: Norbert Fröhlich, Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfil- dern, Deutschland Bedienungsanleitung PNOZ XV1P... -
Seite 29: Rückseite
Rückseite Support Technische Unterstützung von Pilz erhalten Sie rund um die Uhr. Amerika Australien Niederlande Brasilien +61 3 95446300 +31 347 320477 +55 11 97569-2804 Österreich Kanada Europa +43 1 7986263-0 +1 888-315-PILZ (315-7459) Belgien, Luxemburg Schweiz Mexiko +32 9 3217575...
