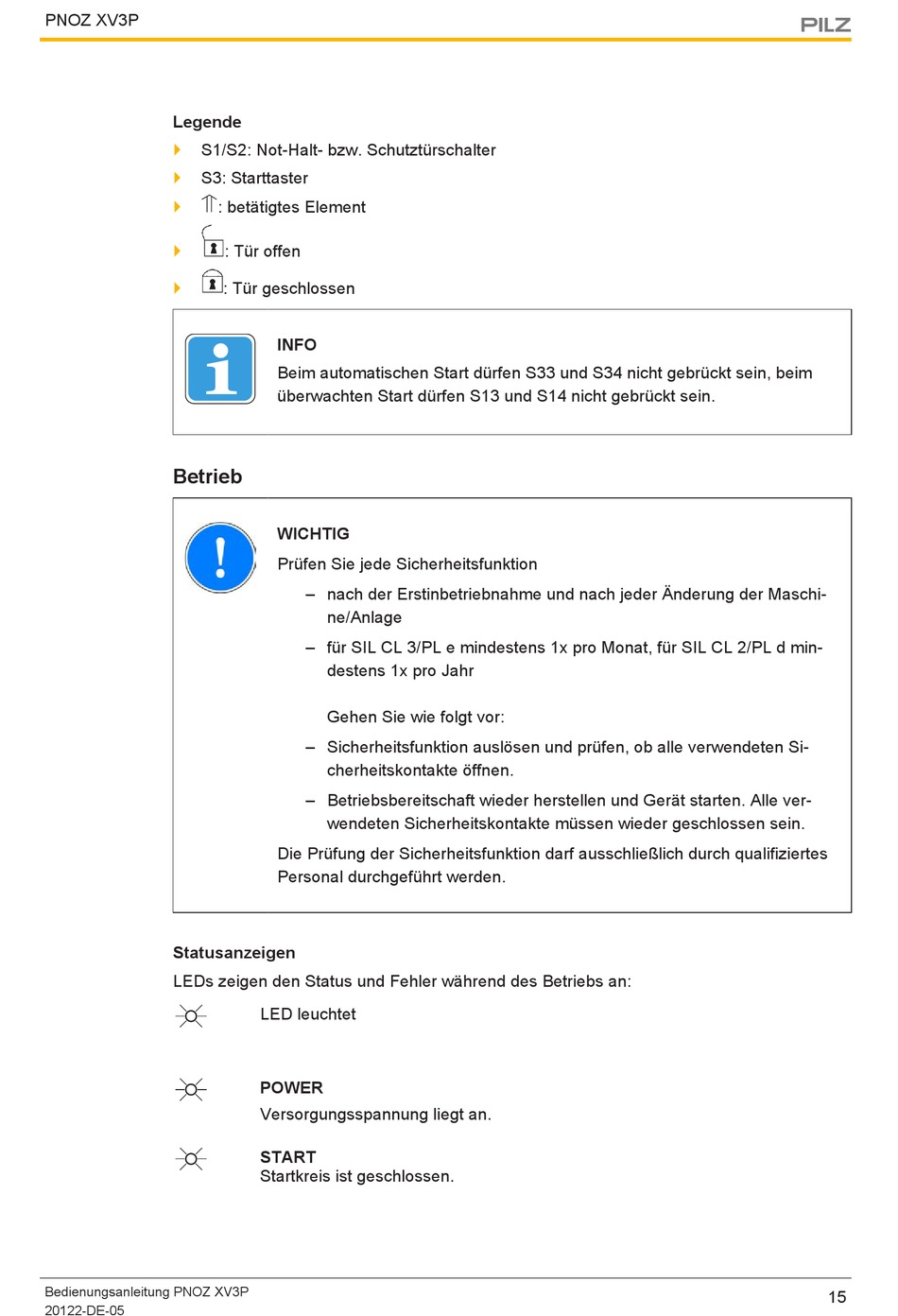

Betrieb; Statusanzeigen - Pilz PNOZ XV3P Bedlenungsanleitung

PNOZ XV3P
Legende
} S1/S2: Not-Halt- bzw. Schutztürschalter
}
S3: Starttaster
}
}
}

Betrieb

Statusanzeigen

LEDs zeigen den Status und Fehler während des Betriebs an:
Bedienungsanleitung PNOZ XV3P
20122-DE-05
: betätigtes Element
: Tür offen
: Tür geschlossen
INFO
Beim automatischen Start dürfen S33 und S34 nicht gebrückt sein, beim
überwachten Start dürfen S13 und S14 nicht gebrückt sein.
WICHTIG
Prüfen Sie jede Sicherheitsfunktion
– nach der Erstinbetriebnahme und nach jeder Änderung der Maschi-
ne/Anlage
– für SIL CL 3/PL e mindestens 1x pro Monat, für SIL CL 2/PL d min-
destens 1x pro Jahr
Gehen Sie wie folgt vor:
– Sicherheitsfunktion auslösen und prüfen, ob alle verwendeten Si-
cherheitskontakte öffnen.
– Betriebsbereitschaft wieder herstellen und Gerät starten. Alle ver-
wendeten Sicherheitskontakte müssen wieder geschlossen sein.
Die Prüfung der Sicherheitsfunktion darf ausschließlich durch qualifiziertes
Personal durchgeführt werden.
LED leuchtet
POWER
Versorgungsspannung liegt an.
START
Startkreis ist geschlossen.
15
