3. Platzieren Sie die Sechskantmuttern in den entsprechenden Aussparungen. Die Muttern
lassen sich in den Aussparungen nicht drehen.
4. Stecken Sie die Schrauben durch die Bohrungen und verschrauben Sie sie mit den
Muttern.
5. Montieren Sie die Anschlüsse für die Spannungsversorgung, siehe Kapitel
"Spannungsversorgung (Seite 57)".
6. Montieren Sie die Anschlüsse für den Meldekontakt, siehe Kapitel "Meldekontakt
(Seite 61)".
Demontage
Um das Gerät von der Wand zu demontieren, gehen Sie wie folgt vor:
1. Demontieren Sie alle angeschlossenen Leitungen.
2. Lösen Sie die Schrauben.
4.5 Modulträgermontage

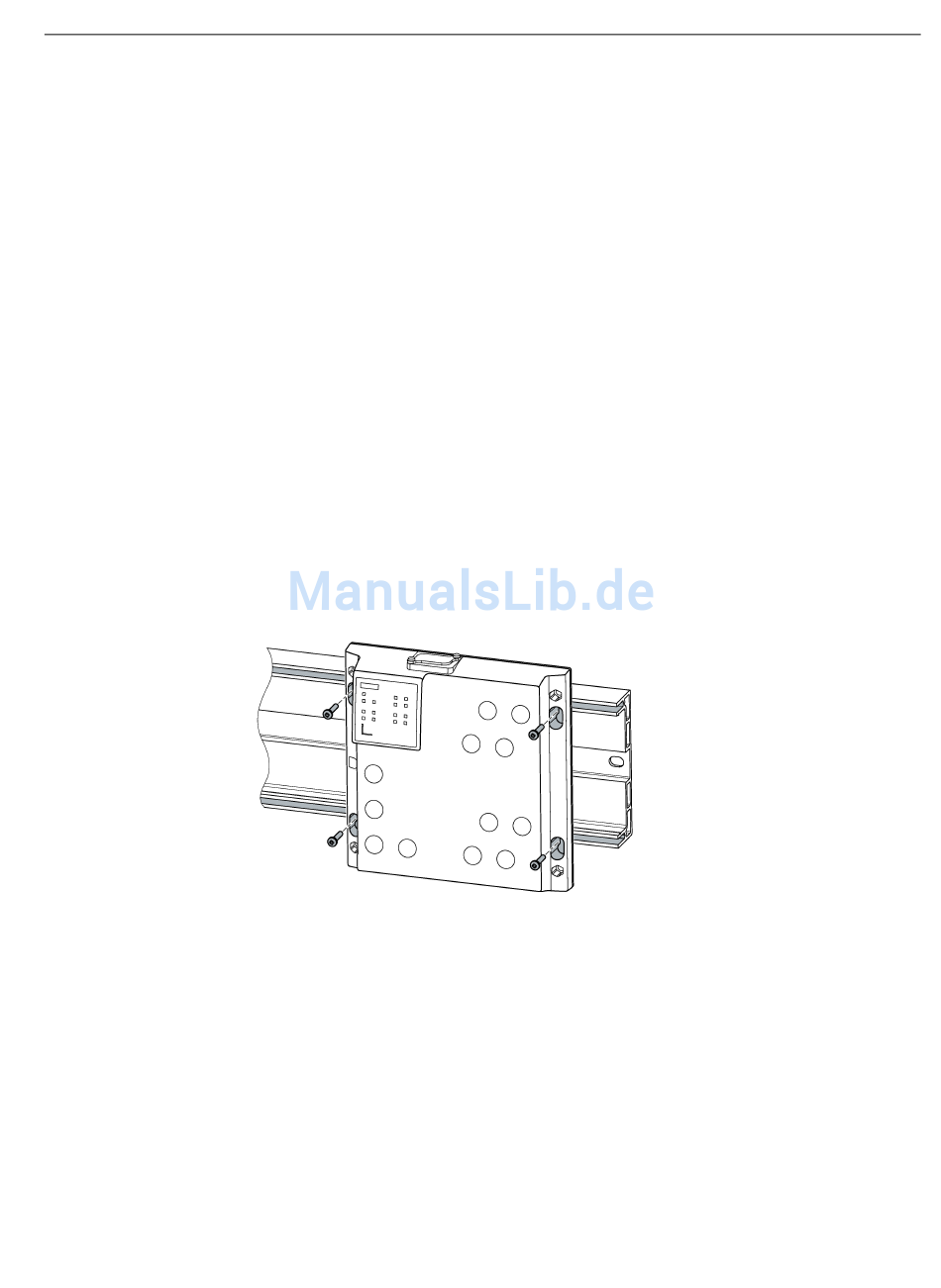

Montage auf einem Modulträger
Bild 4-2
Um das Gerät auf einem Modulträger festzuschrauben, benötigen Sie
Befestigungsschrauben mit folgenden Eigenschaften:
● Gewindefurchende Schraube M5 x 20 mm
Vier gewindefurchende Schrauben M5 x 20 gehören zum Lieferumfang des Geräts.
● Schraubenkopfdurchmesser: max. 7 mm
SCALANCE XP-200
Betriebsanleitung, 12/2017, C79000-G8900-C428-04
Montage Modulträger
Montage
4.5 Modulträgermontage
49
