VEVOR 7X1232 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. VEVOR Anleitungen
  4. Autozubehör
  5. 7X1232
  6. Bedienungsanleitung

VEVOR 7X1232 Bedienungsanleitung

Airbag-aufhängungssatz
Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 29
Technical Support and E-Warranty Certificate www.vevor.com/support

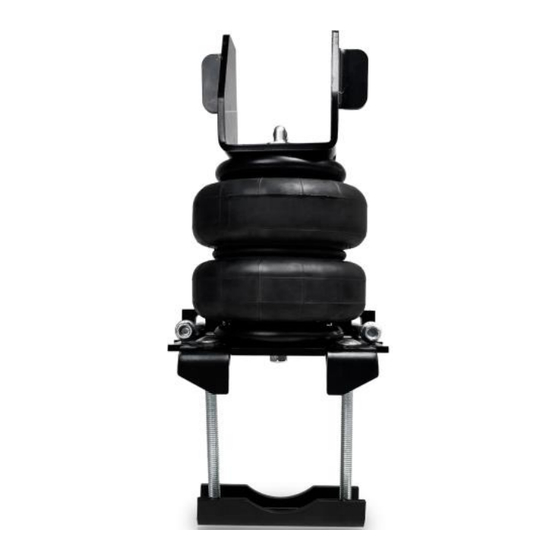

Air Bag Suspension Kit
MODEL: 7X1232
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
Inhaltsverzeichnis
loading

Verwandte Anleitungen für VEVOR 7X1232

Inhaltszusammenfassung für VEVOR 7X1232

  • Seite 1 Technical Support and E-Warranty Certificate www.vevor.com/support Air Bag Suspension Kit MODEL: 7X1232 We continue to be committed to provide you tools with competitive price. "Save Half", "Half Price" or any other similar expressions used by us only represents an estimate of savings you might benefit from buying certain tools with us compared to the major top brands and does not necessarily mean to cover all categories of tools offered by us.
  • Seite 2 This is the original instruction, please read all manual instructions carefully before operating. VEVOR reserves a clear interpretation of our user manual. The appearance of the product shall be subject to the product you received. Please forgive us that we won't inform you again if there are any technology or software updates on our product.

  • Seite 3: Security & Warnings

    SECURITY & WARNINGS Thank you for purchasing the 7X 1232 Kit! Please kindly be advised to read the instructions carefully before installing the air spring kit. CAUTION: Damage to the vehicle and air suspension system can be incurred if work is carried out in a manner other than specified in the instructions or in a different sequence.

  • Seite 4: Parameter List

    PARAMETER LIST Model standard 2007 - 2018 GMC Sierra 1500 2WD & 4WD Adapted models 2007 - 2018 Chevrolet Silverado 1500 2WD & 4WD rated load （lbs） 5000 Use the pressure（psi） 5-100 - 3 -...
  • Seite 5 ITEM DESCRIPTION QUANTITY ITEM DESCRIPTION QUANTITY Airbags Bracket Strap 3/8"-16 Lower Bracket x6"CARRIAGE BOLT 3/8"-16 x 3/4” Heat Shield FLANGED HEX BOLT 3/8"-16 FLANGED Upper Bracket M10*25 Round 1/4" Schrader head hexagonal valve bolt M10*50 FLAT Tie straps HEAD ALLEN BOLT Thread SPACER adhesive...
  • Seite 6 - 5 -...
  • Seite 7 INSTALLING THE HEAT SHIELD Find the closest point between the exhaust pipe and the air bag. Mount the hear shield in this spot. ASSEMBLING AIR SPRING BAGS & BRACKETS Step 1- Prepare The Vehicle/Upper Bracket Installation Your vehicle is equipped with rubber jounce bumpers. The bumpers are attached to the frame directly above the axle.
  • Seite 8 bracket to the air bag using a 3/4' flange hex bolt. Donot fully tighten the bolt to allow the lower bracket to rotate for installation. See Figures "A" & "B". Step 3- Install The Assembly To The Vehicle Place the air bag assembly on top of the jounce bumper pad on the axle housing, making sure the bracket is pushed flush to the leaf stack.
  • Seite 9 Step 4- Install The Passenger’S Side Assembly Follow steps 2 & 3 for installation of the passenger’s side assembly. Step 5- Install The Air Hose And Schrader Valve Uncoil the air hose and cut it into two equal lengths. DO NOT FOLD OR KINK THE HOSE.
  • Seite 10 GUIDE LINE FOR ADDING AIR 1. Start with the vehicle level or slightly above. 2. When In doubt, always add air. 3. If the front of the vehicle dives while braking, increase the pressure Si the front air bag if equipped. 4.
  • Seite 11 3. If you develop an air leak In the system, use a soapy water solution (1 part dish soap. 4 parts water) to check all air fine connections and the Inflation valve core before deflating and removing the air spring. 4.
  • Seite 12 Manufacturer: Shanghaimuxinmuyeyouxiangongsi Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN. Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730 YH CONSULTING LIMITED. C/O YH Consulting Limited Office 147, Centurion House, London Road, Staines-upon-Thames, Surrey, TW18 4AX E-CrossStu GmbH...
  • Seite 14 Technical Support and E-Warranty Certificate www.vevor.com/support...
  • Seite 15 Machine Translated by Google Assistance   t echnique   e t   c ertificat   d e   g arantie   é lectronique   w ww.vevor.com/support Kit   d e   s uspension   d 'airbag MODÈLE :   7 X1232 Nous   c ontinuons   à    n ous   e ngager   à    v ous   f ournir   d es   o utils   à    d es   p rix   c ompétitifs.
  • Seite 16 Machine Translated by Google Kit   d e   s uspension   d 'airbag MODÈLE:7X1232 BESOIN   D 'AIDE?   C ONTACTEZ­NOUS! Vous   a vez   d es   q uestions   s ur   l es   p roduits ?   B esoin   d 'une   a ssistance   t echnique ?   N 'hésitez  ...
  • Seite 17 Machine Translated by Google SÉCURITÉ   E T   A VERTISSEMENTS Merci   d 'avoir   a cheté   l e   k it   7 X   1 232 !   V euillez   l ire   a ttentivement   l es   instructions   a vant   d 'installer   l e   k it   d e   r essort   p neumatique. PRUDENCE: Des  ...
  • Seite 18 Machine Translated by Google LISTE   D ES   P ARAMÈTRES standard Modèle 2007   ­    2 018   G MC   S ierra   1 500   2 RM   e t   4 RM Modèles   a daptés 2007   ­    2 018   C hevrolet   S ilverado   1 500   2 WD   e t   4 WD 5000 charge  ...
  • Seite 19 Machine Translated by Google ARTICLE   D ESCRIPTION   Q UANTITÉ   A RTICLE   D ESCRIPTION   Q UANTITÉ Sangle   d e   s upport Coussins   g onflables 3/8"­16 B   S upport   i nférieur x6"CHARIOT BOULON 3/8"­16   x    3 /4" HEXAGONAL   À    B RIDE Bouclier  ...
  • Seite 20 Machine Translated by Google ­   5    ­...
  • Seite 21 Machine Translated by Google INSTALLATION   D U   B OUCLIER   T HERMIQUE Trouvez   l e   p oint   l e   p lus   p roche   e ntre   l e   tuyau   d 'échappement   e t   l 'airbag. Montez   l a   p rotection   a uditive   à    c et   e ndroit. ASSEMBLAGE  ...
  • Seite 22 Machine Translated by Google support   s ur   l 'airbag   à    l 'aide   d 'un   b oulon   h exagonal   à    b ride   d e   3 /4'.   N e   s errez   p as   c omplètement   l e   b oulon   pour   p ermettre   a u   s upport   i nférieur   d e   t ourner   p our   l 'installation.   V oir   l es   f igures   «  A »   e t   «  B ». Étape  ...
  • Seite 23 Machine Translated by Google Étape   4 ­   I nstaller   l 'assemblage   d u   c ôté   p assager   S uivez   l es   é tapes   2    et   3    p our   l 'installation   d e   l 'assemblage   d u   c ôté   p assager. Étape  ...
  • Seite 24 Machine Translated by Google LIGNE   D E   G UIDAGE   P OUR   L 'AJOUT   D 'AIR 1.   C ommencez   p ar   l e   n iveau   d u   v éhicule   o u   l égèrement   a u­dessus. 2.   E n   c as   d e   d oute,   a joutez   t oujours   d e   l 'air. 3.  ...
  • Seite 25 Machine Translated by Google 3.   S i   v ous   d éveloppez   u ne   f uite   d 'air   d ans   l e   s ystème,   u tilisez   u ne   s olution   d 'eau   s avonneuse   ( 1   p artie   d e   savon   à    v aisselle.   4    p arties   d 'eau)   p our   v érifier   t outes   l es   c onnexions   f ines   d 'air   e t   l e   n oyau   d e   l a   v alve   d e   gonflage  ...
  • Seite 26 Machine Translated by Google Fabricant :   S hanghaimuxinmuyeyouxiangongsi Adresse :   S huangchenglu   8 03nong11hao1602A­1609shi,   b aoshanqu,   S hanghai   2 00000   C N. Importé   e n   A ustralie : SIHAO   P TY   L TD.   1    R OKEVA   S TREETASTWOOD   N SW   2 122 Australie Importé  ...
  • Seite 27 Machine Translated by Google...
  • Seite 28 Machine Translated by Google Assistance   t echnique   e t   c ertificat   d e   g arantie   électronique   w ww.vevor.com/support...

  • Seite 29: Airbag-Aufhängungssatz

    Machine Translated by Google Technischer Support und E-Garantiezertifikat www.vevor.com/support Airbag-Aufhängungssatz MODELL: 7X1232 Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche von uns verwendete Ausdrücke stellen lediglich eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen könnten, und bedeuten nicht unbedingt, dass alle angebotenen Werkzeugkategorien...

  • Seite 30: Airbag-Federungssatz

    Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte verzeihen Sie, dass wir Sie nicht erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.

  • Seite 31: Sicherheit & Warnhinweise

    Machine Translated by Google SICHERHEIT & WARNHINWEISE Vielen Dank für den Kauf des 7X 1232 Kits! Bitte lesen Sie die Anweisungen sorgfältig durch, bevor Sie das Luftfeder-Kit installieren. VORSICHT: Wenn die Arbeiten anders als in der Anleitung beschrieben oder in einer anderen Weise durchgeführt werden, können Schäden am Fahrzeug und an der Luftfederung entstehen.

  • Seite 32: Parameterliste

    Machine Translated by Google PARAMETERLISTE Standard Modell 2007–2018 GMC Sierra 1500 2WD und 4WD Angepasste Modelle 2007–2018 Chevrolet Silverado 1500 2WD und 4WD 5000 Nennlast (lbs) Verwenden Sie den Druck (psi) 5-100 Ö - 3 -...
  • Seite 33 Machine Translated by Google ARTIKELBESCHREIBUNG MENGE ARTIKELBESCHREIBUNG MENGE Halterungsband Airbags 3/8"-16 B Untere Halterung 6-Zoll-WAGEN BOLZEN 3/8"-16 x 3/4" Hitzeschild GEFLANSCHTER SECHSKANT BOLZEN 3/8"-16 FLANSCH D Obere Halterung NUSS M10*25 Rund 1/4" Schrader Ö Kopf sechseckig Ventil Bolzen M10*50 FLACH KOPF Bindebänder ALLEN SHOP...
  • Seite 34 Machine Translated by Google - 5 -...

  • Seite 35: Installieren Des Hitzeschildes

    Machine Translated by Google INSTALLIEREN DES HITZESCHILDES Suchen Sie den nächstgelegenen Punkt zwischen dem Auspuffrohr und dem Airbag. Montieren Sie den Gehörschutz an dieser Stelle. MONTAGE DER LUFTFEDERBEUTEL UND -HALTERUNGEN Schritt 1 – Vorbereiten des Fahrzeugs/Montage der oberen Halterung Ihr Fahrzeug ist mit Gummipuffern ausgestattet.
  • Seite 36 Machine Translated by Google Befestigen Sie die Halterung mit einer 3/4-Zoll-Sechskantschraube mit Flansch am Airbag. Ziehen Sie die Schraube nicht ganz fest, damit sich die untere Halterung für die Montage drehen kann. Siehe Abbildungen „A“ und „B“. Schritt 3 - Installieren Sie die Baugruppe an der Fahrzeug Platzieren Sie die Airbag-Baugruppe auf dem Anschlagpuffer am Achsgehäuse und achten Sie...
  • Seite 37 Machine Translated by Google Schritt 4 – Installieren der Baugruppe auf der Beifahrerseite. Befolgen Sie die Schritte 2 und 3 zum Installieren der Baugruppe auf der Beifahrerseite. Schritt 5 – Installieren Sie den Luftschlauch und das Schrader-Ventil. Rollen Sie den Luftschlauch ab und schneiden Sie ihn in zwei gleich lange Stücke. Falten oder knicken Sie den Schlauch nicht.
  • Seite 38 Machine Translated by Google RICHTLINIE ZUM LUFTHINZUFÜGEN 1. Beginnen Sie mit der Fahrzeugebene oder leicht darüber. 2. Im Zweifelsfall immer Luft nachfüllen. 3. Wenn die Vorderseite des Fahrzeugs beim Bremsen eintaucht, erhöhen Sie den Druck im Frontairbag (falls vorhanden). 4. Wenn der Verdacht besteht, dass die Flachbeutel den Boden erreicht haben, erhöhen Sie den Druck. 5.
  • Seite 39 Machine Translated by Google 3. Wenn im System ein Luftleck auftritt, verwenden Sie eine Seifenlauge (1 Teil Spülmittel, 4 Teile Wasser), um alle Luftfeinanschlüsse und den Aufblasventilkern zu überprüfen, bevor Sie die Luft ablassen und die Luftfeder entfernen. 4. Passen Sie bei einer Erhöhung der Last immer den Luftdruck an, um die normale Fahrhöhe beizubehalten.
  • Seite 40 Machine Translated by Google Hersteller: Shanghaimuxinmuyeyouxiangongsi Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN. Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730 YH CONSULTING LIMITED.
  • Seite 41 Machine Translated by Google...
  • Seite 42 Machine Translated by Google Technischer Support und E-Garantiezertifikat www.vevor.com/support...
  • Seite 43 Machine Translated by Google Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support Kit di sospensione dell'airbag MODELLO: 7X1232 Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più...
  • Seite 44 Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più...

  • Seite 45: Sicurezza E Avvertenze

    Machine Translated by Google SICUREZZA E AVVERTENZE Grazie per aver acquistato il kit 7X 1232! Si prega di leggere attentamente le istruzioni prima di installare il kit molla pneumatica. ATTENZIONE: Se i lavori vengono eseguiti in modo diverso da quanto specificato nelle istruzioni o in modo diverso si possono verificare danni al veicolo e al sistema di sospensione pneumatica.
  • Seite 46 Machine Translated by Google ELENCO PARAMETRI standard Modello 2007-2018 GMC Sierra 1500 2WD e 4WD Modelli adattati 2007-2018 Chevrolet Silverado 1500 2WD e 4WD 5000 carico nominale (libbre) Utilizzare la pressione (psi) 5-100 - 3 -...
  • Seite 47 Machine Translated by Google DESCRIZIONE ARTICOLO QUANTITÀ DESCRIZIONE ARTICOLO QUANTITÀ Airbag Cinghia della staffa 3/8"-16 B Staffa inferiore CARRELLO x6". BULLONE 3/8"-16 x 3/4" Scudo termico ESAGONALE FLANGIATO BULLONE 3/8"-16 FLANGIATO D Staffa superiore NOCE M10*25 Rotondo Schrader da 1/4". testa esagonale valvola bullone...
  • Seite 48 Machine Translated by Google...
  • Seite 49 Machine Translated by Google INSTALLAZIONE DELLO SCUDO CALORE Trova il punto più vicino tra il tubo di scarico e l'air bag. Montare lo scudo acustico in questo punto. MONTAGGIO DI BORSE E STAFFE A MOLLA PNEUMATICA Passaggio 1: preparare l'installazione del veicolo/della staffa superiore Il veicolo è...
  • Seite 50 Machine Translated by Google staffa all'airbag utilizzando un bullone esagonale con flangia da 3/4'. Non serrare completamente il bullone per consentire alla staffa inferiore di ruotare per l'installazione. Vedere le figure "A" e "B". Passaggio 3: installare l'assieme su Veicolo Posizionare il gruppo airbag sopra il cuscinetto del paraurti sull'alloggiamento dell'asse, assicurandosi che la staffa sia spinta a filo con la pila di foglie.
  • Seite 51 Machine Translated by Google Passo 4- Installare il gruppo lato passeggero Seguire i passaggi 2 e 3 per l'installazione del gruppo lato passeggero. Passaggio 5: installare il tubo dell'aria e la valvola Schrader Srotolare il tubo dell'aria e tagliarlo in due lunghezze uguali. NON PIEGARE O PIEGARE IL TUBO.
  • Seite 52 Machine Translated by Google LINEA GUIDA PER L'AGGIUNTA DI ARIA 1. Iniziare dal livello del veicolo o leggermente al di sopra. 2. In caso di dubbio, aggiungere sempre aria. 3. Se la parte anteriore del veicolo si abbassa durante la frenata, aumentare la pressione dell'air bag frontale, se in dotazione.
  • Seite 53 Machine Translated by Google 3. Se si sviluppa una perdita d'aria nel sistema, utilizzare una soluzione di acqua saponata (1 parte di detersivo per piatti. 4 parti di acqua) per controllare tutti i collegamenti sottili dell'aria e il nucleo della valvola di gonfiaggio prima di sgonfiare e rimuovere la molla pneumatica.
  • Seite 54 Machine Translated by Google Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN. Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730 YH CONSULENZA LIMITATA.
  • Seite 55 Machine Translated by Google...
  • Seite 56 Machine Translated by Google Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support...
  • Seite 57 Machine Translated by Google Soporte   t écnico   y    c ertificado   d e   g arantía   e lectrónica   w ww.vevor.com/support Kit   d e   s uspensión   d e   b olsa   d e   a ire MODELO:   7 X1232 Seguimos   c omprometidos   a    p roporcionarle   h erramientas   a    p recios   c ompetitivos.
  • Seite 58 ¿Tiene   p reguntas   s obre   e l   p roducto?   ¿ Necesita   s oporte   t écnico?   N o   d ude   e n   c ontactarnos:   Soporte   técnico   y    c ertificado   d e   g arantía   e lectrónica   w ww.vevor.com/support Estas   s on   l as   i nstrucciones   o riginales;   l ea   a tentamente   t odas   l as   i nstrucciones   d el  ...
  • Seite 59 Machine Translated by Google SEGURIDAD   Y    A DVERTENCIAS ¡Gracias   p or   c omprar   e l   k it   7 X   1 232!   L e   r ecomendamos   l eer   a tentamente   las   i nstrucciones   a ntes   d e   i nstalar   e l   k it   d e   r esorte   n eumático. PRECAUCIÓN: Se  ...
  • Seite 60 Machine Translated by Google LISTA   D E   P ARÁMETROS estándar Modelo 2007   ­    2 018   G MC   S ierra   1 500   2 WD   y    4 WD Modelos   a daptados 2007   ­    2 018   C hevrolet   S ilverado   1 500   2 WD   y    4 WD 5000 carga  ...
  • Seite 61 Machine Translated by Google ARTÍCULO   D ESCRIPCIÓN   C ANTIDAD   A RTÍCULO   D ESCRIPCIÓN   C ANTIDAD Correa   d e   s oporte bolsas   d e   a ire 3/8"­16 B   S oporte   i nferior CARRO   x 6" TORNILLO 3/8"­16   x    3 /4” Escudo  ...
  • Seite 62 Machine Translated by Google ­   5    ­...
  • Seite 63 Machine Translated by Google INSTALACIÓN   D EL   P ROTECCIÓN   T ÉRMICA Encuentre   e l   p unto   m ás   c ercano   e ntre   e l   tubo   d e   e scape   y    l a   b olsa   d e   a ire. Monte   e l   p rotector   a uditivo   e n   e ste   l ugar. MONTAJE  ...
  • Seite 64 Machine Translated by Google soporte   a    l a   b olsa   d e   a ire   u sando   u n   p erno   h exagonal   c on   b rida   d e   3 /4'.   N o   a priete   c ompletamente   e l   perno   p ara   p ermitir   q ue   e l   s oporte   i nferior   g ire   p ara   l a   i nstalación.   C onsulte   l as   f iguras   " A"   y    " B". Paso  ...
  • Seite 65 Machine Translated by Google Paso   4 :   i nstale   e l   c onjunto   d el   l ado   d el   p asajero   S iga   l os   p asos   2    y    3   p ara   i nstalar   e l   c onjunto   d el   l ado   d el   p asajero. Paso  ...
  • Seite 66 Machine Translated by Google LÍNEA   G UÍA   P ARA   A ÑADIR   A IRE 1.   C omience   c on   e l   v ehículo   n ivelado   o    l igeramente   p or   e ncima. 2.   E n   c aso   d e   d uda,   a gregue   s iempre   a ire. 3.  ...
  • Seite 67 Machine Translated by Google 3.   S i   d esarrolla   u na   f uga   d e   a ire   e n   e l   s istema,   u se   u na   s olución   d e   a gua   y    j abón   ( 1   p arte   d e   j abón   p ara   platos.  ...
  • Seite 68 Machine Translated by Google Fabricante:   S hanghaimuxinmuyeyouxiangongsi Dirección:   S huangchenglu   8 03nong11hao1602A­1609shi,   b aoshanqu,   s hanghai   2 00000   C N. Importado   a    A US:   S IHAO   P TY   L TD.   1    R OKEVA   S TREET   A STWOOD   N SW   2 122 Australia Importado  ...
  • Seite 69 Machine Translated by Google...
  • Seite 70 Machine Translated by Google Soporte   t écnico   y    c ertificado   d e   g arantía   electrónica   w ww.vevor.com/support...
  • Seite 71 Machine Translated by Google Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support Zestaw zawieszenia poduszki powietrznej MODEL: 7X1232 Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową...
  • Seite 72 To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś...
  • Seite 73 Machine Translated by Google BEZPIECZEŃSTWO I OSTRZEŻENIA Dziękujemy za zakup zestawu 7X 1232! Przed montażem zestawu resorów pneumatycznych prosimy o uważne przeczytanie instrukcji. OSTROŻNOŚĆ: Wykonywanie prac w sposób inny niż podany w instrukcji lub w inny sposób może spowodować uszkodzenie pojazdu i układu zawieszenia pneumatycznego sekwencja.

  • Seite 74: Lista Parametrów

    Machine Translated by Google LISTA PARAMETRÓW Model standard 2007-2018 GMC Sierra 1500 2WD i 4WD Dostosowane modele 2007-2018 Chevrolet Silverado 1500 2WD i 4WD 5000 obciążenie znamionowe (funty) Użyj ciśnienia (psi) 5-100 - 3 -...
  • Seite 75 Machine Translated by Google POZYCJA OPIS ILOŚĆ POZYCJA OPIS ILOŚĆ Pasek wspornika Poduszki powietrzne 3/8"-16 WÓZEK x6". B Wspornik dolny ŚRUBA 3/8"-16x3/4" Osłona termiczna KOŁNIERZOWY SZEŚCIOKĄTNY ŚRUBA KOŁNIERZOWE 3/8"-16 D Wspornik górny ORZECH Okrągły M10*25 1/4" Schradera głowa sześciokątna zawór śruba M10*50 PŁASKIE GŁOWA...
  • Seite 76 Machine Translated by Google - 5 -...
  • Seite 77 Machine Translated by Google MONTAŻ OSŁONY CIEPLNEJ Znajdź najbliższy punkt pomiędzy rurą wydechową a poduszką powietrzną. Zamontuj osłonę słuchu w tym miejscu. MONTAŻ TORBY I WSPORNIKÓW POWIETRZNYCH Krok 1 – Przygotowanie pojazdu/montaż wspornika górnego Twój pojazd jest wyposażony w gumowe zderzaki. Zderzaki mocuje się do ramy bezpośrednio nad osią. Usuń te zderzaki, odkręcając je od ramy.
  • Seite 78 Machine Translated by Google wspornik do poduszki powietrznej za pomocą śruby sześciokątnej z kołnierzem 3/4'. Nie dokręcaj śruby całkowicie, aby umożliwić obrót dolnego wspornika podczas montażu. Patrz rysunki „A” i „B”. Krok 3 – Zainstaluj zespół w Pojazd Umieścić zespół poduszki powietrznej na nakładce zderzaka Jounce na obudowie osi, upewniając się, że wspornik jest dociśnięty równo do stosu liści.
  • Seite 79 Machine Translated by Google Krok 4 – Montaż zespołu po stronie pasażera Wykonaj kroki 2 i 3, aby zamontować zespół po stronie pasażera. Krok 5 – Zamontuj wąż powietrzny i zawór Schradera Rozwiń wąż powietrzny i przetnij go na dwie równe długości. NIE ZKŁADAĆ ANI ZWIJAĆ WĘŻA. Wykonaj cięcie tak prosto, jak to możliwe, za pomocą...
  • Seite 80 Machine Translated by Google WSKAZÓWKA DLA DOLEWANIA POWIETRZA 1. Zacznij od poziomu pojazdu lub nieco powyżej. 2. W razie wątpliwości zawsze dodawaj powietrza. 3. Jeżeli podczas hamowania przód pojazdu opada, zwiększ ciśnienie w przedniej poduszce powietrznej, jeśli jest na wyposażeniu. 4.
  • Seite 81 Machine Translated by Google 3. W przypadku nieszczelności układu użyj roztworu wody z mydłem (1 część płynu do mycia naczyń na 4 części wody), aby sprawdzić wszystkie dokładne połączenia powietrza i rdzeń zaworu inflacyjnego przed spuszczeniem powietrza i wymontowaniem sprężyny pneumatycznej. 4.
  • Seite 82 Machine Translated by Google Producent: Shanghaimuxinmuyeyouxiangongsi Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN. Import do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia Import do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730 YH CONSULTING SPÓŁKA Z OGRANICZONĄ...
  • Seite 83 Machine Translated by Google...
  • Seite 84 Machine Translated by Google Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support...
  • Seite 85 Machine Translated by Google Technische ondersteuning en e-garantiecertificaat www.vevor.com/support Airbagophangingsset MODEL: 7X1232 Wij blijven ons inzetten om u gereedschap te bieden tegen een concurrerende prijs. 'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën van aangeboden...
  • Seite 86 Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen.
  • Seite 87 Machine Translated by Google VEILIGHEID & WAARSCHUWINGEN Bedankt voor uw aankoop van de 7X 1232-set! Wij verzoeken u vriendelijk de instructies aandachtig te lezen voordat u de luchtbalgset installeert. VOORZICHTIGHEID: Er kan schade aan het voertuig en het luchtveersysteem ontstaan als er op een andere manier dan in de handleiding of op een andere manier wordt gewerkt.
  • Seite 88 Machine Translated by Google PARAMETERLIJST standaard Model 2007 - 2018 GMC Sierra 1500 2WD en 4WD Aangepaste modellen 2007 - 2018 Chevrolet Silverado 1500 2WD en 4WD 5000 nominale belasting (lbs) Gebruik de druk (psi) 5-100 - 3 -...
  • Seite 89 Machine Translated by Google ARTIKELBESCHRIJVING AANTAL ARTIKELBESCHRIJVING AANTAL Airbags Beugel riem 3/8"-16 B Onderbeugel x6"VERVOER BOUT 3/8"-16 x 3/4" Hitteschild GEFLENSDE ZESKANT BOUT 3/8"-16 MET FLENS D Bovenbeugel NOOT M10*25 Rond 1/4" Schrader hoofd zeshoekig ventiel bout M10*50 PLAT HOOFD Bindbanden ALLEN WINKEL Draad...
  • Seite 90 Machine Translated by Google - 5 -...
  • Seite 91 Machine Translated by Google HET HITTESCHILD INSTALLEREN Zoek het dichtstbijzijnde punt tussen de uitlaatpijp en de airbag. Monteer op deze plek het gehoorscherm. LUCHTVEERZAKKEN EN BEUGELS MONTEREN Stap 1 - Installatie van het voertuig/bovenbeugel voorbereiden Uw voertuig is uitgerust met rubberen schokdempers. De bumpers worden direct boven de as aan het frame bevestigd.
  • Seite 92 Machine Translated by Google beugel aan de airbag met behulp van een 3/4'-zeskantige flensbout. Draai de bout niet volledig vast, zodat de onderste beugel kan draaien voor installatie. Zie figuren "A" en "B". Stap 3 - Installeer het geheel op de Voertuig Plaats de airbagconstructie bovenop het schokstootkussen op het ashuis en zorg ervoor dat...
  • Seite 93 Machine Translated by Google Stap 4 - Installeer de montage aan passagierszijde Volg stap 2 en 3 voor installatie van de montage aan passagierszijde. Stap 5 - Installeer de luchtslang en het schraderventiel Rol de luchtslang uit en snijd deze in twee gelijke lengtes. VOUW OF KNIK DE SLANG NIET.
  • Seite 94 Machine Translated by Google RICHTLIJNEN VOOR HET TOEVOEGEN VAN LUCHT 1. Begin met het voertuig horizontaal of iets daarboven. 2. Voeg bij twijfel altijd lucht toe. 3. Als de voorkant van het voertuig tijdens het remmen naar beneden duikt, verhoog dan de druk in de voorairbag, indien aanwezig.
  • Seite 95 Machine Translated by Google 3. Als er een luchtlek ontstaat. Gebruik in het systeem een sopje (1 deel afwasmiddel, 4 delen water) om alle fijne luchtverbindingen en de kern van het opblaasventiel te controleren voordat u de luchtveer leeg laat lopen en verwijdert. 4.
  • Seite 96 Machine Translated by Google Fabrikant: Shanghaimuxinmuyeyouxiangongsi Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN. Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730 YH CONSULTING LIMITED.
  • Seite 97 Machine Translated by Google...
  • Seite 98 Machine Translated by Google Technische ondersteuning en e- garantiecertificaat www.vevor.com/support...
  • Seite 99 Machine Translated by Google Teknisk support och e-garanticertifikat www.vevor.com/support Krockkuddeupphängningssats MODELL: 7X1232 Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds...
  • Seite 100 Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på...
  • Seite 101 Machine Translated by Google SÄKERHET OCH VARNINGAR Tack för att du köpte 7X 1232 Kit! Vänligen rekommenderas att läsa instruktionerna noggrant innan du installerar luftfjädersatsen. VARNING: Skador på fordon och luftfjädring kan uppstå om arbetet utförs på annat sätt än vad som anges i anvisningarna eller på...
  • Seite 102 Machine Translated by Google PARAMETERLISTA standard Modell 2007 - 2018 GMC Sierra 1500 2WD & 4WD Anpassade modeller 2007 - 2018 Chevrolet Silverado 1500 2WD & 4WD 5ÿ000 nominell belastning (lbs) Använd trycket (psi) 5-100 - 3 -...
  • Seite 103 Machine Translated by Google ARTIKEL BESKRIVNING ANTAL ARTIKEL BESKRIVNING ANTAL Fästrem Krockkuddar 3/8"-16 B Nedre fäste x6" VAGN BULT 3/8"-16 x 3/4" Värmesköld FLÄNSAD HEX BULT 3/8"-16 FLÄNSAD D Övre fäste NÖT M10*25 Rund 1/4" Schrader huvud sexkantigt ventil bult M10*50 LÄTT HUVUD Knytband...
  • Seite 104 Machine Translated by Google - 5 -...
  • Seite 105 Machine Translated by Google INSTALLATION AV VÄRMESKÖLD Hitta den närmaste punkten mellan avgasröret och krockkudden. Montera hörskölden på denna plats. MONTERING AV LUFTFJÄDERVÄSKAR OCH FÄSTE Steg 1- Förbered fordonet/installation av övre fäste Ditt fordon är utrustat med stötfångare av gummi. Stötfångarna är fästa på ramen direkt ovanför axeln. Ta bort dessa stötfångare genom att lossa dem från ramen.
  • Seite 106 Machine Translated by Google fäste till krockkudden med hjälp av en 3/4' sexkantsbult med fläns. Dra inte åt bulten helt så att det nedre fästet kan rotera för installation. Se figurerna "A" och "B". Steg 3- Installera enheten på Fordon Placera krockkuddeenheten ovanpå...
  • Seite 107 Machine Translated by Google Steg 4- Installera passagerarsidan Följ steg 2 och 3 för installation av passagerarsidan. Steg 5- Installera luftslangen och Schrader-ventilen Rulla ut luftslangen och skär den i två lika långa längder. Vik INTE ELLER VÄCK SLANGEN. Gör snittet så...
  • Seite 108 Machine Translated by Google RIKTLINJ FÖR ATT TILLFÖRA LUFT 1. Börja med fordonsnivån eller något över. 2. Om du är osäker, tillsätt alltid luft. 3. Om fronten av fordonet dyker under bromsning, öka trycket Si den främre krockkudden om sådan finns. 4.
  • Seite 109 Machine Translated by Google 3. Om du utvecklar en luftläcka i systemet, använd en tvålvattenlösning (1 del diskmedel. 4 delar vatten) för att kontrollera alla luftfinanslutningar och uppblåsningsventilens kärna innan du tömmer luften och tar bort luftfjädern. 4. Vid ökad belastning. justera alltid lufttrycket för att bibehålla normal körhöjd. Öka eller minska trycket från systemet efter behov för att uppnå...
  • Seite 110 Machine Translated by Google Tillverkare: Shanghaimuxinmuyeyouxiangongsi Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN. Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730 YH CONSULTING LIMITED.
  • Seite 111 Machine Translated by Google...
  • Seite 112 Machine Translated by Google Teknisk support och e-garanticertifikat www.vevor.com/support...
