----- Netzanalysator CVM-144 (PROFIBUS) ------

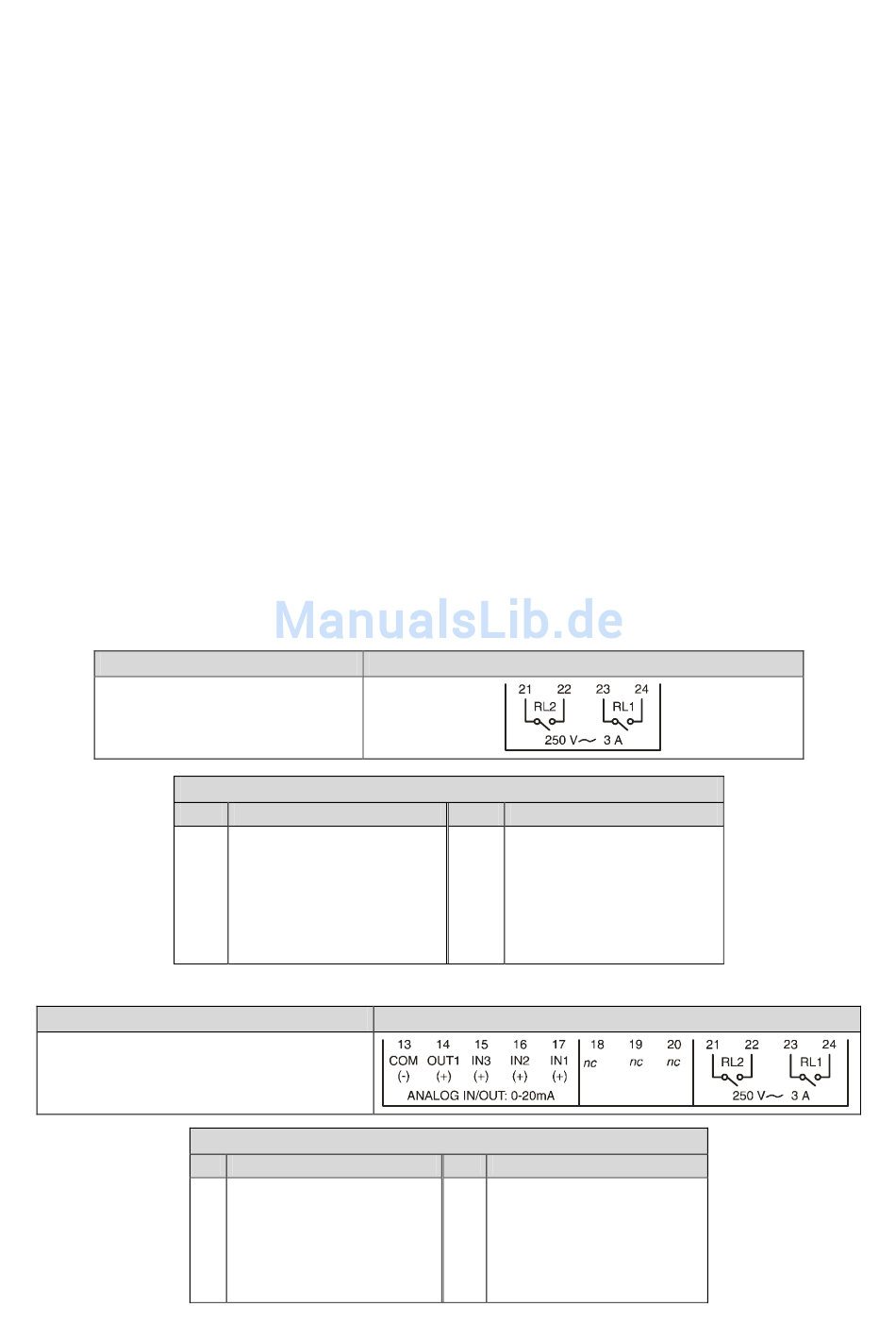

4.4.- CVM-144 Klemmenbelegung der Erweiterungskarte
(siehe Etiquette auf der Rückseite)
Zu beachten ist, das Erweiterungskarten für das CVM-144 mit PROFIBUS
Kommunikation keine weiteren Kommunikationsmöglichkeiten haben.
Im folgenden wird die Klemmenbelegung für die Erweiterungsmodule
beschrieben:
4.4.1.- Standarderweiterungsmodul (7 70 570)
Beschreibung
Mod CVM 144-C2
(Code: 7 70 570)
Nr. Klemmenbeschreibung
13
14
15
16
17
18
4.4.2.- Karte mit analogen Eingängen/Ausgängen (7 70 571)
Beschreibung
Mod CVM 144 -C2-Analogue
(Code: 7 70 571)
Nr. Klemmenbeschreibung
13
14
15
16
17
18
Mod CVM 144 -C2
Nicht verwendet
Nicht verwendet
Nicht verwendet
Nicht verwendet
Nicht verwendet
Nicht verwendet
Mod CVM 144 -C2-Analogue (Code: 7 70 571)
4-20 mA I/O Common
4-20 mA D/A1 Ausgang
4-20 mA A/D3 Eingang
4-20 mA A/D2 Eingang
4-20 mA A/D1 Eingang
Nicht verwendet
---
Klemmenbelegung
(Code: 7 70 570)
Nr.
Klemmenbeschriebung
19
Nicht verwendet
20
Nicht verwendet
21
Relais RL2 Ausgang
22
Relais RL2 common
23
Relais RL1 Ausgang
24
Relais RL1 common
Klemmenbelegung
Nr.
Klemmenbeschreibung
19
Nicht verwendet
20
Nicht verwendet
21
Relais RL2 Ausgang
22
Relais RL2 Ausgang
23
Relais RL1 Ausgang
24
Relais RL1 Common
Seite Nr. 10
