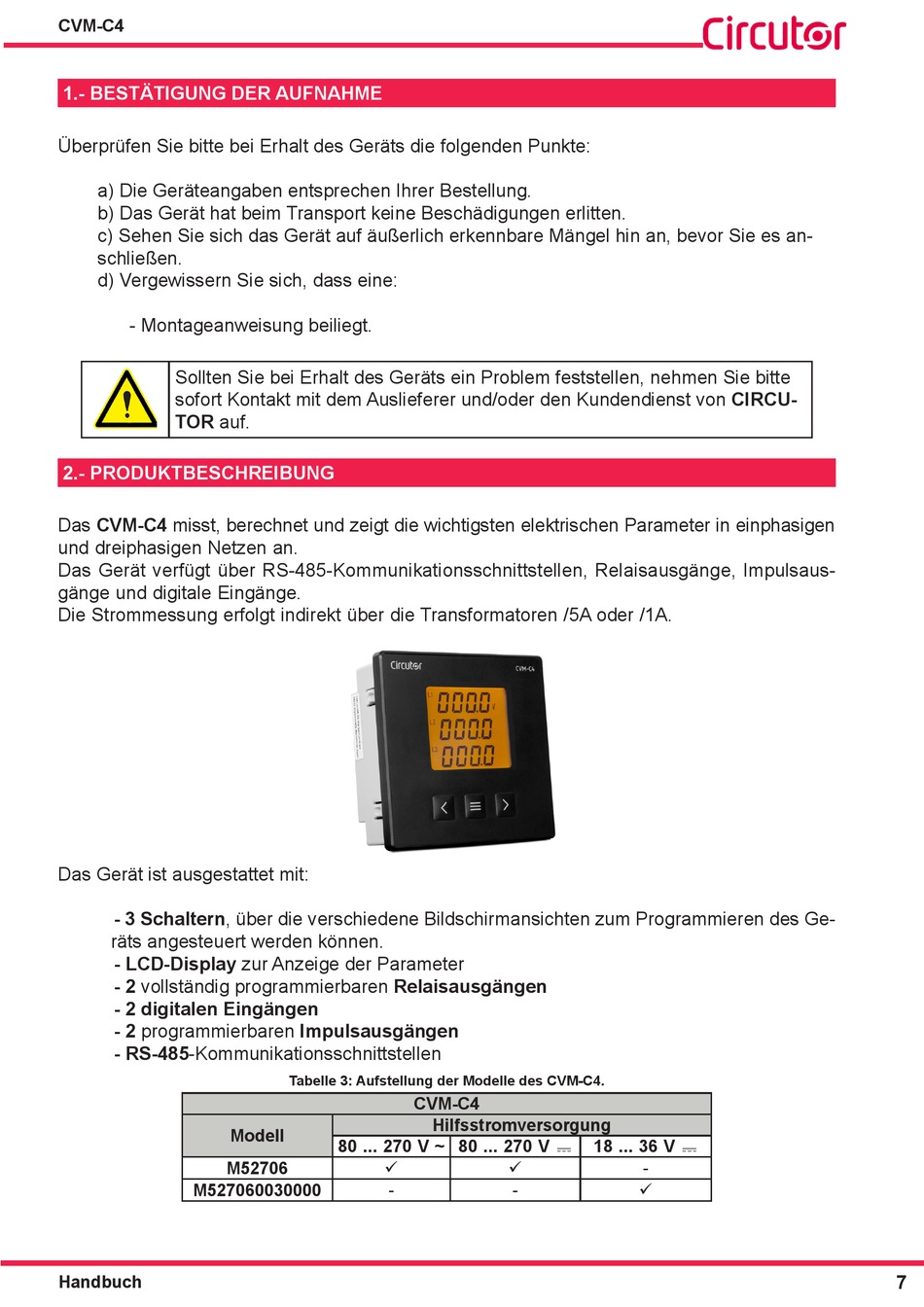

CVM-C4
1�- BESTÄTIGUNG DER AUFNAHME
Überprüfen Sie bitte bei Erhalt des Geräts die folgenden Punkte:
a) Die Geräteangaben entsprechen Ihrer Bestellung.
b) Das Gerät hat beim Transport keine Beschädigungen erlitten.
c) Sehen Sie sich das Gerät auf äußerlich erkennbare Mängel hin an, bevor Sie es an-
schließen.
d) Vergewissern Sie sich, dass eine:
- Montageanweisung beiliegt.
Sollten Sie bei Erhalt des Geräts ein Problem feststellen, nehmen Sie bitte
sofort Kontakt mit dem Auslieferer und/oder den Kundendienst von CIRCU-
TOR auf.
2�- PRODUKTBESCHREIBUNG
Das CVM-C4 misst, berechnet und zeigt die wichtigsten elektrischen Parameter in einphasigen
und dreiphasigen Netzen an.
Das Gerät verfügt über RS-485-Kommunikationsschnittstellen, Relaisausgänge, Impulsaus-
gänge und digitale Eingänge.
Die Strommessung erfolgt indirekt über die Transformatoren /5A oder /1A.
Das Gerät ist ausgestattet mit:
- 3 Schaltern, über die verschiedene Bildschirmansichten zum Programmieren des Ge-
räts angesteuert werden können.
- LCD-Display zur Anzeige der Parameter
- 2 vollständig programmierbaren Relaisausgängen
- 2 digitalen Eingängen
- 2 programmierbaren Impulsausgängen
- RS-485-Kommunikationsschnittstellen
Modell
M52706
M527060030000
Handbuch
Tabelle 3: Aufstellung der Modelle des CVM-C4�
CVM-C4
Hilfsstromversorgung
80 ��� 270 V ~ 80 ��� 270 V
-
18 ��� 36 V
-
-
7
