----- Netzanalysator CVM-144 (PROFIBUS) ------

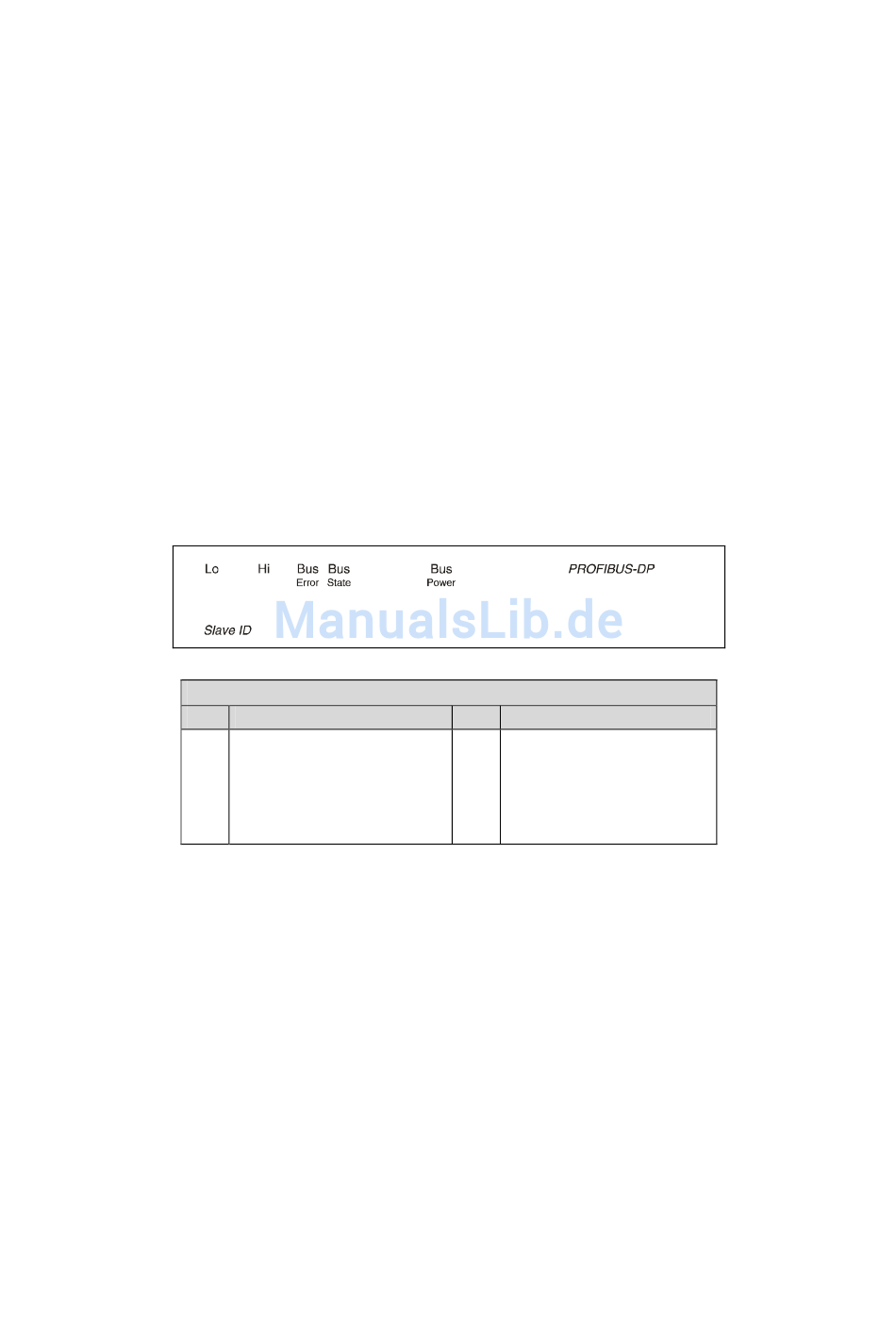

4.3.- CVM-144 Klemmenbelegung des PROFIBUS Moduls
Nr. Klemmenbeschreibung
1
2
3
4
(siehe Etiquette auf der Rückseite)
DB-9 Stecker
GND über 100 Ohm
Wiederstand
Nicht verwendet
A (Tx / Rx +)
RTS (Control A)
---
Nr. Klemmenbeschreibung
5
GND
6
Spannung + 5 V
7
Nicht verwendet
8
B (Tx / Rx -)
9
GND
Seite Nr. 9
