----- Netzanalysator CVM-144 (PROFIBUS) ------
11.2.- Anschluss
Es wird empfohlen, orginal PROFIBUS Zubehör zum Aufbau des
Im folgenden werden die Schritte zum Anschluss des Messgeräts an ein
PROFIBUS Netzwerk beschreiben:
• Dem CVM-144 mit Hilfe von Schaltern, die sich an der Rückseite des
Geräts befinden, eine Identifikationsnummer zuweisen.
• Das Messgerät ans PROFIBUS Netzwerk anschliessen. Das Messgerät
nimmt selbst die Konfigurierung vor, um mit dem Master zu
kommunizieren.
• Die roten LEDs zur Fehleranzeige an der Rückseite des CVM-144
erlöschen. Nur die grüne LED zur Anzeige der Spannungsversorgung
bleibt an.
Hinweis:
Mit dem Messgerät wird auch der *.GSD Treiber geliefert. Dieser Treiber ist
für das Fertigstellen des Master PROFIBUS Programms notwendig. Sollte der
Treiber nicht vorhanden sein, dann kann er über das Internet von
heruntergeladen werden.
Kommunikationsnetzwerks zu verwenden.
---

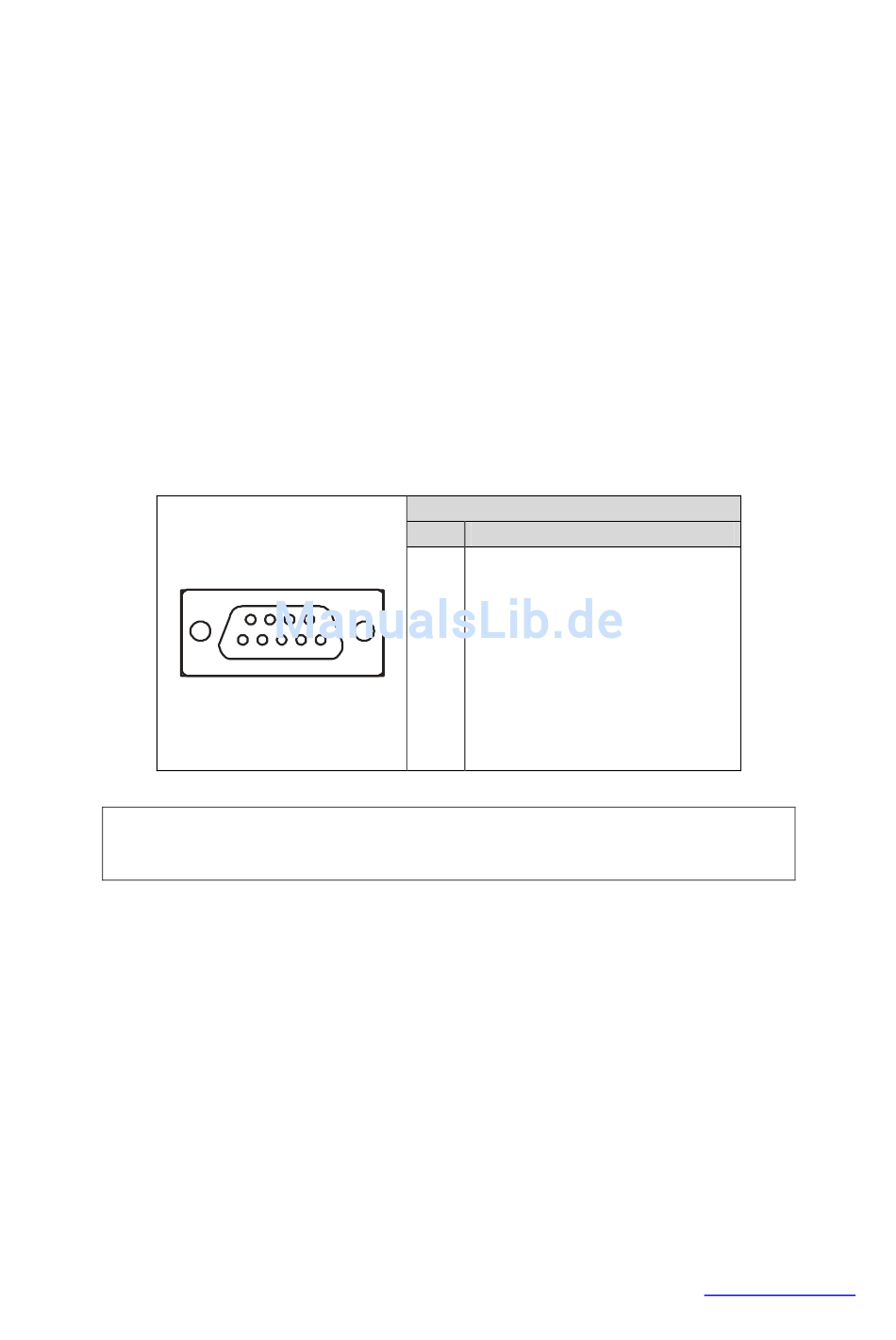

DB9 CVM-144 (PROFIBUS)
Nr. Beschreibung
1
GND über 100 Ohm Wiederst.
Nicht verwendet
2
A ( Tx / Rx +)
3
RTS (Control A)
4
GND
5
Spannung + 5 V
6
Nicht verwendet
7
B (Tx / Rx -)
8
GND
9
Seite Nr. 46
