3.21.3 Einbau in Wanddurchbrüche

Für den Einbau in Wanddurchbrüche ist ein Ausschnitt gemäß der folgenden Zeichnung zu er-

stellen. Das Gerät muss mit den mitgelieferten Halteklammern montiert werden. Die vorge-

schriebene Position für die Halteklammernmontage ist der Abmessungszeichnung (siehe

Abbildung 162 "Abmessungen 4PP252.0571-65", auf Seite 260) zu entnehmen. Weitere Infor-

mationen bezüglich Montage siehe Kapitel 3 "Montage", auf Seite 419.

Im Lieferumfang des Power Panel Gerätes sind folgende Komponenten enthalten:

Power Panel 252 LCD C QVGA 5.7in F MH 1aPCI

Halteklammern beigelegt

Lithium Batterie, 3 V / 950 mAh beigelegt

Einschubstreifen (sind in der Front eingeschoben)

Power Panel 100/200 Anwenderhandbuch V 1.8

Technische Daten • Power Panel 200 mit Automation Runtime

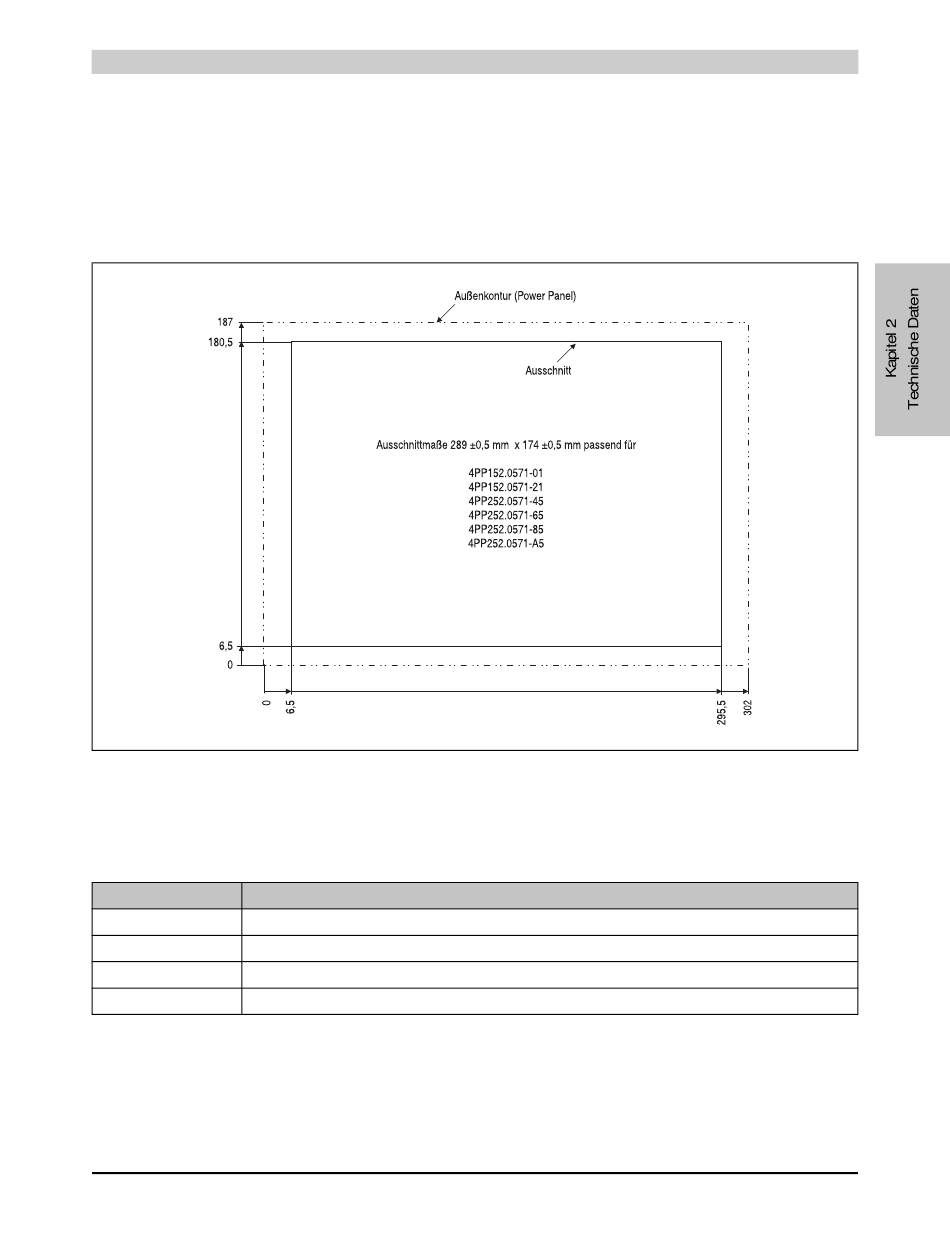

Abbildung 163: Ausschnittmaße
