3.5.3 Einbau in Wanddurchbrüche

Für den Einbau in Wanddurchbrüche ist ein Ausschnitt gemäß der folgenden Zeichnung zu er-

stellen. Das Gerät muss mit den mitgelieferten Halteklammern montiert werden. Die vorge-

schriebene Position für die Halteklammernmontage ist der Abmessungszeichnung (siehe

Abbildung 98 "Abmessungen 4PP220.0571-65", auf Seite 164) zu entnehmen. Weitere Informa-

tionen bezüglich Montage siehe Kapitel 3 "Montage", auf Seite 419.

Im Lieferumfang des Power Panel Gerätes sind folgende Komponenten enthalten:

Power Panel 220 LCD C QVGA 5.7in T MH 1aPCI

Halteklammern beigelegt

Lithium Batterie, 3 V / 950 mAh beigelegt

Power Panel 100/200 Anwenderhandbuch V 1.8

Technische Daten • Power Panel 200 mit Automation Runtime

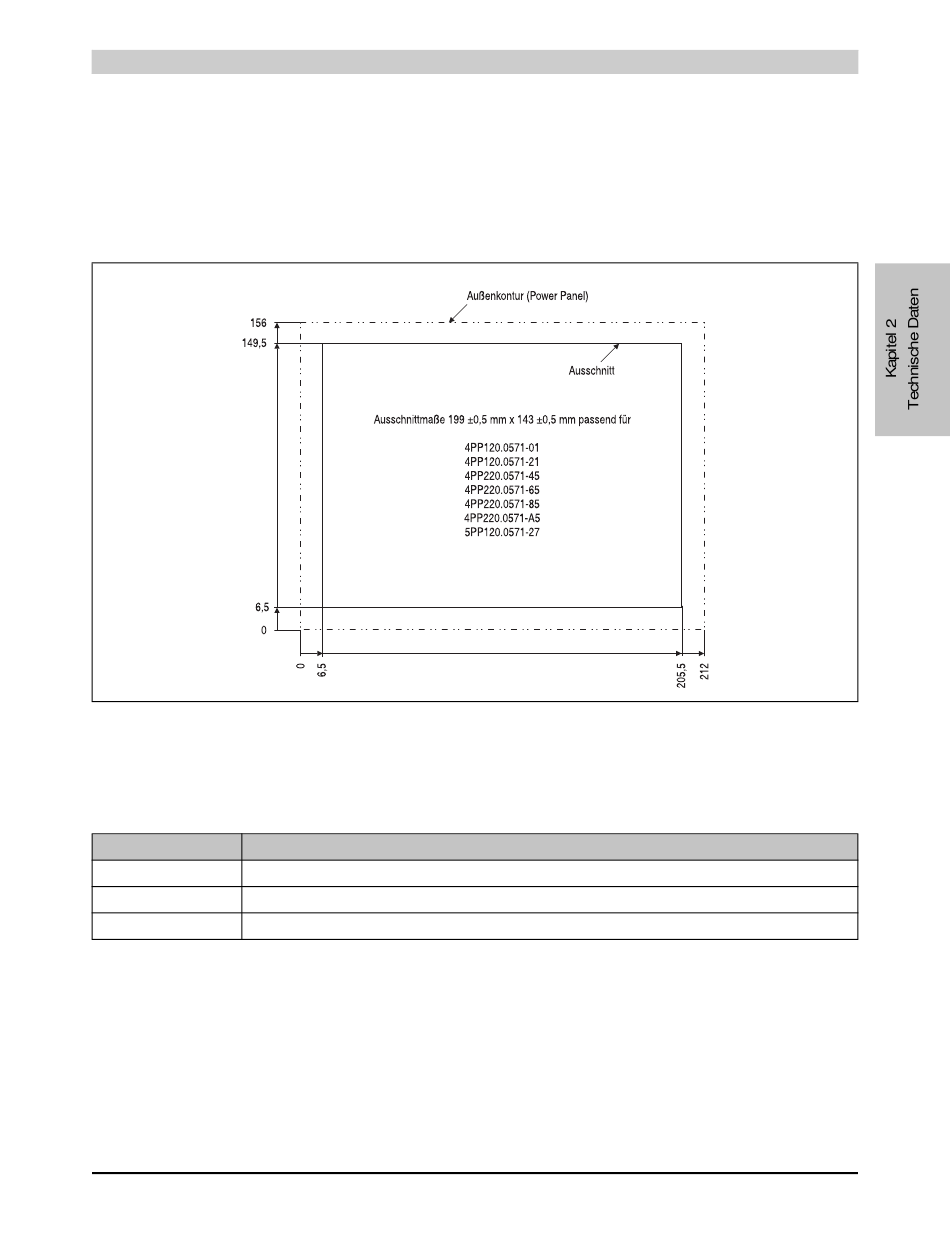

Abbildung 99: Ausschnittmaße
