3.14.3 Einbau in Wanddurchbrüche
Für den Einbau in Wanddurchbrüche ist ein Ausschnitt gemäß der folgenden Zeichnung zu er-
stellen. Das Gerät muss mit den mitgelieferten Halteklammern montiert werden. Die vorge-
schriebene Position für die Halteklammernmontage ist der Abmessungszeichnung (siehe
Abbildung 134 "Abmessungen 4PP251.0571-85", auf Seite 218) zu entnehmen. Weitere Infor-
mationen bezüglich Montage siehe Kapitel 3 "Montage", auf Seite 419.

3.14.4 Lieferumfang

m Lieferumfang des Power Panel Gerätes sind folgende Komponenten enthalten:
Anzahl Komponente
1 Power Panel 251 LCD B/W QVGA 5.7in F MH 2aPCI
6 Halteklammern beigelegt
1 Lithium Batterie, 3 V / 950 mAh beigelegt
4 Einschubstreifen (sind in der Front eingeschoben)
Power Panel 100/200 Anwenderhandbuch V 1.8
Technische Daten • Power Panel 200 mit Automation Runtime

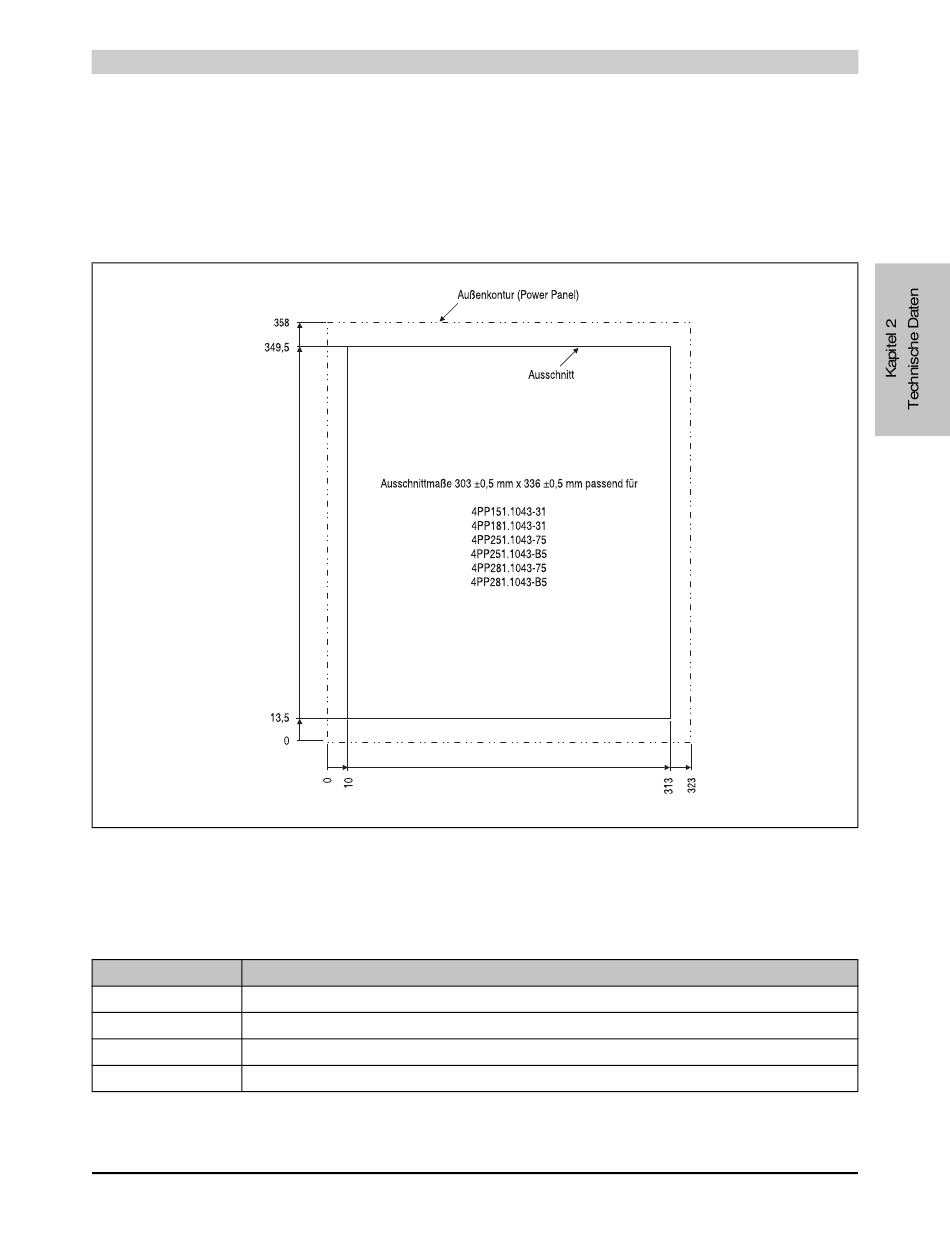

Abbildung 135: Ausschnittmaße

Tabelle 75: Lieferumfang 4PP251.0571-85
