3.16.3 Einbau in Wanddurchbrüche
Für den Einbau in Wanddurchbrüche ist ein Ausschnitt gemäß der folgenden Zeichnung zu er-
stellen. Das Gerät muss mit den mitgelieferten Halteklammern montiert werden. Die vorge-
schriebene Position für die Halteklammernmontage ist der Abmessungszeichnung (siehe
Abbildung 142 "Abmessungen 4PP251.1043-75", auf Seite 230) zu entnehmen. Weitere Infor-
mationen bezüglich Montage siehe Kapitel 3 "Montage", auf Seite 419.

3.16.4 Lieferumfang

Im Lieferumfang des Power Panel Gerätes sind folgende Komponenten enthalten:
Anzahl Komponente
1 Power Panel 251 TFT C VGA 10.4in F MH 1aPCI
12 Halteklammern beigelegt
1 Lithium Batterie, 3 V / 950 mAh beigelegt
4 Einschubstreifen (sind in der Front eingeschoben)
Power Panel 100/200 Anwenderhandbuch V 1.8
Technische Daten • Power Panel 200 mit Automation Runtime

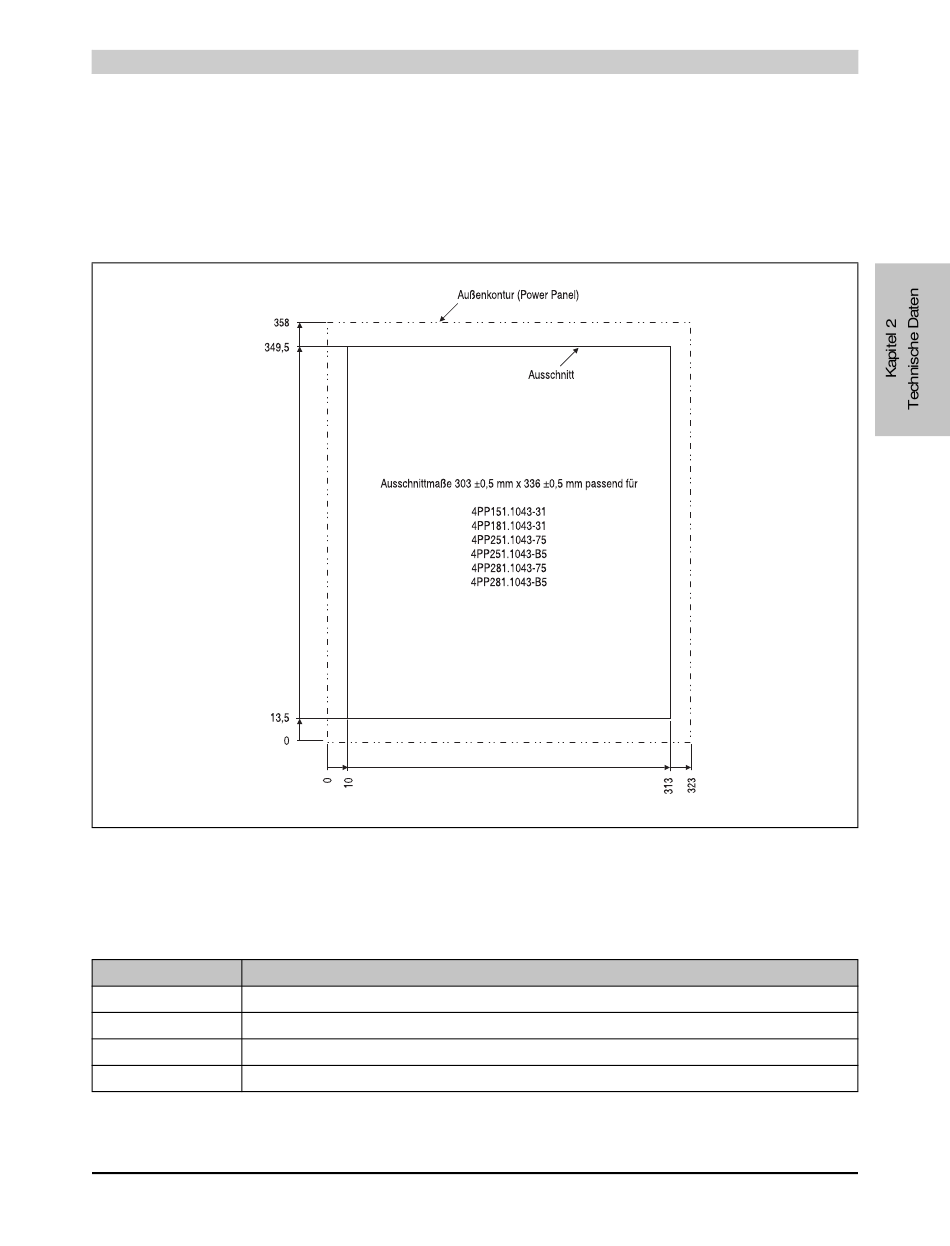

Abbildung 143: Ausschnittmaße

Tabelle 79: Lieferumfang 4PP251.1043-75
