18 Das Modul Report Generator (Berichts-Generator) (Option)
18 Das Modul Report Generator (Berichts-
Generator) (Option)
Siehe entsprechendes Benutzerhandbuch.

19 Das QDas Modul (Option)

Einleitung
Die Software bietet eine Lösung zum Speichern von Schweißnahtmessungen im Format QDas.
Verwenden Sie die SEW_QDas_Settings.exe-Software, um die QDas-Einstellungen in
StructureExpert Weld (SEW) zu verwalten:
• Zuordnen von QDas-Tags (K1xxx, K2xxx, K0xxx) zu SEW-Daten.
• Ordner zum Speichern von Daten festlegen.

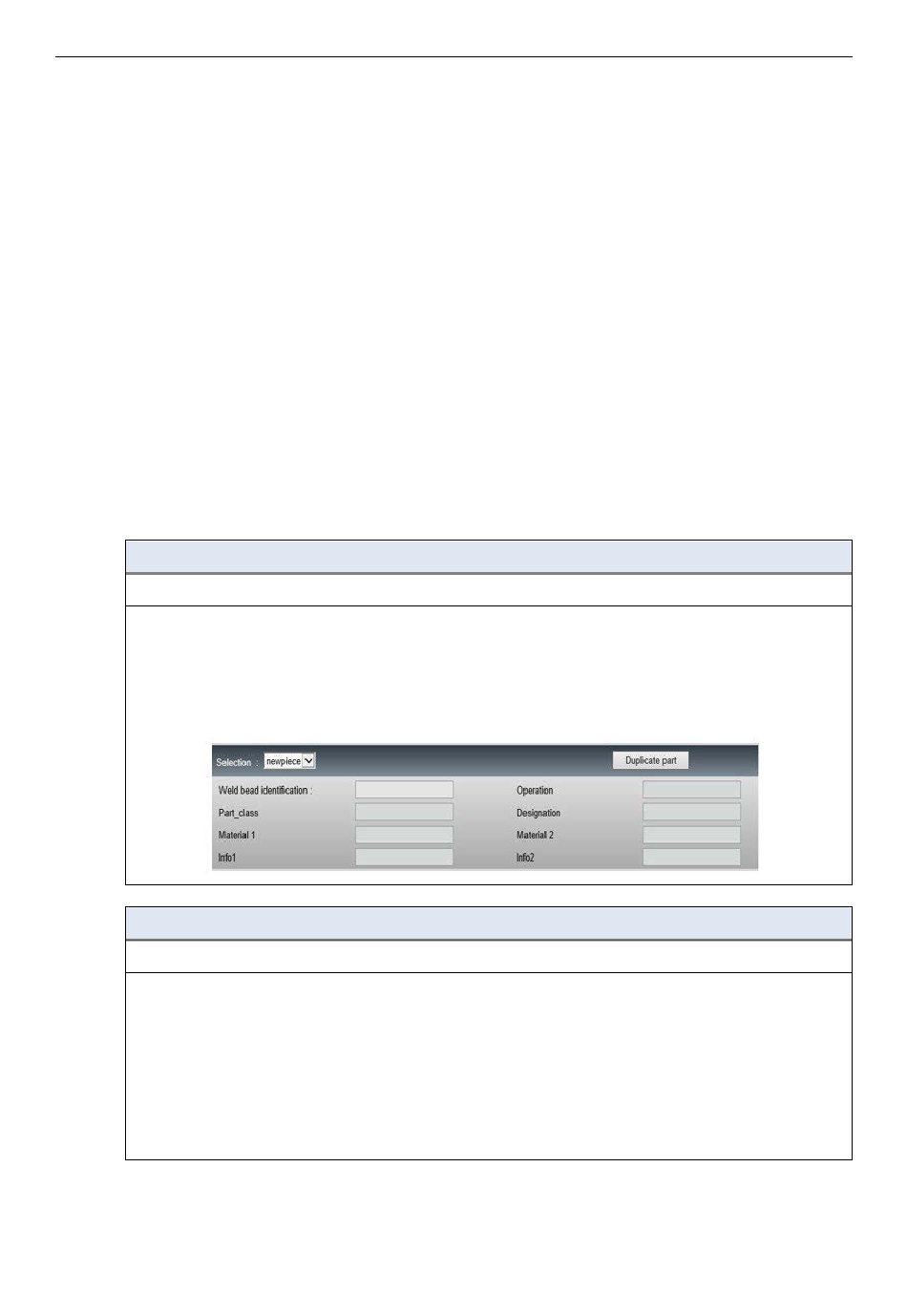

Teiledaten/K1-Tags
QDas Tags im Bereich K1xxx (bekannt als Teiledaten) werden verknüpft mit:
– Konfigurationsname
– Teilname
– Name der Schweißwulst
– Vorgang, Teil_Klasse, Bezeichnung, Material 1, Material 2, Info 1, Info 2.
Merkmal/K2-Tags
QDas Tags im Bereich K2xxx (bekannt als charakteristische Daten) werden verknüpft mit:
– Mess-ID
– Beschreibung
– Einheit
– Min/Eingriffsgrenze Min
– Max/Eingriffsgrenze Max
– Formel
98 StructureExpert Weld-6/-12
