25 Anhang 4: Widerstandsschweißlinsenmessungen
Das Ziel ist es, die folgenden Messungen zu erstellen:
–
A und B, Materialstärke T1.
–
C und D, Materialstärke T2.
–
E und F, Linsen-Durchmesser.
Definieren Sie für jede Messung Referenzlinien in Bezug auf die obigen Messungen:
- Für A und B: 1 Linie bei 20 % von T1 und 1 Linie bei 80 % von T1.
- Für C und D: 1 Linie bei 20 % von T1 und 1 Linie bei 80 % von T2.
- Für E and F: 1 Linie bei 10 % des Linsen-Durchmessers und 1 Linie bei 90 % des Linsen-
Durchmessers.

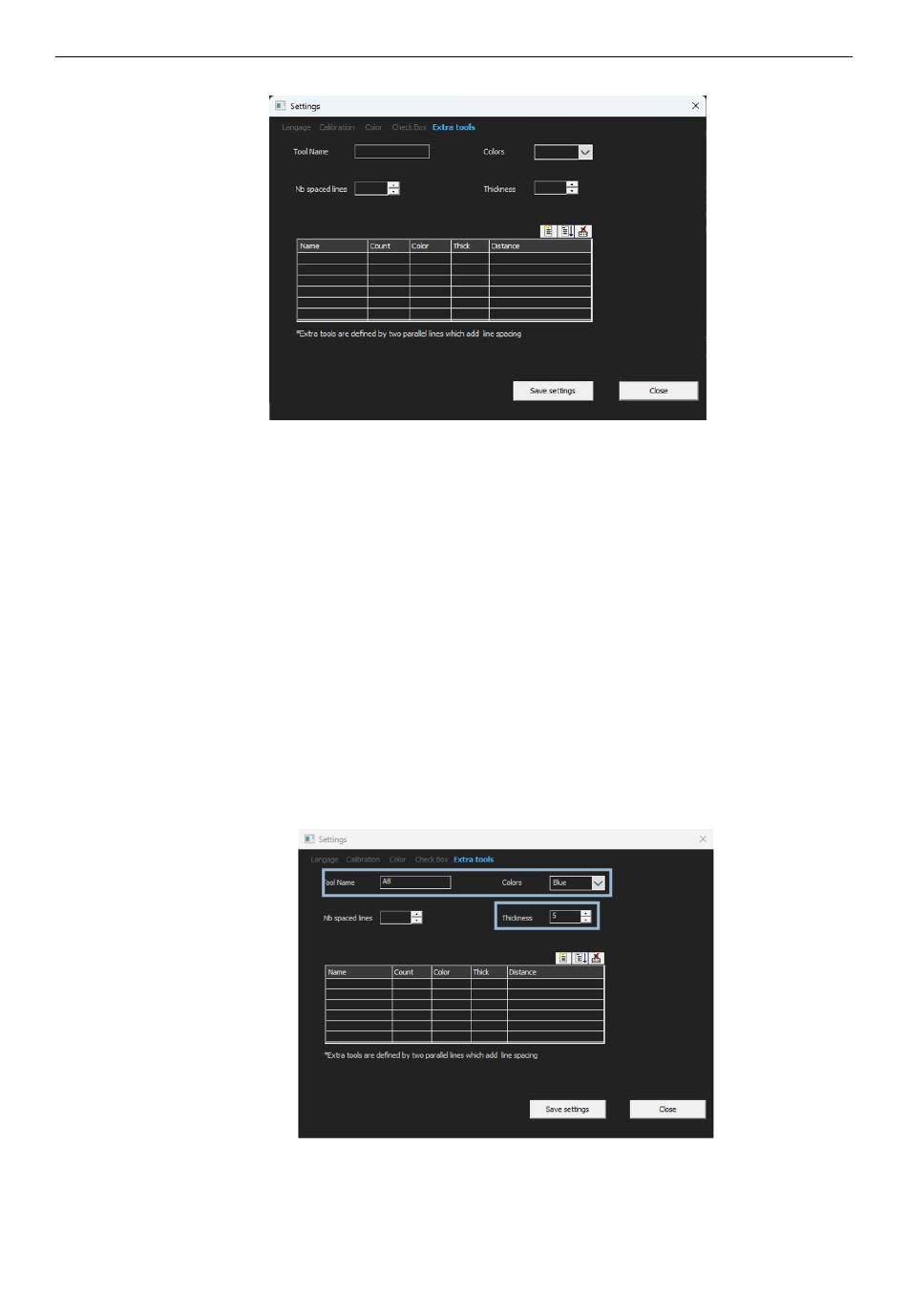

Vorgehensweise
1.
Definieren Sie Werkzeugname, Farbe und Dicken.
2.
Definieren Sie die Anzahl der Referenzlinien (spaced lines (beabstandete Linien)).
124
