2. Klicken und halten Sie die Maus im Bild, um die Referenzlinie zu zeichnen.

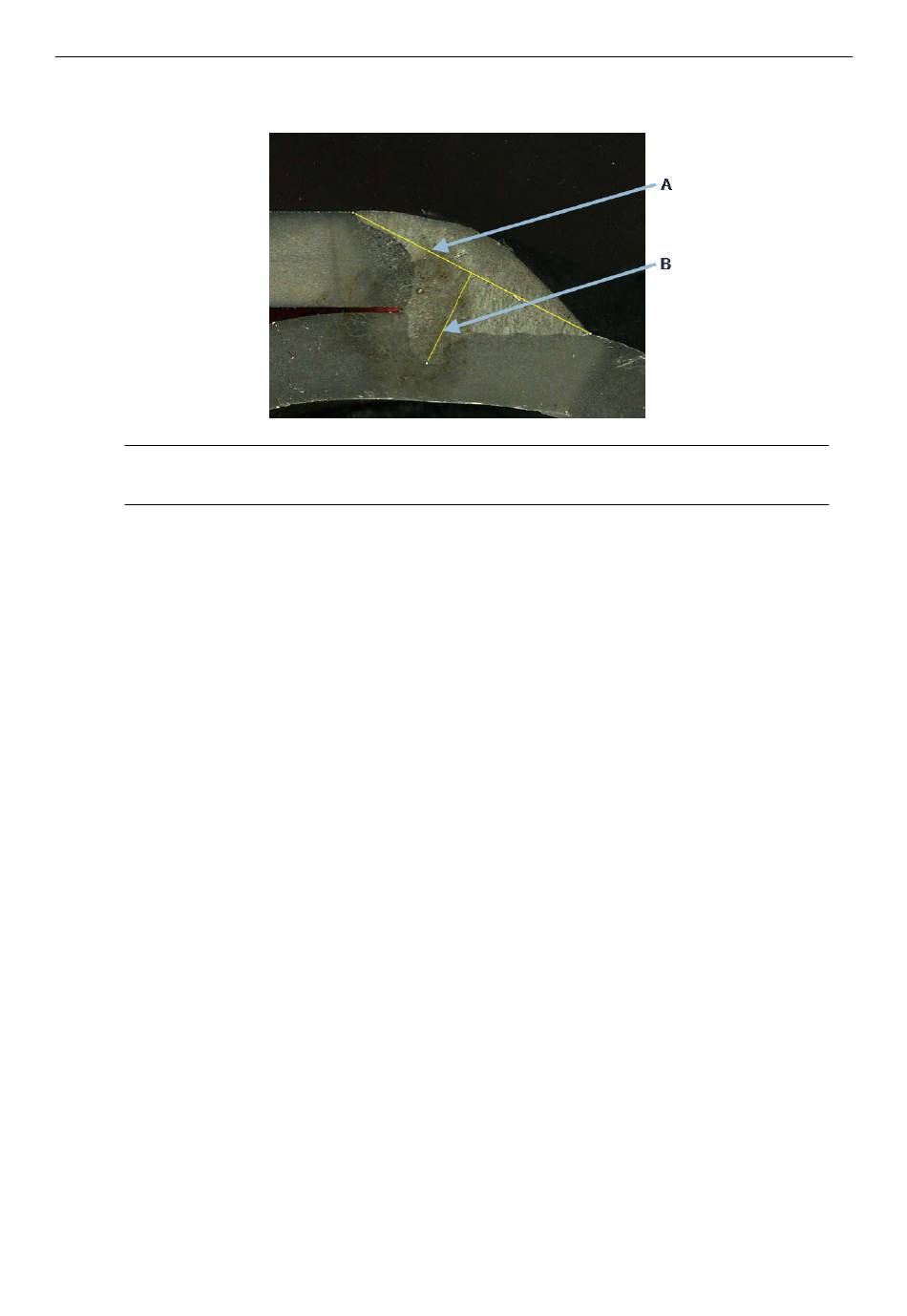

A Referenzlinie
B Messlinie
3. Lassen Sie die Maustaste los, um die Referenzlinie anzuzeigen.
4. Doppelklicken Sie, um die Messlinie zu zeichnen.
12.12 Kontrollkästchen
Sichtkontrolle der Schweißwulst
Einige Schweißnormen verlangen keine geometrische Bewertung der Schweißnaht, sondern
nur eine Sichtprüfung, um festzustellen, ob die Schweißnaht richtig oder falsch ist.
Um diese Art der Inspektion zu erleichtern, ist ein Tool in die Software implementiert.
StructureExpert Weld-6/-12
12 Messwerkzeuge
49
