19 Das QDas Modul (Option)
2.
Geben Sie die Tag-Nummer für das Teil ein. (A).
3.
Klicken Sie auf Add tag (Tag hinzufügen), um das neue Tag in der Liste K Tags (K Tags) zu
speichern. (B).
4.
Klicken Sie in der Datenliste Description (Beschreibung) (D) auf den Text, den Sie mit dem
Tag verknüpfen möchten.
5.
Ziehen Sie den Text in die Liste Associated (Verknüpft). (C)

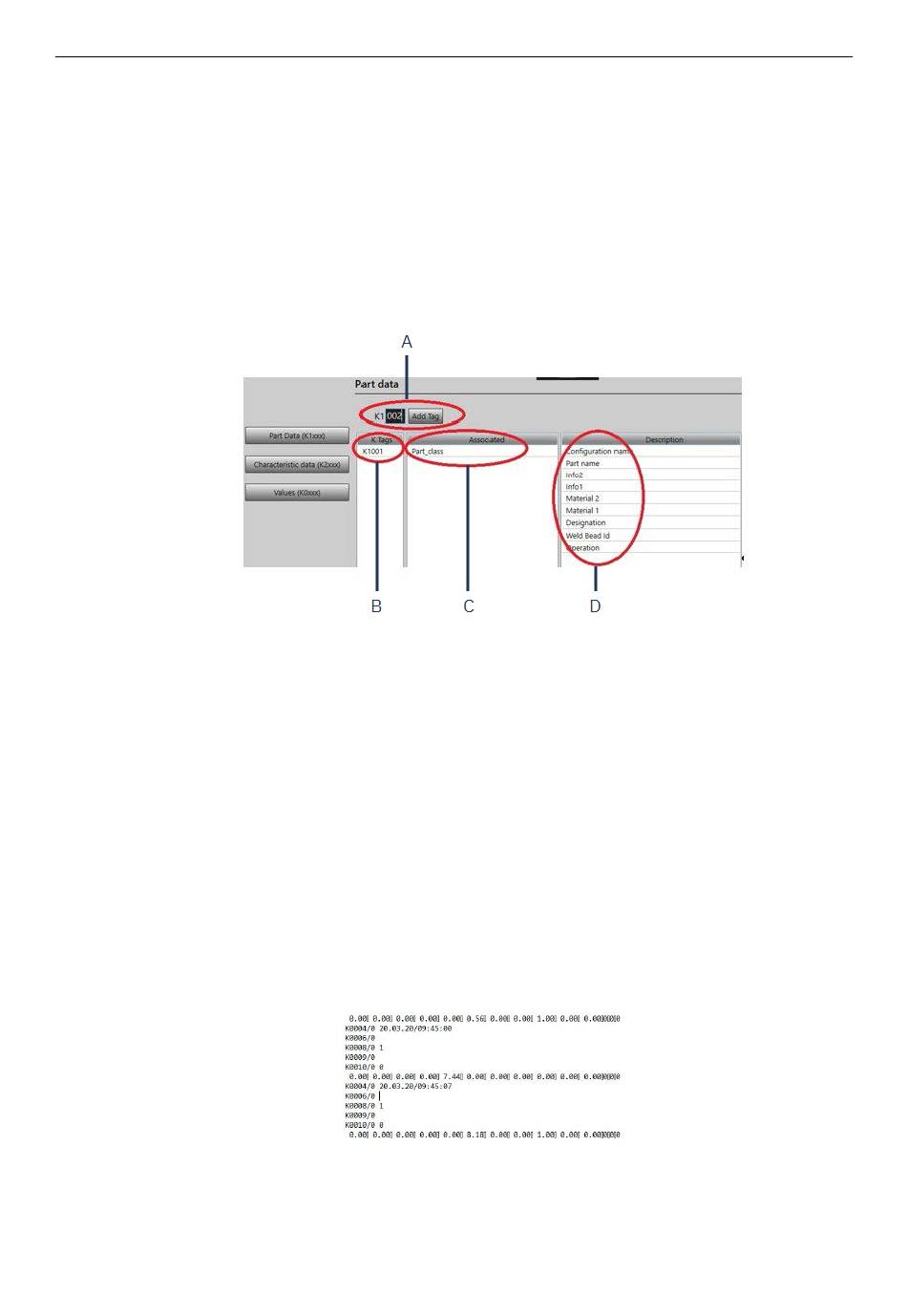

Die folgende Grafik zeigt das Tag k1001, das bereits SEW-Daten namens Part_Class (B) und
(C) zugeordnet ist.
Entfernen von Tags/zugehörigen Daten
•
Um ein Tag und die zugehörigen SEW-Daten ((B) und (C)) zu entfernen, doppelklicken Sie auf
das K-Tag, das Sie entfernen möchten. (B)
•
Um nur die zugehörigen Daten ((C)) zu entfernen, ziehen Sie den Text in die
Beschreibungsliste. (D)
Zusätzliche Optionen
•
Klicken Sie auf More Options (Weitere Optionen), um auf zusätzliche Optionen zuzugreifen.
Beim Speichern einer QDas-Datei können Messwerte auf zwei verschiedene Arten gespeichert
werden:
•
Einzeilig, mit Trennzeichen
oder
•
jedem Messwert kann seine Messnummer K-Field zugeordnet werden
100
