12 Messwerkzeuge

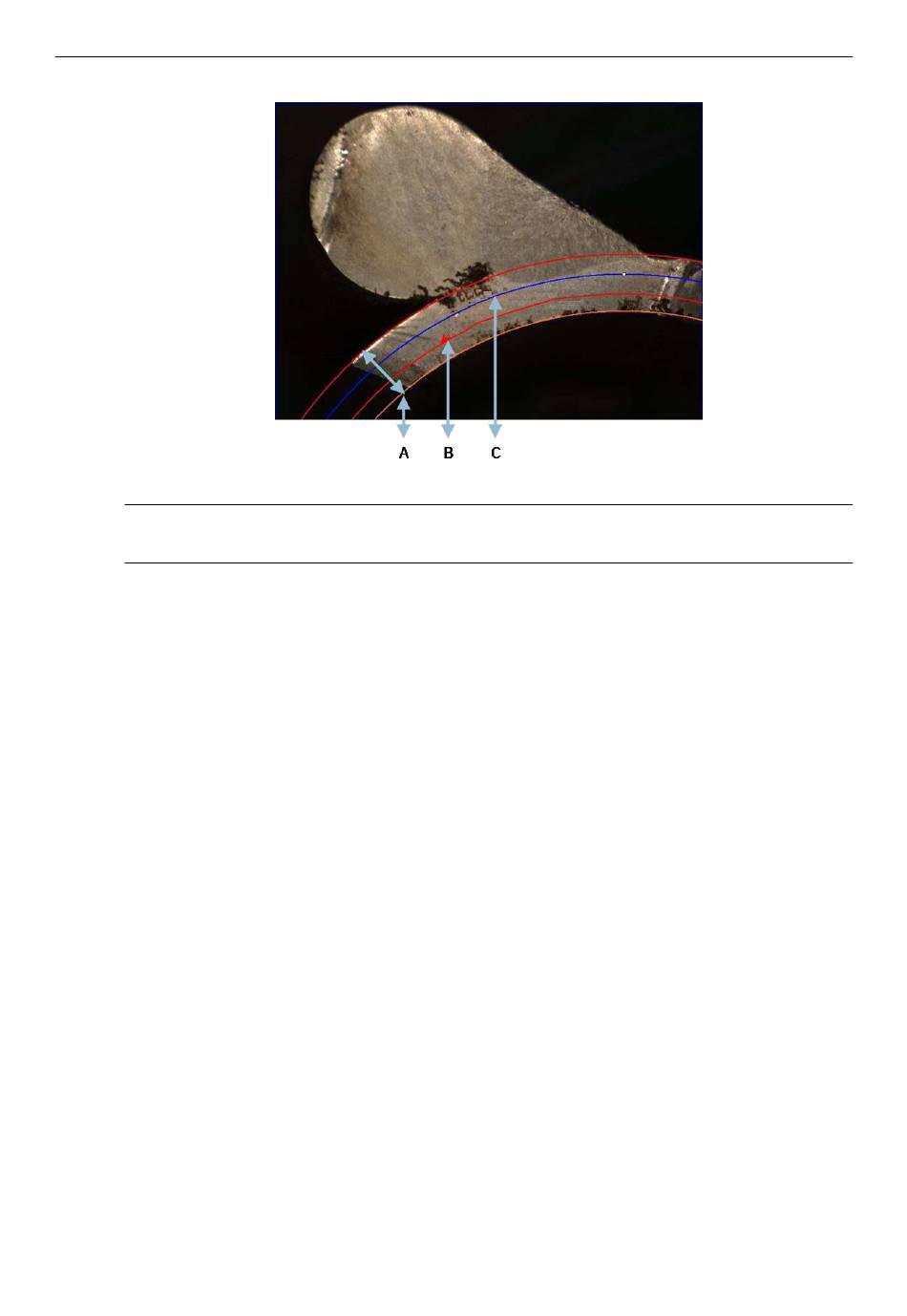

A Dicke
B Durchdringung
Wenn in der Schweißwulsteinstellung ein Wert für Minimum penetration depth (Mindest-
Durchdringungstiefe) gewählt wurde, wird automatisch der entsprechende Kreis angezeigt
(von 1/10 bis 1/2 der Blechdicke). Dieser Kreis kann vom Benutzer nicht verschoben werden.
Wenn ein Wert für Penetration measurement (Durchdringungsmessung) ausgewählt wurde,
wird der Kreis automatisch angezeigt. Der Kreis muss vom Benutzer bewegt werden, um die
tatsächliche Durchdringung in das Blech zu messen. Der Kreis zur Messung der Metalldicke
kann nicht bewegt werden.

12.5 Durchdringungsweite

1. Klicken Sie im Datenblatt auf den Titel L1. Die Durchdringungsweite wird im Allgemeinen in
Höhe der Mindestdurchdringungstiefe gemessen.
2. Im Bild:
– Klicken Sie nacheinander 2 Punkte an, die den Schnittpunkt zwischen der Linie der
Mindestdurchdringungstiefe und dem Einschweißbereich markieren. Eine Linie wird
angezeigt. Die Messung wird sofort angezeigt.
– Klicken Sie auf die Linie und verschieben Sie sie, um eine bessere Darstellung zu
erhalten.
44
C Minimale Durchdringung
