Durchdringung - Effektive Breite; Verbindungswinkel - Struers Structureexpert Weld-6 Betriebsanleitung

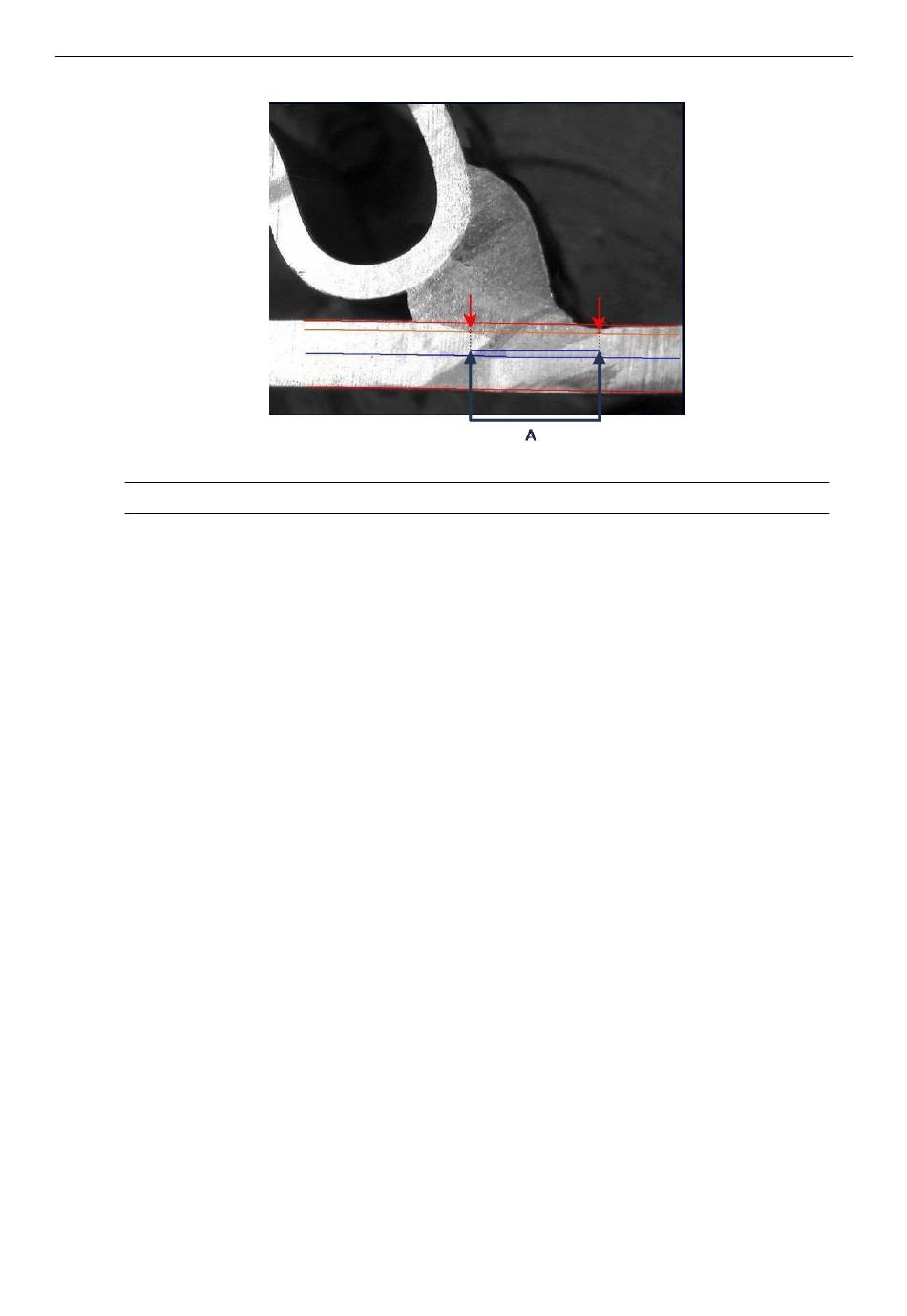

A Breitendurchdringung
12.6 Durchdringung – Effektive Breite
Ausführliche Informationen finden Sie unter Durchdringung - Effektive Breite in
Teilen und Schweißnähten ►23

12.7 Verbindungswinkel

1. Klicken Sie im Datenblatt auf den Titel Alpha oder Beta, um die Messung auszuwählen.
2. Im Bild:
– Klicken Sie auf den Scheitelpunkt des Winkels.
– Bewegen Sie die Maus, um die erste Seite zu zeichnen, und klicken Sie mit der Maus.
– Bewegen Sie die Maus auf die andere Seite und klicken Sie mit der Maus. Auf der
Zeichnung sind 3 weiße Griffe dargestellt.
– Passen Sie bei Bedarf den Winkel an.
