7 Erstellen von Teilen und Schweißnähten

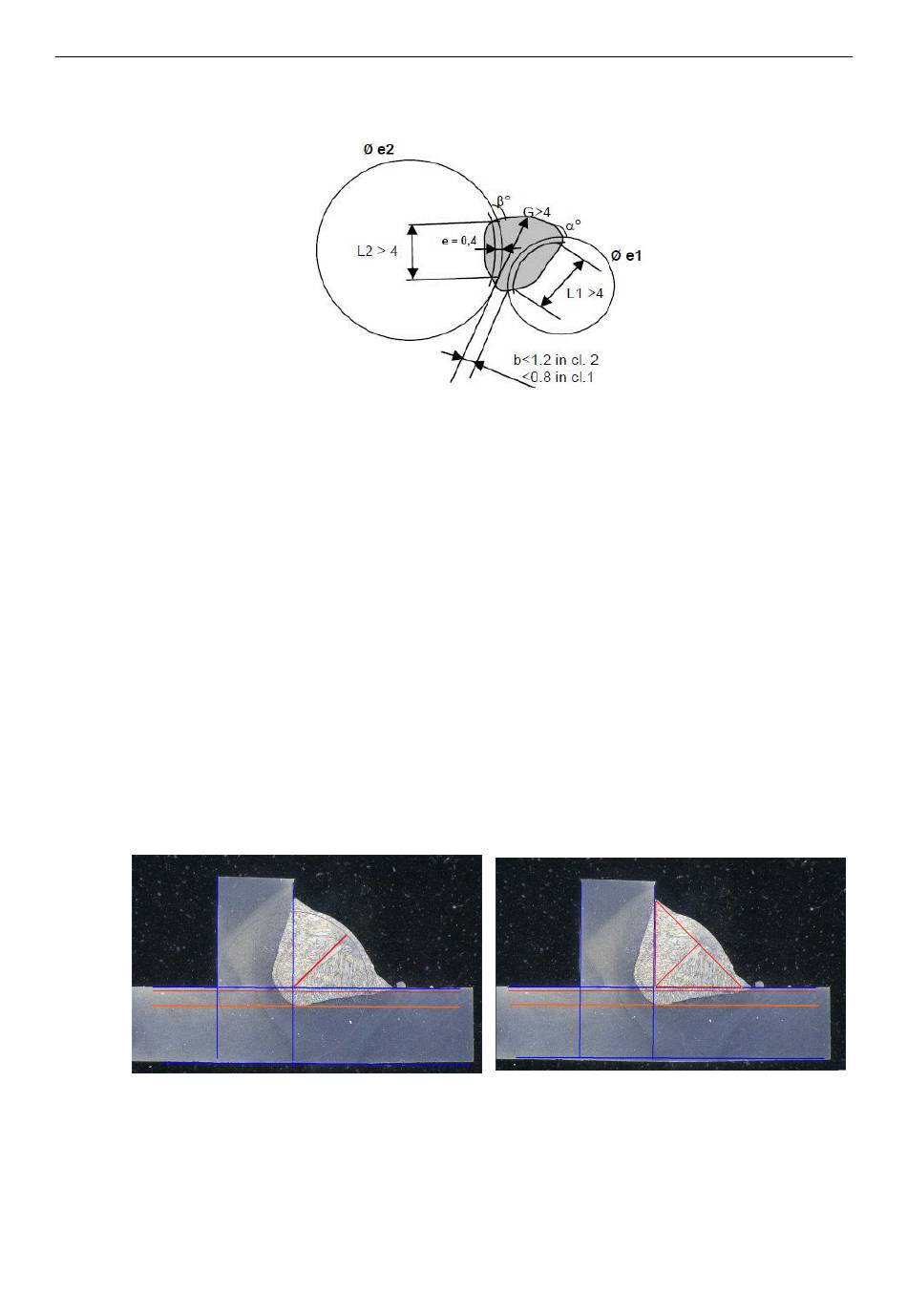

Kreismaße mit voller Form: Blech und ein Vollstab.
Wenn Sie die Maße des Stabs definieren, gehen Sie wie folgt vor:
1.
Aktivieren Sie Circular measurements (Kreismaße).
2.
Aktivieren Sie das Kontrollkästchen Full shape (Volle Form) (unter Dicke 1 oder 2).
3.
Aktivieren Sie Fixed (fest) (unter Durchdringung 1 oder 2).
4.
Definieren Sie die Durchdringung in mm.
Wenn Sie das Teil messen, muss die Stabkante mit 3 Punkten (Umfang) definiert werden. Die
Software zeichnet automatisch bis zu 3 konzentrische Kreise (die Kante, die minimale
Durchdringung und die tatsächliche Durchdringung, die angepasst werden muss). Die 3
Kreise haben den gleichen Mittelpunkt.
Kehlmessung
Für die Kehlmessung stehen 2 Optionen zur Verfügung:
Weitere Einzelheiten finden Sie unter
rechtwinkliges Dreieck)
Akzeptanzkriterium
In der Software können Sie Messungen nach Akzeptanzkriterien steuern.
28
Linie (eigentlich Kreis) ►46
►47.
Radiusmessung
und
Dreieck (gleichschenkliges
Dreiecksmessung
