12 Messwerkzeuge

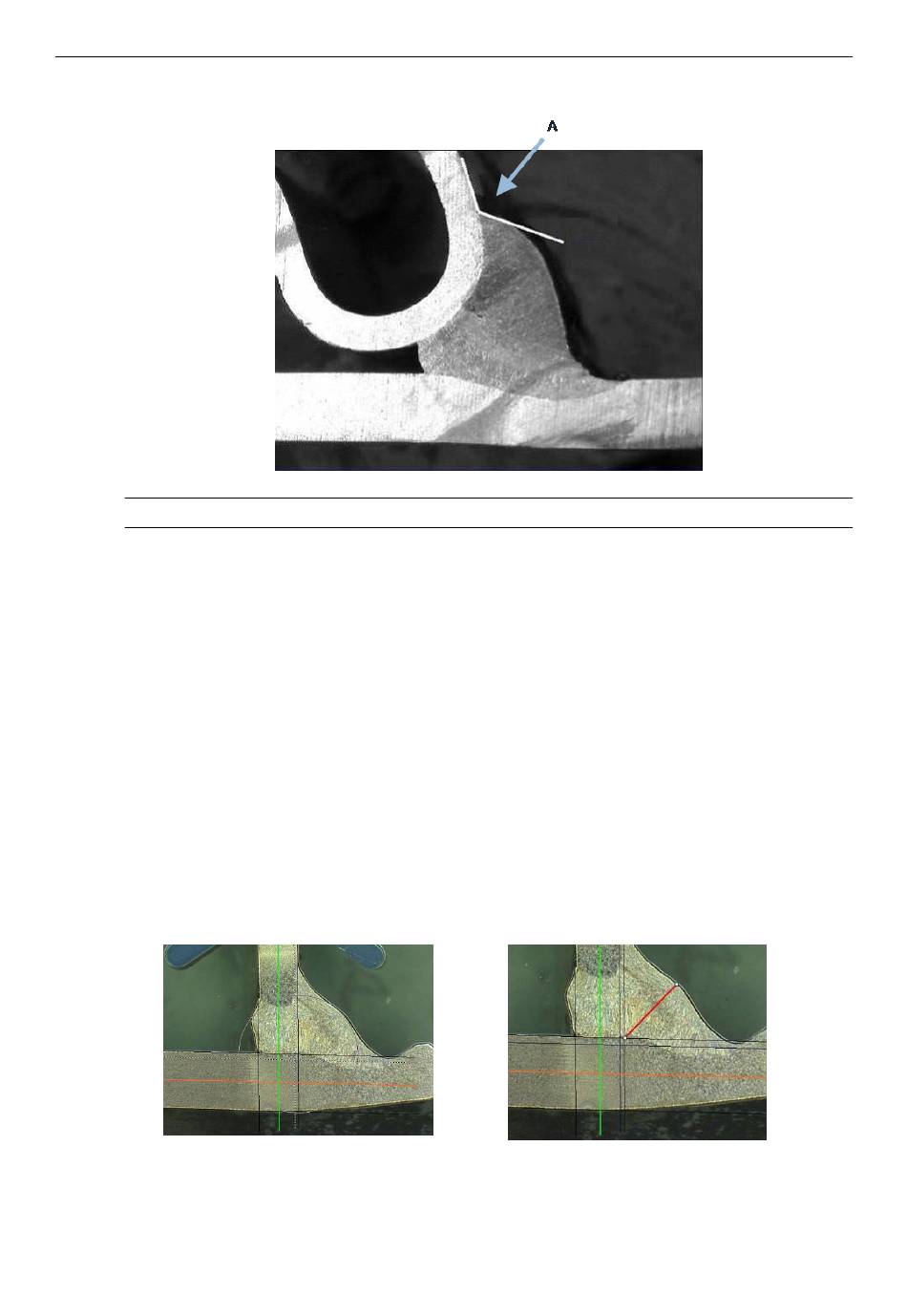

A 127,15°

12.8 Kehle (Inkreis)

Dies wird normalerweise als G bezeichnet.
1. Wählen Sie im Administratormodus den Zeichnungstyp auf der Schweißwulstdefinitionsseite
aus.
2. Aktivieren Sie entweder Radius (Radius) oder Triangle (Dreieck).

12.9 Linie (eigentlich Kreis)

Das Maß ist der maximale Radius des Inkreises innerhalb der Schweißnaht.
1. Klicken Sie auf den Schnittpunkt zwischen den beiden Platten.
2. Erweitern Sie den Kreisradius, um den vollen Inkreis zu erhalten.
3. Lassen Sie die Maus los.
4. In der endgültigen Zeichnung wird die Kehle durch eine gerade Linie angezeigt.
46 StructureExpert Weld-6/-12
