12.10 Dreieck (gleichschenkliges rechtwinkliges Dreieck)
Das Maß besteht aus der Höhe des maximalen gleichschenkligen rechtwinkligen Dreiecks.

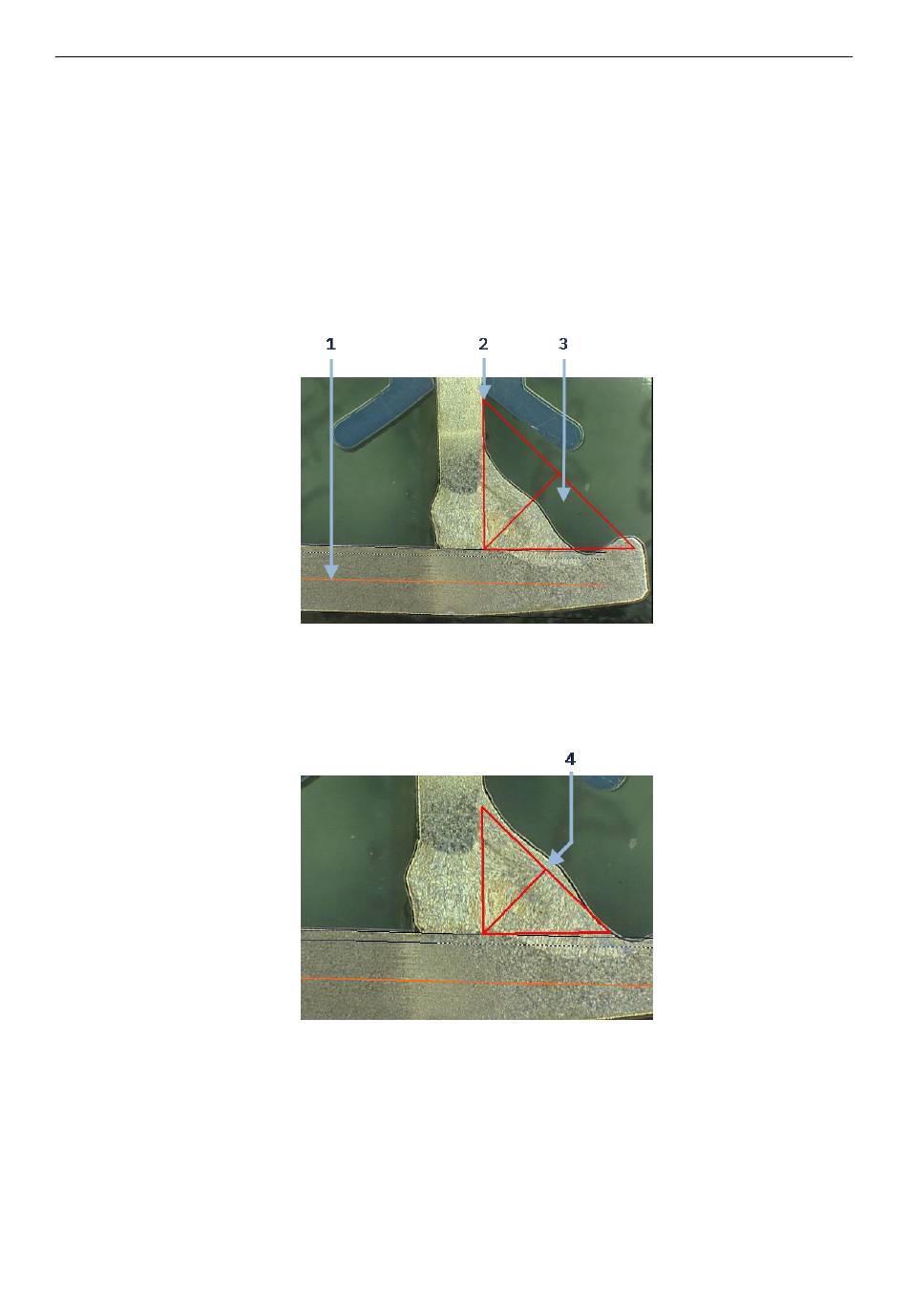

Wir empfehlen Ihnen, die Schritte (1, 2 und 3) wie im Folgenden gezeigt auszuführen.
1.
Zeichnen Sie den Rand dieses Teils.
2.
Zeichnen Sie das Dreieck, indem Sie mit dem oberen Punkt beginnen. Erweitern Sie den
Punkt bis zum Rand und lassen Sie die Maus schließlich oben los.
3.
Passen Sie die Höhe des Dreiecks der Kehlnaht an.
4.
Passen Sie die Höhe des Dreiecks an. Das Maß besteht aus der Höhe des Dreiecks.
5.
Wählen Sie die untere Zeile, um die Höhe anzupassen.
6.
Verwenden Sie bei Bedarf die 3 weißen Griffe, um das Dreieck auszurichten, wenn Bleche
nicht 90° entsprechen.
7.
Verwenden Sie die Tabulatortaste, um das Dreieck nach links/rechts/oben/unten zu
drehen.
