2. Maße und Gewichte
Die Drehkegelventile Typ 72, 73, 82 werden mit den pneumatischen SAMSON VETEC Antrieben Typ MD kombi-
niert. Die Einbaumaße und Abstützgewichte des gelieferten Stellventils sind den Unterlagen, z.B. Maßzeichnun-
gen, Lieferscheinen usw. zu entnehmen.
Die Typenschilder von Ventil und Antrieb bieten Informationen zur Ausführung des Stellventils.
◼ Maße  Antriebe Typ MD
Antrieb K
MD 450/75 1105
MD 700/75 1540
Maße in mm

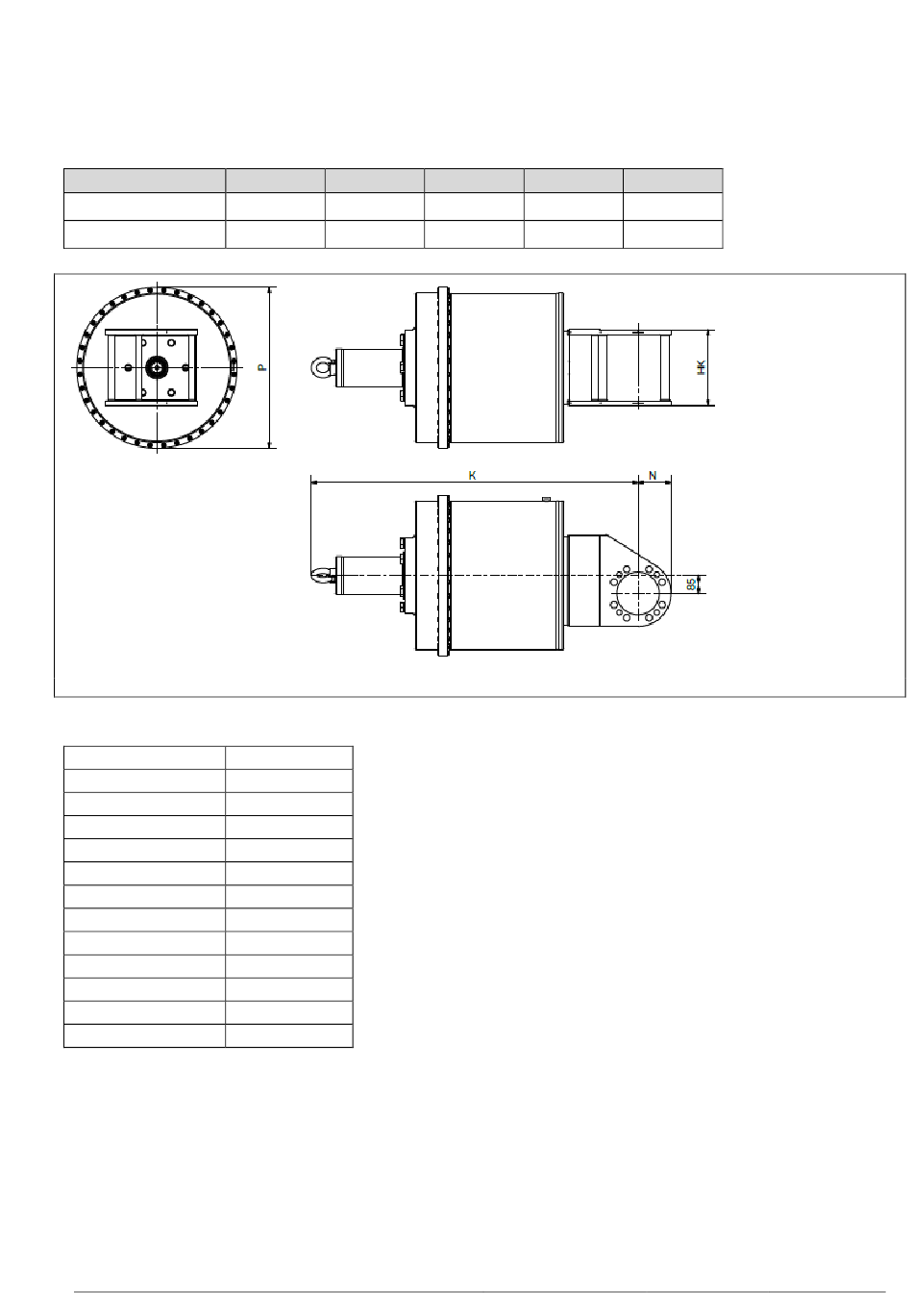

Bild. 2-1: Maße Antriebe Typ MD
◼ Gewicht  Antriebe Typ MD
Antrieb Gewicht* in kg
MD450 / 0,65-1,1 350
MD450 / 1,15-2,01 355
MD450 / 1,56-2,72 360
MD450 / 1,71-3,13 370
MD700 / 0,55-0,9 640
MD700 / 0,7-1,3 645
MD700 / 1,51-2,8 655
MD700 / 1,74-3,1 670
MD700 / 2,1-3,75 680
MD700 / 2,16-3,5 680
MD700 / 2,51-4,07 690
MD700 / 2,88-4,66 700
* Antrieb mit Konsole und ohne Zubehör. Angaben können abweichen.
EB005.032 DE Kap. 5 (03-01)
L N
65 150
85 155
Revision: 02
Ø P HK
557 290
756 360
