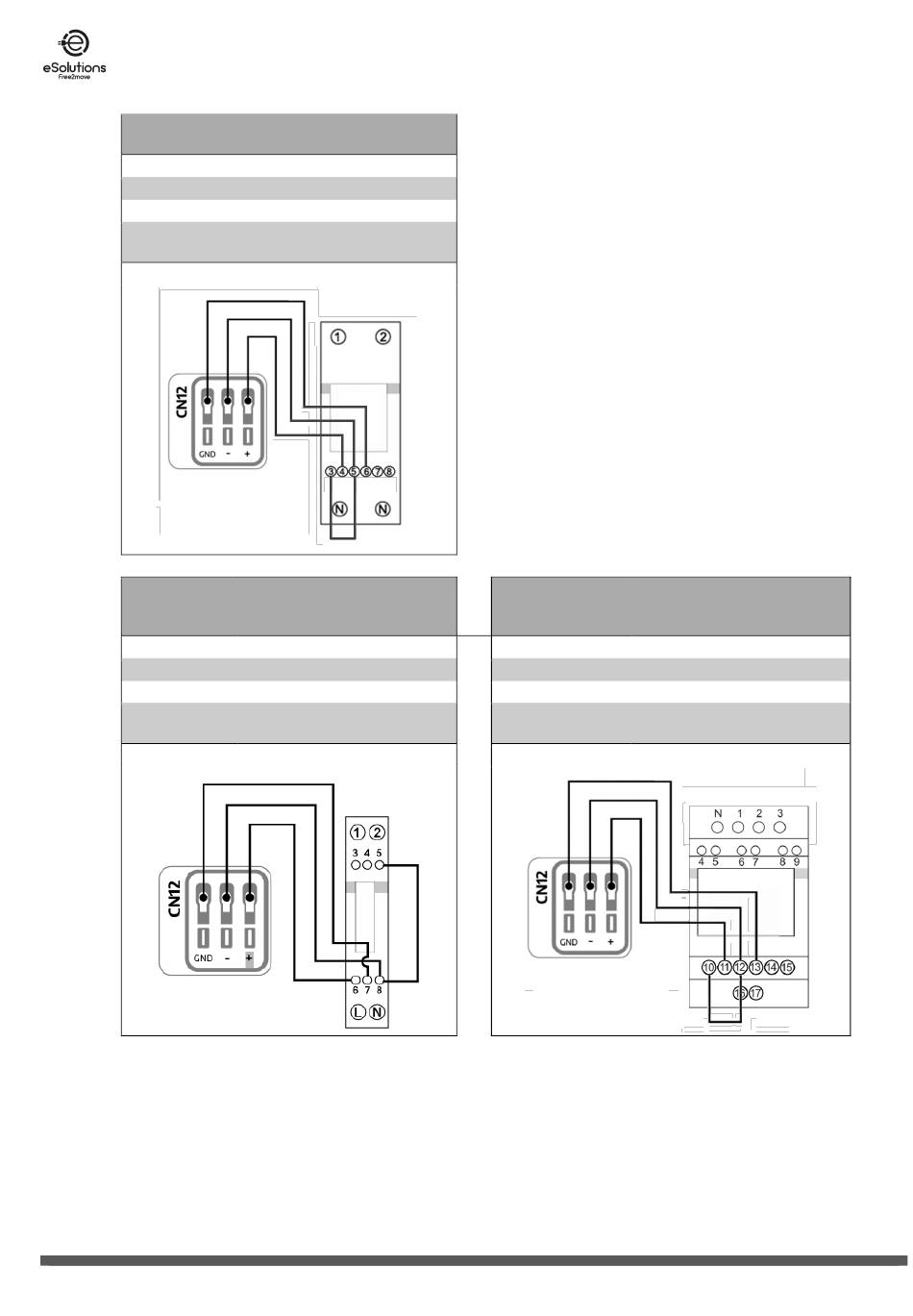

CN12 Gavazzi 1ph, diretto, 100 A
(EM112DINAV01XS1PFB)
GND (sinistra)
- (centro)
+ (destra)
Ponticello 3/5 (resistenza di
terminazione)
CN12 Gavazzi 1ph, Indiretto
(EM111DINAV51XS1X,
EM111DINMV51XS1X)
GND (sinistra)
- (centro)
+ (destra)
Ponticello 8/5 (resistenza di
terminazione)
Dopo l'accensione (4.11), il PowerMeter (DPM) deve essere configurato come descritto in
➔
5.2.
6
5
4
7
8
6
CN12 Gavazzi 3ph, Indiretto
(EM330DINAV53HS1X)
GND (sinistra)
- (centro)
+ (destra)
Ponticello 9/7 (resistenza di
10
9
8
terminazione)
