4.9.2. Anschluss des MID Zählers
Schließen Sie den MIDcounter über RS485 an, nachdem Sie die elektrische Installation wie in 4.8.2.

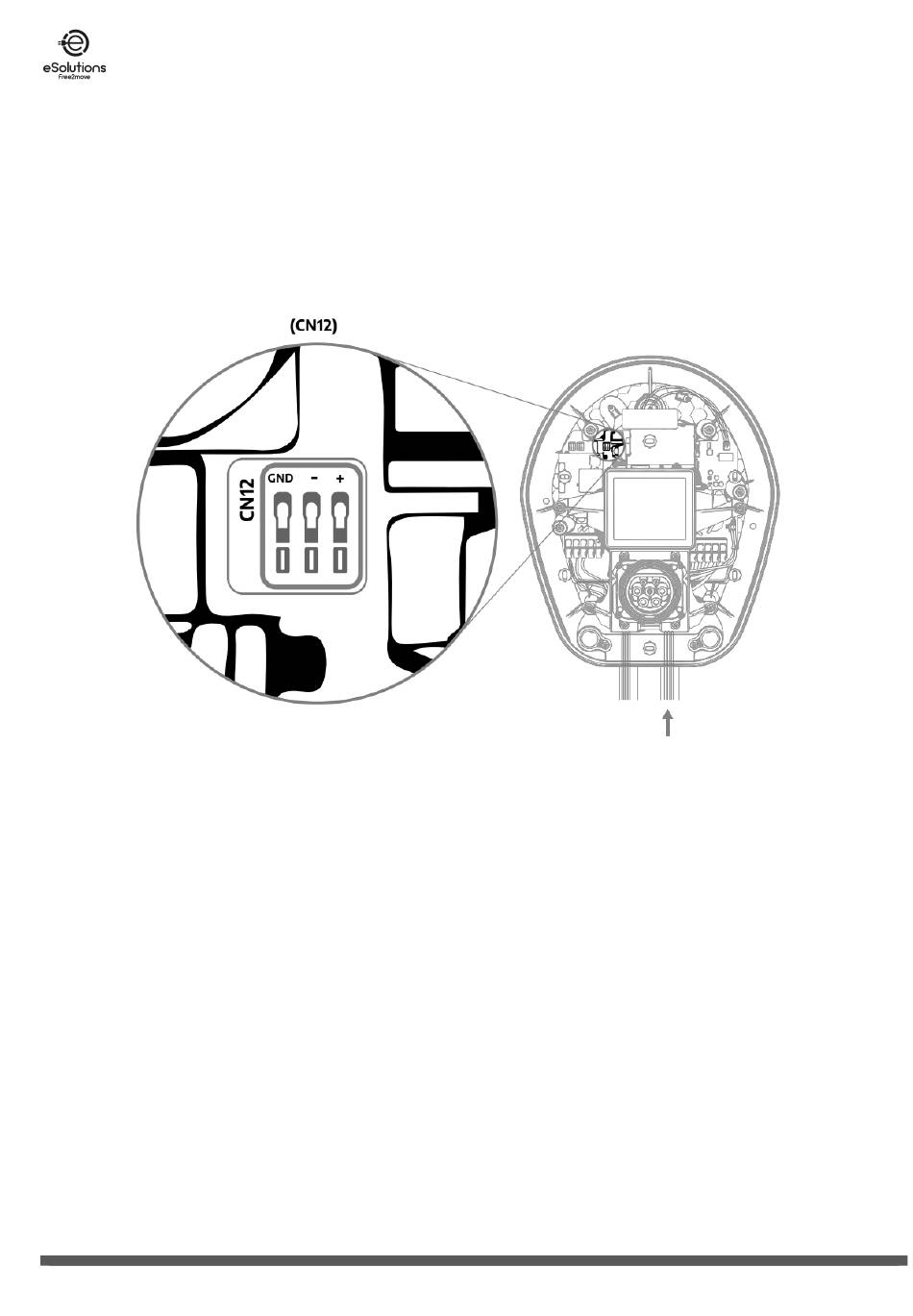

Wie in der Abbildung gezeigt, verwenden Sie den Anschluss CN12 mit der folgenden Pinbelegung:
Links = GND
•
Mitte = -
•
Rechts = +
•
Je nach Modell des MID-Zählers finden Sie die Anschlussbelegung in einer der folgenden Tabellen.
Wenn die Installation sowohl PowerMeter (DPM) als auch MIDcounter umfasst, siehe 4.9.3.
➔
