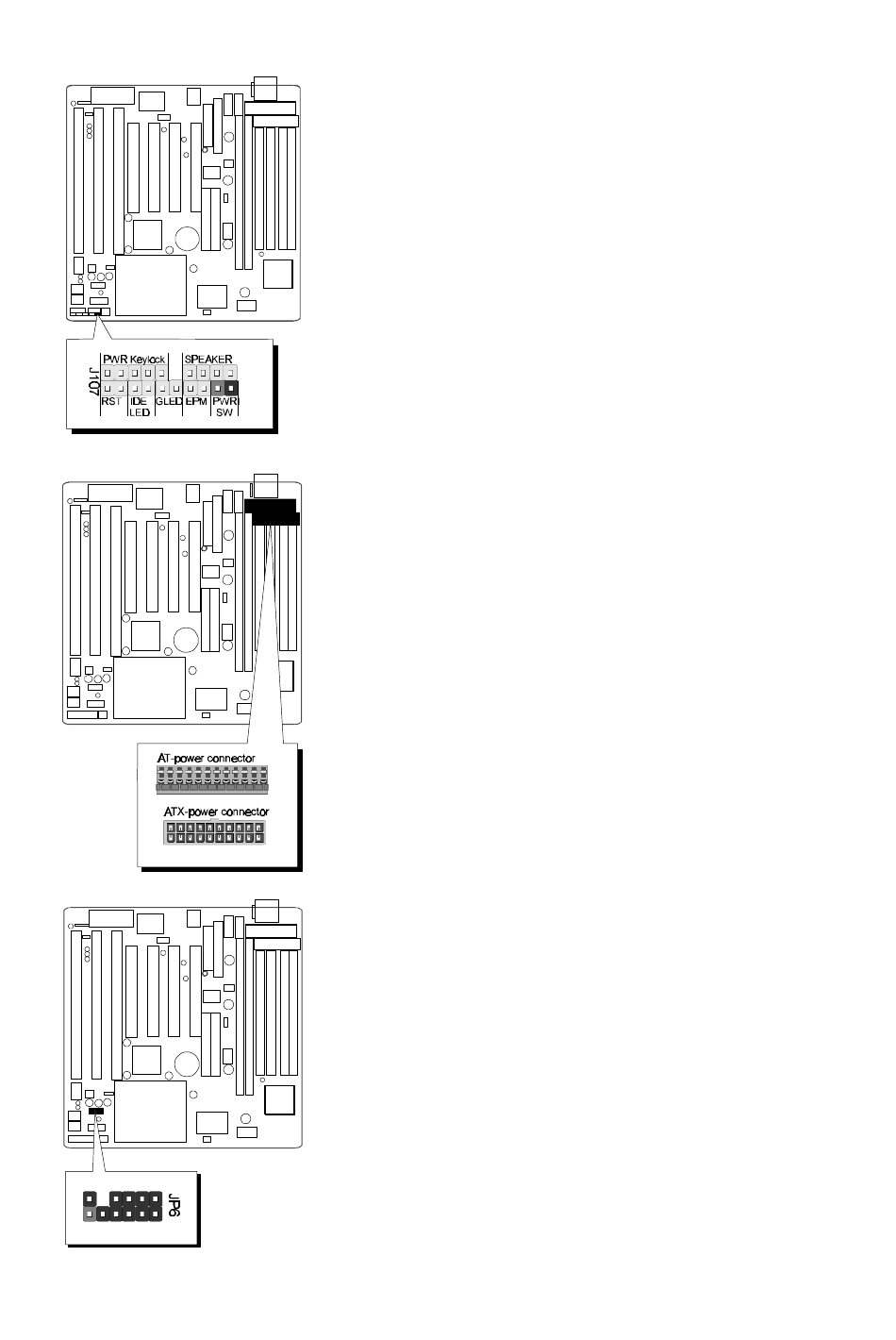

J107 - Anschluß für ATX Ein-/Aus-Taster
(nur zu verwenden in Verbindung mit einem ATX-Netzteil).
Falls die Option " Soft-off by PWR-BTTN " im Power
Management Menü des Bios Setups auf Delay 4 sec. gesetzt
ist, dann hat der an JP2 angeschlossene ATX-Schalter folgende
Funktion: Ein Tastendruck für weniger als 4 Sekunden schaltet
das System zwischen "Ein" und "Suspend Energiesparmodus"
hin und her. Dauert der Tastendruck länger als 4 Sekunden, so
wird der Rechner ganz aus geschaltet.
Falls die Option " Soft-off by PWR-BTTN " im Power
Management Menü des Bios Setups auf Instant-Off gesetzt
ist, dann hat der an J107 angeschlossene ATX-Schalter die
normale Ein-/Aus-Schaltfunktion.
Achtung:
Falls das HOT-569A durch ein AT-Netzteil versorgt
wird, dann bitte J107 nicht benutzen.
Anschlüsse für AT- und ATX-Netzteil
Das HOT-569A Mainboard bietet sowohl einen AT- als auch
einen ATX-Netzteil-Anschluß. Hierfür braucht keine
Hardware-Konfiguration durch Jumper vorgenommen zu
werden; es ist lediglich im Chipset Feature Setup des Bios
Setups die Option "Power Supply type" entweder auf "AT" oder
"ATX" zu setzen - entsprechend der Type des verwendeten
Netzteils.
Anschluß für EISCA Lüfter - JP6
EISCA (engl.: Enhanced Intelligent System Cooler Architecture
= Erweiterte Intelligente System-Kühler Architektur) ist ein
externer Lüfter, der Hardware zur Überwachung von
Temperatur, Spannungen und Drehzahl enthält. Über den 12-
Pin-Anschluß JP6 können jederzeit Daten über den
Lüfterzustand (Spannung, Drehzahl, Drehzahl, Unterbrechungs-
Status) übermittelt werden.
HOT-569A - Seite 19
