6.
Variablentabelle erstellen
Nach dem die Daten erfolgreich in die CPU der SPS
geladen wurden, kann nun mit Hilfe einer
Variablentabelle die Steuerung des Frequenzumrichters
getestet werden.

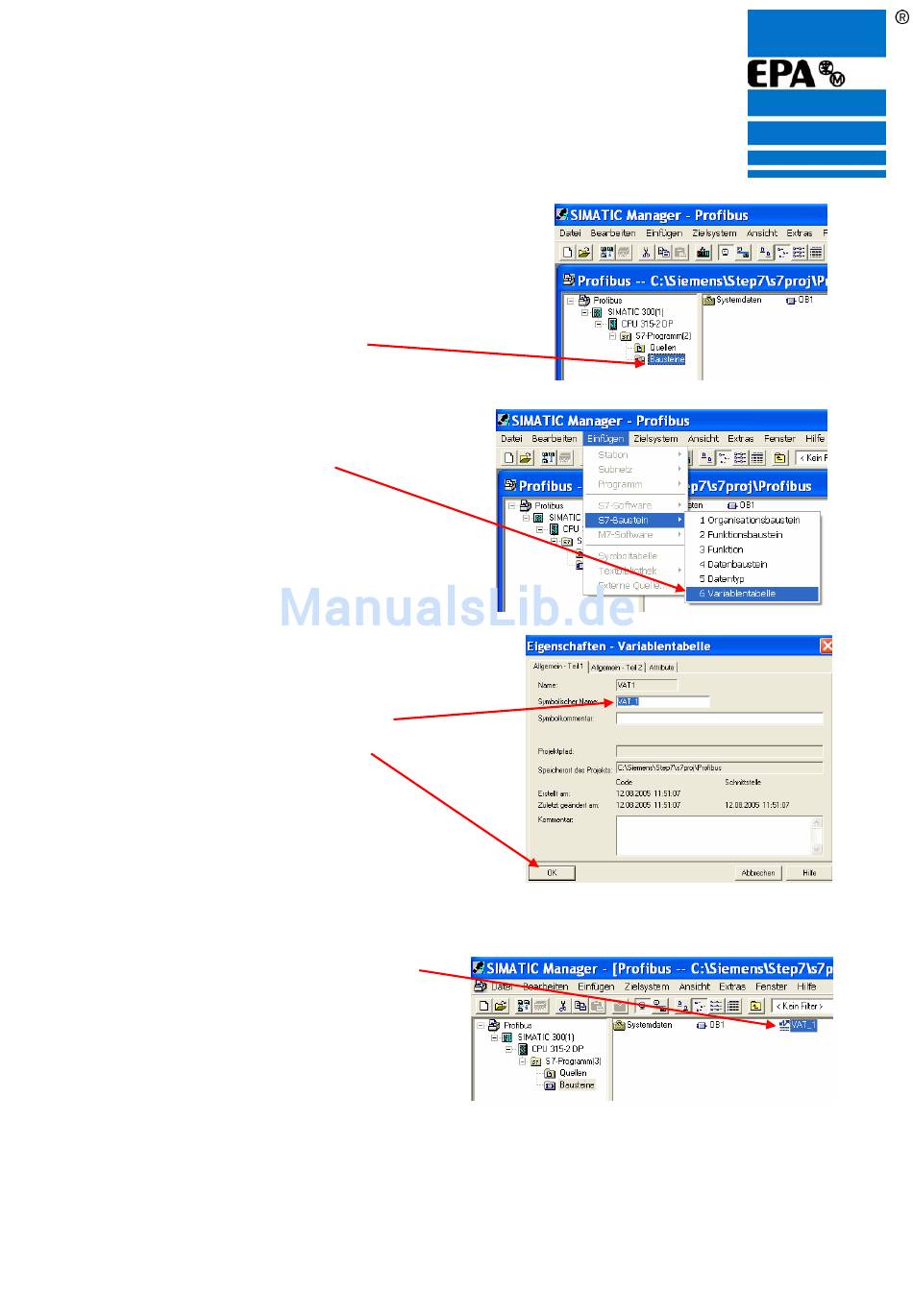

Hierzu im Projekt den Bausteinordner anwählen
Im Projekt auf SIMATIC 300(1) -> CPU 315-2 DP
-> S7-Programme -> Bausteine
Anschließend Menü -> Einfügen -> S7-Baustein
-> 6 Variablentabelle anwählen.
Ein neues Fenster öffnen sich.
Der Name der Variablentabelle kann unter
Symbolischer Name eingetragen werden
(hier wird er auf VAT_1 belassen).
Anschließend mit OK bestätigen.
Um in die Variablentabelle zu gelangen,
auf das VAT_1 Icon doppelklicken.
