R&S UPP
●

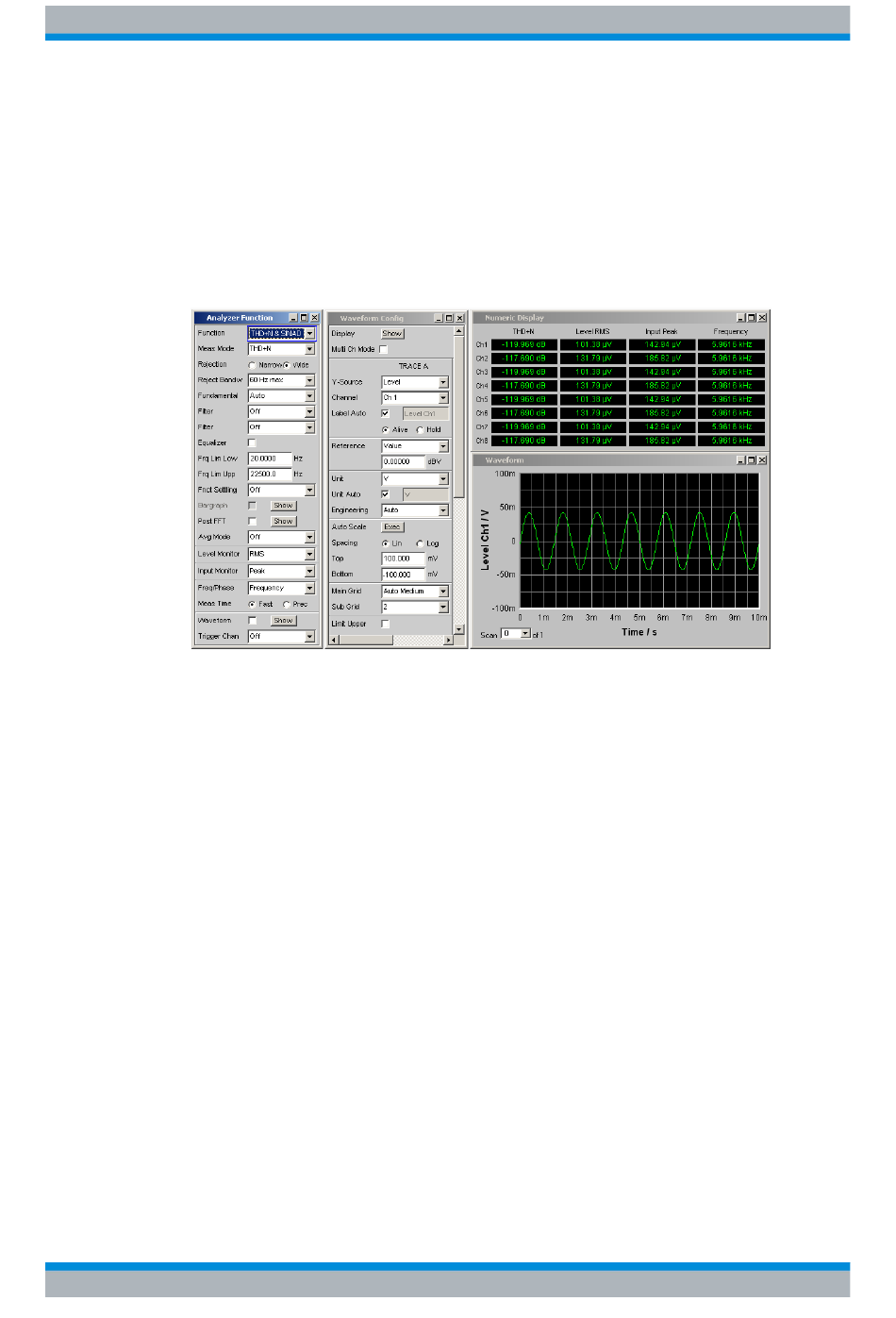

Was (welche Messfunktion) und wie (welches Messverfahren) gemessen wird, wird
im Panel "AnalyzerFunction" vorgegeben.
●
In den Konfigurationspanels zur Messwertdarstellung wird festgelegt, wie die
Messergebnisse präsentiert werden, also mit welcher Einheit, mit wie vielen Stellen,
etc. Hierzu gibt es eine ganze Reihe von Panels für die unterschiedlichen Messwert-
fenster.
●
In den verschiedenen Messwertfenstern schließlich kommen die Ergebnisse zur
Anzeige
3.3.8.1 Das numerische Anzeigefeld
Das numerische Anzeigefelds fasst Zahlenwerte aus verschiedenen Analysatorfunktio-
nen übersichtlich zusammen und stellt die maximal 8 Zahlenwert-Ergebnisse aus dem
Panel "Analyzer Function" dar. Die einzelnen Spalten sind dabei von links nach rechts
fest zugewiesen:
●
1.Spalte:
Messergebnisse der Funktion, die im Panel "AnalyzerFunction" in der Zeile"Func-
tion" eingestellt ist.
●
2.Spalte:
Messergebnisse der eingestellten Funktion des "LevelMonitors".
●
3.Spalte: Messergebnisse der Funktion "InputPeak".
●
4.Spalte:
entweder Anzeige des Frequenzmessergebnisses oder, bei Einstellung von
"Freq&Phase" bzw. "Freq&GrpDel", Anzeige des Frequenzmessergebnisses in der
ersten Zeile und Anzeige der Phasen- bzw. Gruppenlaufzeitmessung in der zweiten
Zeile.
