R&S UPP
Funktion
Text neu eingeben
Einzelne Zeichen ändern
Zeicheneingabe abschließen
Texteingabe verlassen ohne ein-
gegebene Zeichen zu übernehmen

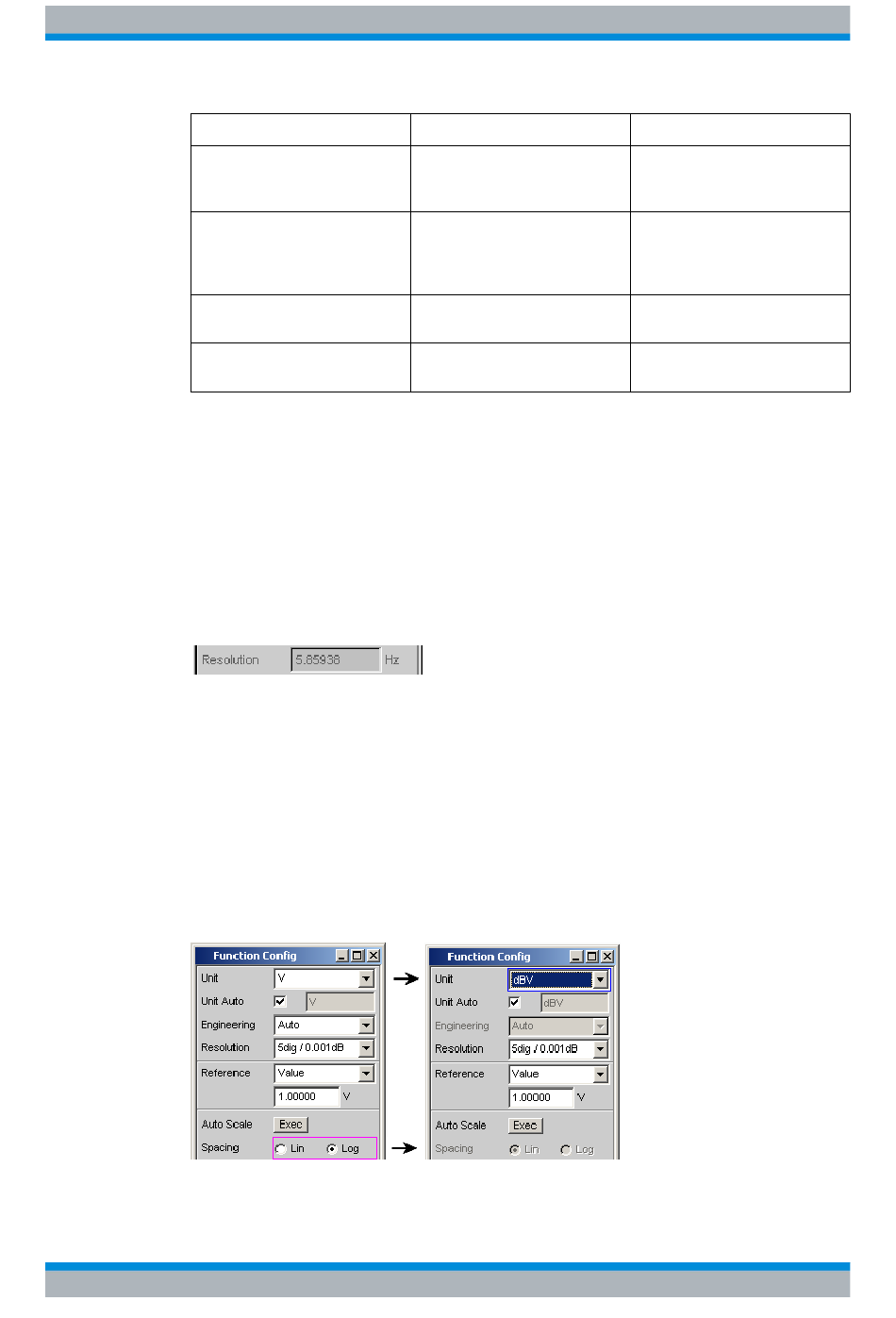

4.7.11 Anzeigefelder

Mitunter ist es für den Bediener sehr hilfreich zusätzliche Informationen zu seinen Ein-
stellungen zu bekommen. Beispielsweise wirkt sich die Wahl der FFT-Größe direkt auf
die Frequenzauflösung im dargestellten Spektrum aus. In solchen Fällen werden Anzei-
gefelder innerhalb der Panels verwendet. Diese Zeilen werden grau schattiert dargestellt
und können nicht bedient werden. Sie enthalten stets gültige Werte, zeigen also immer
im Hintergrund aktive Einstellungen an und werden aktualisiert, sobald sich eine Ein-
stellung im zugrunde liegenden Einstellfeld ändert.
In einigen Fällen kommt es vor, dass abhängig von zuvor gewählten Einstellungen
bestimmte Funktionalitäten nicht mehr bedient werden können – das Eingabefeld wird
dann zum Anzeigefeld und, wie oben beschrieben, grau hinterlegt dargestellt.
Beispiel: Werden Messergebnisse in V dargestellt, kann für die Balkenanzeige wahlweise
eine lineare oder logarithmische Unterteilung gewählt werden. Für Messergebnisse in
logarithmischen Einheiten macht nur noch eine linear unterteilte Balkenanzeige Sinn,
deshalb wird das Eingabefeld unbedienbar und zwangsweise mit der Einstellung "Lin"
dargestellt.
Auch bei der Übernahme von Parametern mit Hilfe der Track-Boxen kommen Anzeige-
felder zum Einsatz.
Bedienhandbuch 1411.1055.31 ─ 03
PC-Tastatur
Texteingabefeld markieren und
neuen Text direkt über die Tastatur
eingeben.
Texteingabefeld markieren, mit
den Cursortasten den Cursor posi-
tionieren und das neue Zeichen
direkt über die Tastatur eingeben.
Eingabe mit der Enter-Taste
abschließen.
ESC-Taste drücken.
Manuelle Bedienung
Einstellungen in den Panels
Maus
---
---
---
In ein anderes Eingabefeld klicken.
131
