R&S UPP
"Freq Ref Ch"
SCPI-Befehl:
​
S ENSe:​ F REQuency:​ S ELect​
​
S ENSe<n1>:​ F REQuency​
Factor
Eingabe des Faktors, um den die Mittenfrequenz des Bandpasses bzw. der Bandsperre
höher ist als die Generatorfrequenz. Nur sichtbar im Freq Mode Gen Track
Mit einem ganzahligen Faktor größer 1 lässt sich also eine einzelne Oberwelle ausmes-
sen. Um die Grundwelle zu selektieren, ist der Faktor auf 1 zu stellen.
SCPI-Befehl:
​
S ENSe:​ F REQuency:​ F ACTor​

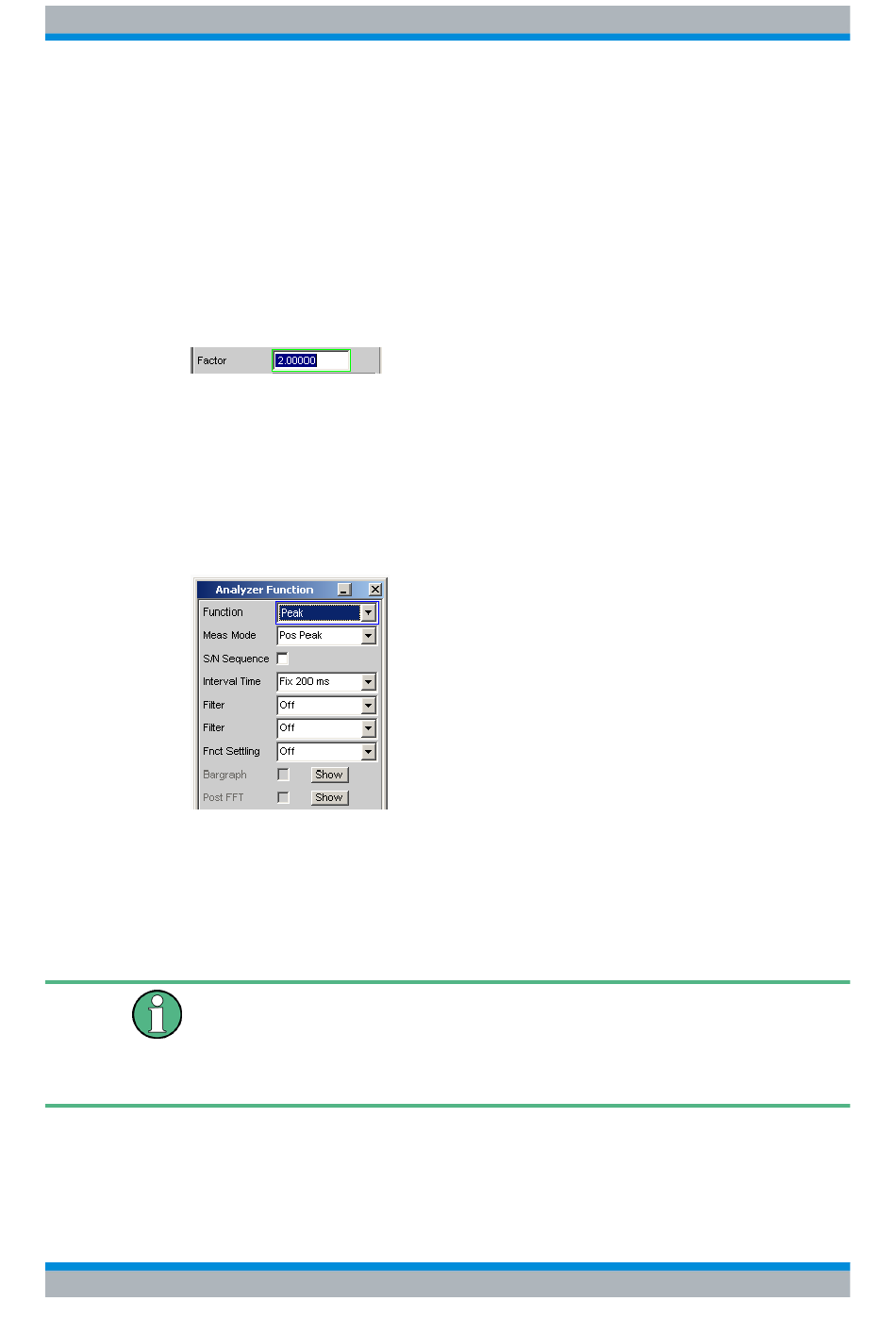

5.21.4 Peak-Messung

Messung des Spitzenwertes eines beliebigen Signals, Anstieg und Abfall des Messwer-
tes erfolgen verzögerungsfrei. Der Messwert enthält sowohl AC- als auch DC-Kompo-
nenten.
SCPI-Befehl:
​
S ENSe[1]:FUNCtion
Bei Anlegen eines Rechtecks wird dieses durch die obere Messgrenze des gewählten
Analysators bandbegrenzt, wobei es zu Überschwingern bei den Flanken kommt (Gibb'-
sches Phänomen). Diese werden bei der Spitzenbewertung mitgemessen, so dass sich
evtl. ein höherer Messwert als der Input-Peak ergeben kann. Insbesondere können im
Digitalbereich FS-Werte größer 1 gemessen werden.
Weitere Einstellungen siehe ​
Bedienhandbuch 1411.1055.31 ─ 03
Die Bandpass- / Bandstop-Mittenfrequenz folgt der im Referenzkanal
gemessenen Frequenz; nur in den Multikanal-Analysatoren wählbar.
Empfohlen bei Verwendung einer externen Signalquelle.
auf Seite 707
auf Seite 707
auf Seite 707
PEAK
K apitel 5.21, "Pegelmessungen", auf Seite 341.
Gerätefunktionen
Pegelmessungen
355
