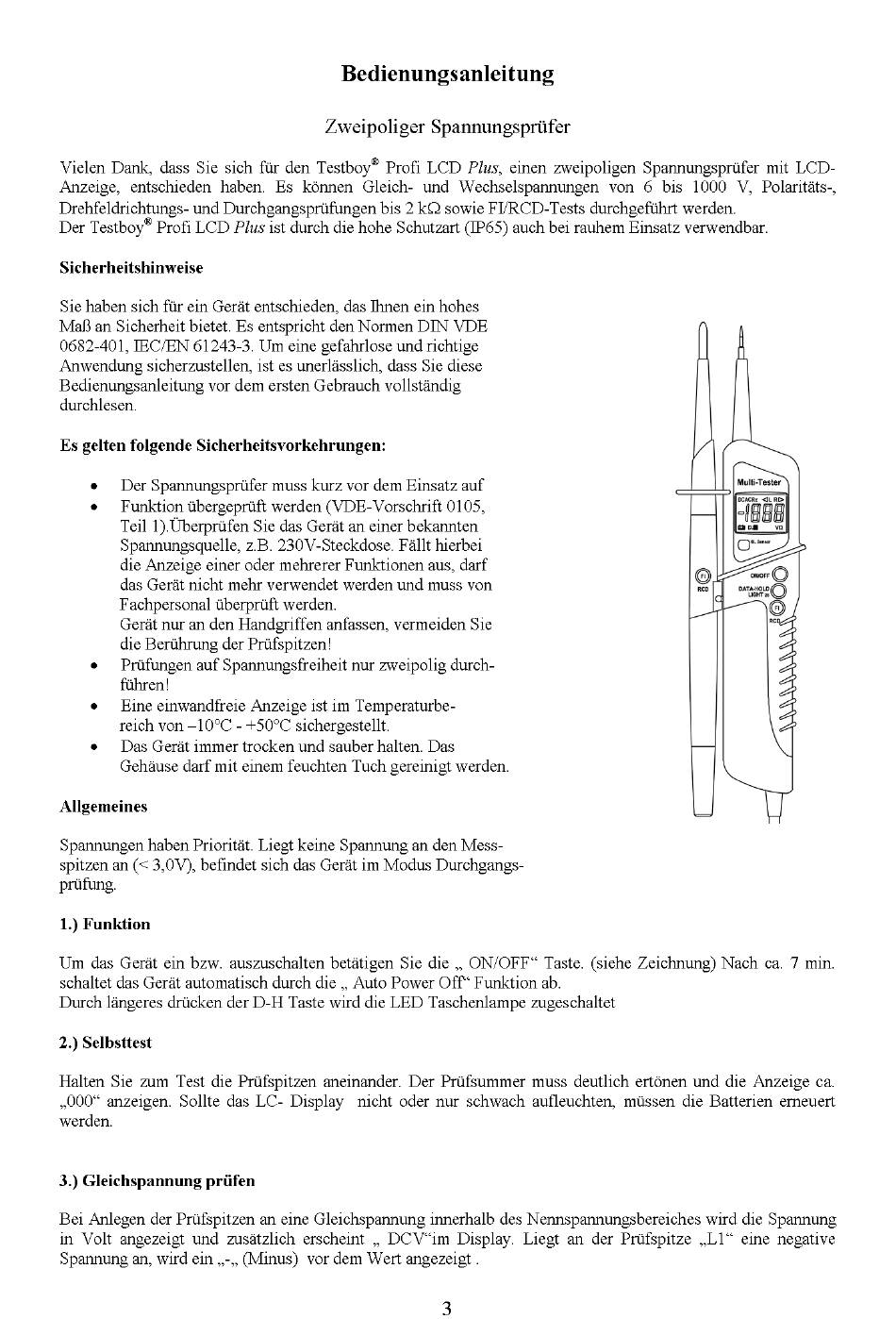

TESTBOY Profi LCD Plus Bedienungsanleitung Seite 3

Vielen Dank, dass Sie sich für den Testboy
Anzeige, entschieden haben. Es können Gleich- und Wechselspannungen von 6 bis 1000 V, Polaritäts-,
Drehfeldrichtungs- und Durchgangsprüfungen bis 2 kQ sowie FLRCD-Tests durchgefühlt werden.
Der Testboye Profi LCD Plus ist durchdiehoheSchutzart ( IP65)auchbeirauhem Emsatzverwendbar.
Sicherheitshinweise
Sie haben sich für em Gerät entschieden, das nmen ein hohes
Maß an Sicherheit bietet. Es entspricht den Normen DIN VT)E
0682-401, IEC/EN 61243-3. Um eine gefahrlose und richtige
Anwendung sicherzustellen, ist es unerlässlich, dass Sie diese
Bedienungsanleitung vor dem ersten Gebrauch vollständig
durchlesen.
Es gelten folgende Sicherheitsvorkehrungen:
Der Spannungsprüfer muss kurz vor dem Einsatz auf
Funktion übergeprüft werden (VDE-Vorschnft
•
Teil l).ÜberprüfenSiedasGerätaneinerbekannten
Spannungsquelle, Z.B. 230V-Steckdose. Fällt hierbei
die Anzeige einer Odermehrerer Funktionen aus, darf
das Gerät nicht mehr
Fachpersonal überprüft werden.
Gerät nur an den Handgriffen anfassen, vermeiden Sie
die Berührung der Prüfspitzen'
Prüfungen auf Spannungsfreiheit nur zweipolig durch-
führen !
Eine emwandfreie Anzeige ist im Temperaturbe-
•
reich von —lOOC- +500C sichergestellt.
Das Gerät immer
Gehäuse darf mit einem feuchten Tuch gereinigt werden.
Allgemeines
Spannungen haben Priorität. Liegt keine Spannung an den Mess-
spitzen an (< 3,0V), befindet sich das Gerät im Modus Durchgangs-
prüfung.
1.) Funktion
Um das Gerät ein bzw. auszuschalten betätigen Sie die „ ON/OFF" Taste. (siehe Zeichnung) Nach ca. 7 min.
schaltet das Gerät automatisch durch die , Auto Power Off' Funktion
Durch längeres drücken der D-H Taste Wird die LED Taschenlampe zugeschaltet
2.) Selbsttest
Halten Sie zum Test die Prüfspitzen anemander. Der Prüfsummer muss deutlich ertönen und die Anzeige ca
000" anzeigen. Sollte das LC- Display
werden.
3.) Gleichspannung prüfen
Bei Anlegen der Prüfspitzen an eme Gleichspannung innerhalb desNennspannungsbereiches Wird die Spannung
In Volt angezeigt und zusätzlich erscheint „ DCV"im
Spannung an, Wird ein „-„ (Minus) vor dem Wert angezeigt
Bedienungsanleitung
Zweipoliger Spannungsprüfer
Profi LCD Plus, emen zweipoligen Spannungsprüfer mit LCD
verwendet werden und muss
trocken und sauber halten.
nicht Oder nur schwach aufleuchten, müssen die Batterien emeuert
0105,
von
Das
ab
Display. Liegt an der Prüfspitze „LI"
3
Multi-Tester
OCACRx RD
va
0
DAY* O
eine negative
