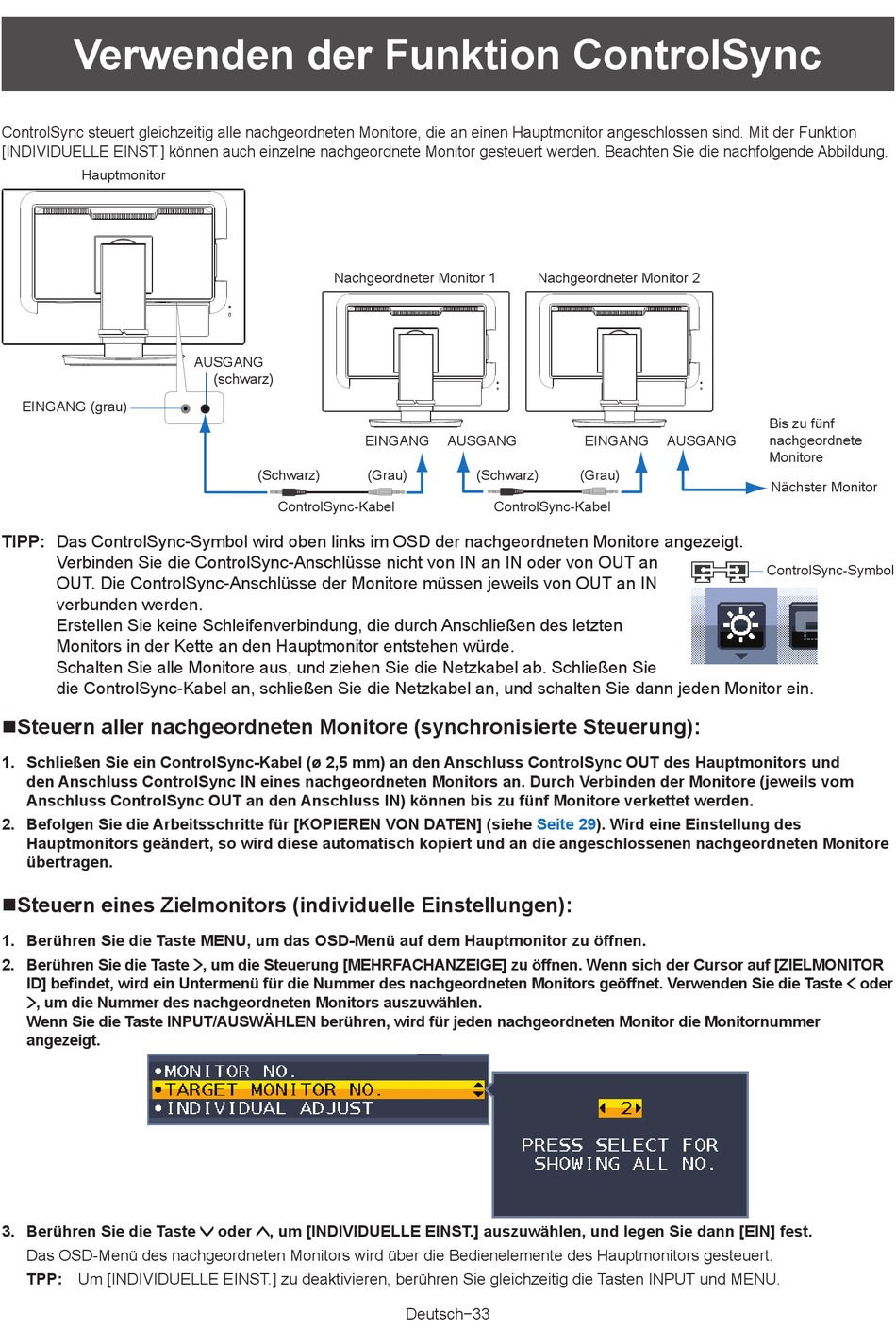

Verwenden der Funktion ControlSync
ControlSync steuert gleichzeitig alle nachgeordneten Monitore, die an einen Hauptmonitor angeschlossen sind. Mit der Funktion
[INDIVIDUELLE EINST.] können auch einzelne nachgeordnete Monitor gesteuert werden. Beachten Sie die nachfolgende Abbildung.
Hauptmonitor
EINGANG (grau)
TIPP:
Das ControlSync-Symbol wird oben links im OSD der nachgeordneten Monitore angezeigt.
Verbinden Sie die ControlSync-Anschlüsse nicht von IN an IN oder von OUT an
OUT. Die ControlSync-Anschlüsse der Monitore müssen jeweils von OUT an IN
verbunden werden.
Erstellen Sie keine Schleifenverbindung, die durch Anschließen des letzten
Monitors in der Kette an den Hauptmonitor entstehen würde.
Schalten Sie alle Monitore aus, und ziehen Sie die Netzkabel ab. Schließen Sie
die ControlSync-Kabel an, schließen Sie die Netzkabel an, und schalten Sie dann jeden Monitor ein.
nSteuern aller nachgeordneten Monitore (synchronisierte Steuerung):
1� Schließen Sie ein ControlSync-Kabel (ø 2,5 mm) an den Anschluss ControlSync OUT des Hauptmonitors und
den Anschluss ControlSync IN eines nachgeordneten Monitors an. Durch Verbinden der Monitore (jeweils vom
Anschluss ControlSync OUT an den Anschluss IN) können bis zu fünf Monitore verkettet werden.
2�
Befolgen Sie die Arbeitsschritte für [KOPIEREN VON DATEN] (siehe Seite
Hauptmonitors geändert, so wird diese automatisch kopiert und an die angeschlossenen nachgeordneten Monitore
übertragen�
nSteuern eines Zielmonitors (individuelle Einstellungen):
1� Berühren Sie die Taste MENU, um das OSD-Menü auf dem Hauptmonitor zu öffnen�
2� Berühren Sie die Taste , um die Steuerung [MEHRFACHANZEIGE] zu öffnen� Wenn sich der Cursor auf [ZIELMONITOR
ID] befindet, wird ein Untermenü für die Nummer des nachgeordneten Monitors geöffnet. Verwenden Sie die Taste oder
, um die Nummer des nachgeordneten Monitors auszuwählen�
Wenn Sie die Taste INPUT/AUSWÄHLEN berühren, wird für jeden nachgeordneten Monitor die Monitornummer
angezeigt�
3� Berühren Sie die Taste
Das OSD-Menü des nachgeordneten Monitors wird über die Bedienelemente des Hauptmonitors gesteuert.
TPP:
Um [INDIVIDUELLE EINST.] zu deaktivieren, berühren Sie gleichzeitig die Tasten INPUT und MENU.
Nachgeordneter Monitor 1
AUSGANG
AUSGANG
(schwarz)
(schwarz)
(Schwarz)
ControlSync-Kabel
oder
, um [INDIVIDUELLE EINST�] auszuwählen, und legen Sie dann [EIN] fest�
EINGANG
AUSGANG
(Grau)
(Schwarz)
ControlSync-Kabel
Deutsch−33
Nachgeordneter Monitor 2
EINGANG
AUSGANG
(Grau)
29). Wird eine Einstellung des
Bis zu fünf
nachgeordnete
Monitore
Nächster Monitor
ControlSync-Symbol
