Sharp MultiSync EA241F Bedienungsanleitung Seite 14

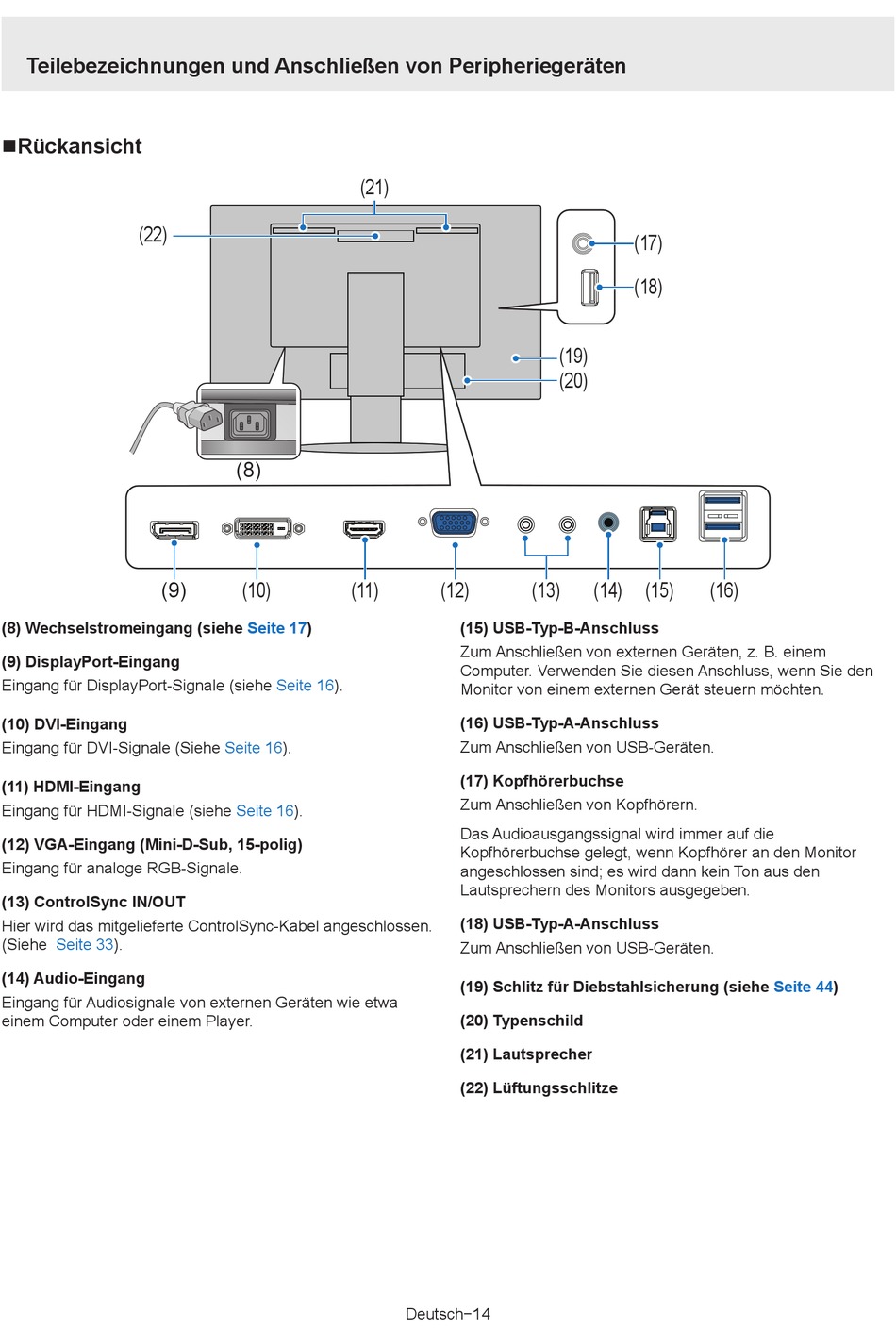

Teilebezeichnungen und Anschließen von Peripheriegeräten
nRückansicht
(22)
(9)
(8) Wechselstromeingang (siehe Seite
(9) DisplayPort-Eingang
Eingang für DisplayPort-Signale (siehe
(10) DVI-Eingang
Eingang für DVI-Signale (Siehe
(11) HDMI-Eingang
Eingang für HDMI-Signale (siehe
(12) VGA-Eingang (Mini-D-Sub, 15-polig)
Eingang für analoge RGB-Signale.
(13) ControlSync IN/OUT
Hier wird das mitgelieferte ControlSync-Kabel angeschlossen.
(Siehe Seite 33).
(14) Audio-Eingang
Eingang für Audiosignale von externen Geräten wie etwa
einem Computer oder einem Player.
(21)
(8)
(10) (11)
17)
Seite 16).
Seite 16).
Seite 16).
(19)
(20)
(12) (13)
(15) USB-Typ-B-Anschluss
Zum Anschließen von externen Geräten, z. B. einem
Computer. Verwenden Sie diesen Anschluss, wenn Sie den
Monitor von einem externen Gerät steuern möchten.
(16) USB-Typ-A-Anschluss
Zum Anschließen von USB-Geräten.
(17) Kopfhörerbuchse
Zum Anschließen von Kopfhörern.
Das Audioausgangssignal wird immer auf die
Kopfhörerbuchse gelegt, wenn Kopfhörer an den Monitor
angeschlossen sind; es wird dann kein Ton aus den
Lautsprechern des Monitors ausgegeben.
(18) USB-Typ-A-Anschluss
Zum Anschließen von USB-Geräten.
(19) Schlitz für Diebstahlsicherung (siehe Seite
(20) Typenschild
(21) Lautsprecher
(22) Lüftungsschlitze
Deutsch−14
(17)
(18)
(14) (15) (16)
44)
