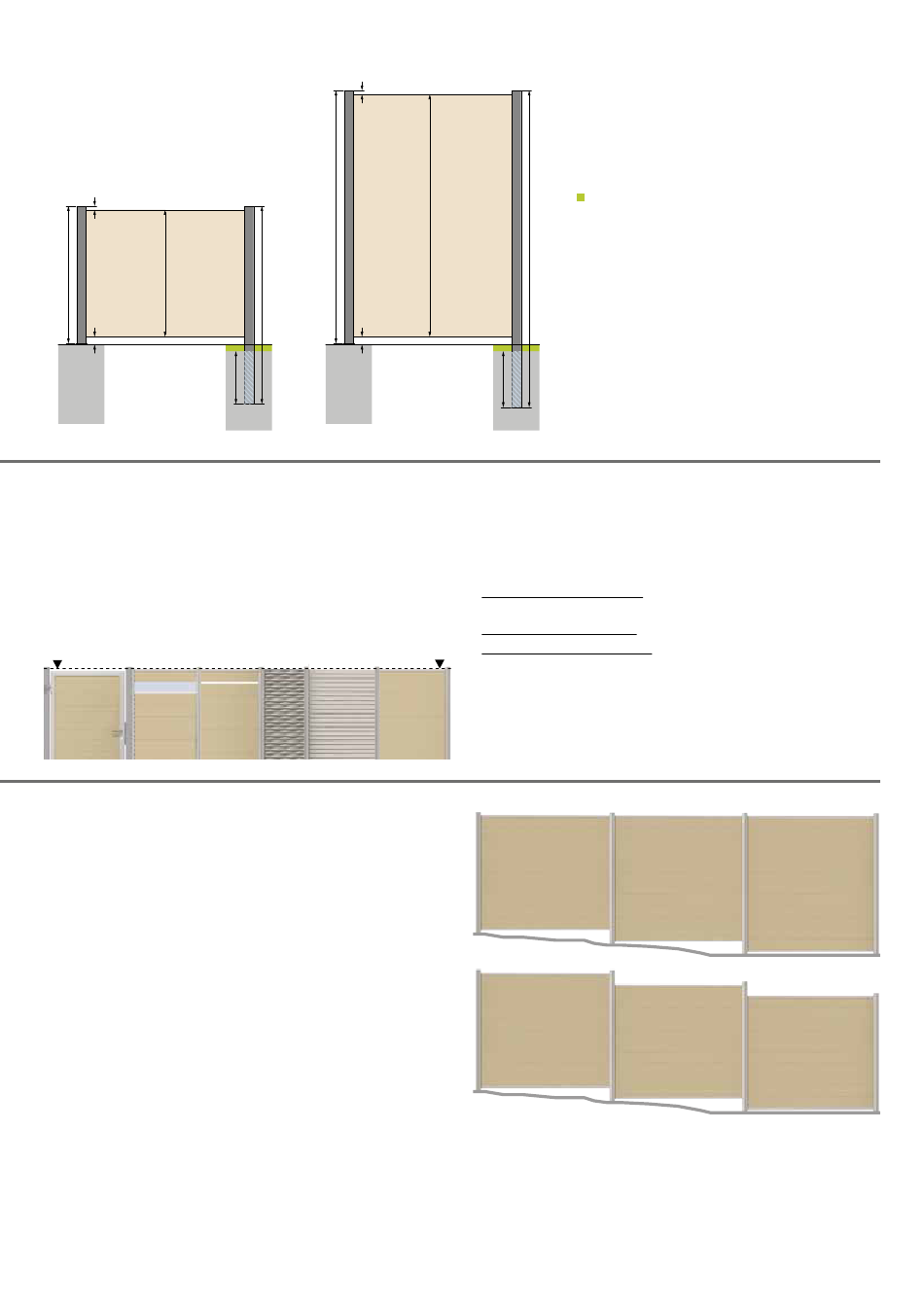

Übersicht: Pfosten und max. Zaunfeldhöhe (Maße in cm)
3
105
97
1)
5
3)
≥ 40
Kombination der Zaunserien - Höhe der Zaunelemente
Alle Elemente der SYSTEM Zaunserien sind untereinander frei kombinierbar. Da
die Höhe der Elemente nicht einheitlich ist, richten Sie die Zaunfelder bei der
Montage nach der Oberkante oder nach dem Verlauf der Zaunprofil-Nut aus, um
ein optisch einheitliches Bild zu erhalten.
Planen Sie eine Zaunanlage mit Einzel- oder Doppeltor sollten Sie diese zuerst
aufstellen und die restlichen Zaunelemente danach ausrichten.
Aufbau auf einem Untergrund mit Gefälle
Bei einem größeren Gefälle ist eine Anlage mit Pfosten zum Einbetonieren
besser geeignet. Bitte beachten: Alle SYSTEM Zaunfelder müssen waagerecht
zwischen die Pfosten gebaut werden!
Sie haben zwei Möglichkeiten:
a) Der Verlauf der Elemente und Profile ist oben bündig, also mit einem dem
Gefälle entsprechenden, unterschiedlichen großem Spalt zum Boden.
b) Die Profile oder Elemente werden stufig, also mit einem Versatz zueinander
verbaut.
8
3
193
150
5
3)
2)
Maximale mögliche Höhe des Zaunfeldes inklusive Start-
1)
und Abschlussleiste.
Pfostentiefe im Betonfundament.
2)
Bodenabstand variiert je nach Zaunserie.
3)
Deckschicht - 5 cm
185
240
1)
Pfosten mit 298 cm Länge, sind vorwiegend für Anlagen
mit Gefälle vorhergesehen und sollten mindestens 56 cm
im Fundament stecken.
Bei der Montage von Zaunelementen, die höher als 190 cm
sind, sollten Sie unbedingt Rücksprache mit einem Fach-
planer halten, der Sie bezüglich der Größe und Güte des
Fundamentes, der Bauvorschriften sowie ggf. zusätzli-
cher Aussteifung durch Windanker vor Ort berät.
≥ 42,5
2)
Die Höhenangaben sind Richtwerte für Ihre Vorplanung. Sie können temperatur-
oder bei Steckelementen montagebedingt leicht unterschiedlich ausfallen.
• SYSTEM Zäune mit 180 cm Höhe: GLAS, BOARD (XL), KERAMIK (XL), ROST, FLOW,
RHOMBUS, RHOMBUS Thermo-Holz
• SYSTEM Zaun mit 184 cm Höhe: Thermo-Holz massiv
• SYSTEM Zäune mit 184,5 cm Höhe: WPC (CLASSIC, XL, PLATINUM, PLATINUM XL,
PLATINUM NEO), ALU PLUS, ALU XL, NEO Thermo-Holz
• SYSTEM Tore: 180 cm
• SYSTEM Lichtleiste: Höhe des Zaunelements + 3 cm
• SYSTEM Dekorprofile: keine Höhenveränderung bei den Zaunelementen
Variante a)
Variante b)
