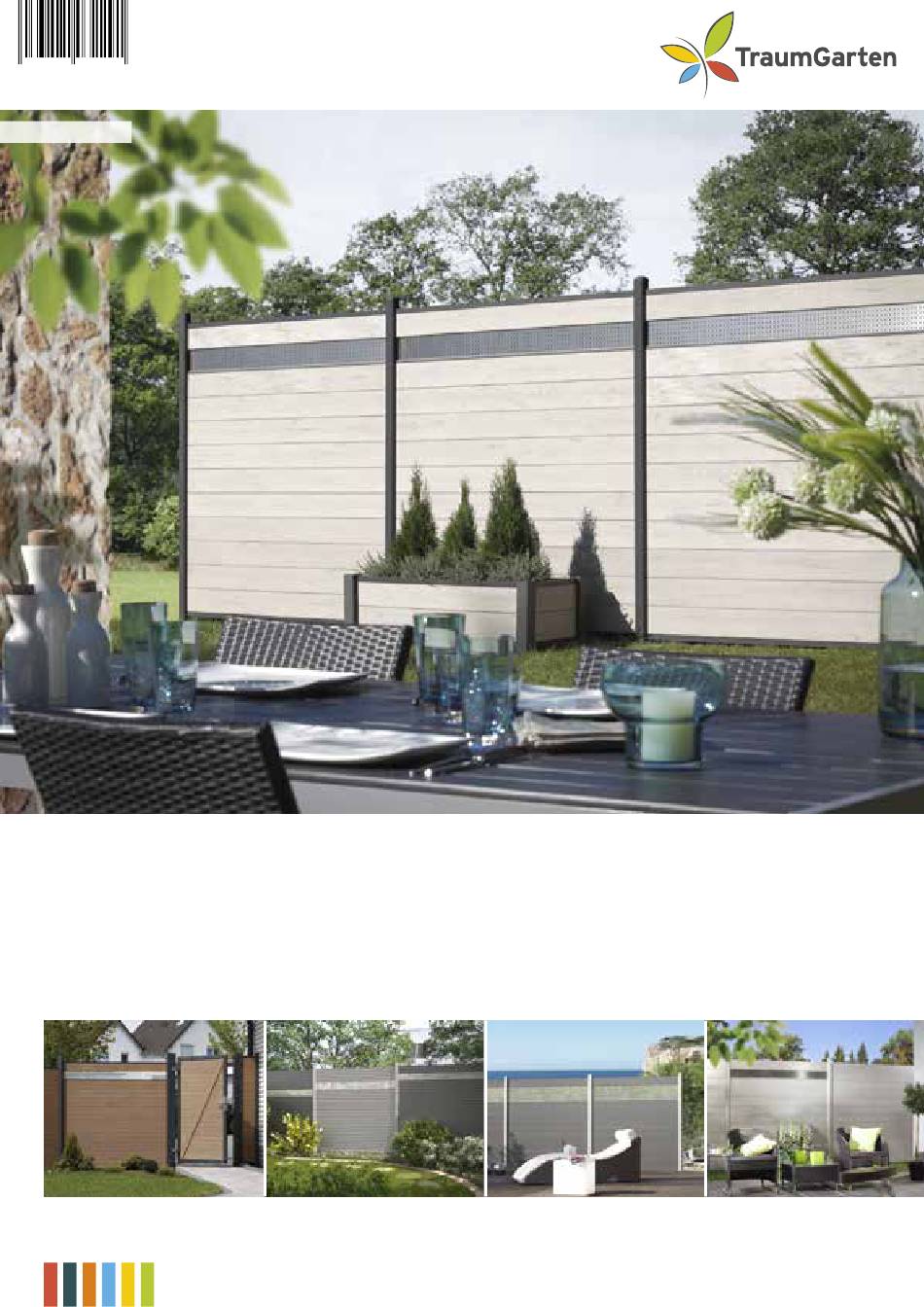

- Seite 1 MONTAGEANLEITUNG SYSTEM BASIC 4 033821 03229 1 Art. 4185 - V2.2 SYSTEM Steckpfosten: Zaunelemente-, Zubehörmontage und Pflegetipps traumgarten.de...
- Seite 2 Variable SYSTEM Sichtschutzelemente SYSTEM ALU CUBE können Sie untereinander tauschen oder durch Dekorprofile VIELEN DANK für den Kauf oder Ihr Interesse an SYSTEM Sichtschutzelementen. aus Glas oder Metall ersetzen - ganz nach Ihrem Gestaltungswunsch. Auf den SYSTEM bietet Ihnen viele Möglichkeiten, Ihren Sichtschutz (und Windschutz) folgenden Seiten zeigen wir Ihnen alle SYSTEM Bauteile und die Montage der mit dauerhaften und pflegeleichten Elementen zu gestalten.
- Seite 3 SYSTEM U-Profil an das WPC Tor SYSTEM U-Profil Bautipp: seitlicher Abzweig Pflege und Wartung Stand: Februar 2017 Technische Änderungen zur Produkt-Verbesserung vorbehalten. Diese Anleitung stellt einen Entwicklungsstand des Produktes dar. Die aktuelle Version und einen Link zum Montagevideo finden Sie im Internet: www.traumgarten.de...
- Seite 4 SYSTEM Steckpfosten und Zubehör Pfosten BASIC, inkl. Pfostenkappen, Eckpfosten BASIC, inkl. Pfostenkappen, einige inkl. Pfostenträger* einige inkl. Pfostenträger* 2361 / 2358 2362 / 2359 2248 / 2144 2247 / 2145 2363 / 2360 2367 / 2334 2368 / 2365 2249 / 2107 2250 / 2140 2369 / 2366 silber/anthr.
- Seite 5 Alle SYSTEM Elemente und Bauteile für die Kombination mit SYSTEM Steckpfosten SYSTEM WPC CLASSIC anthrazit, grau, mandel, sand Zaunfeld-Set anthrazit mit Abschlussprofilen oben und unten Zaunfeld-Set silber mit Abschlussprofilen oben und unten SYSTEM XL grau , anthrazit SYSTEM PLATINUM braun, grau SYSTEM WPC PLATINUM XL braun, grau Zaunfeld-Set mit Abschlussprofil oben und unten Zaunfeld-Set mit Abschlussprofil oben und unten...
- Seite 6 Grundlage für alle Bau-Varianten ist diese Montageanleitung. Beachten Sie bei der Ausführung und Planung alle örtlichen Begebenheiten und Bauvorschriften und halten Sie sich an allgemein bekannte Regeln der Technik. Bei Abweichung und daraus entstandene Mängel kann keine Gewährleistung übernommen werden. Nutzungseigenschaften: Die TraumGarten Zaun und Sichtschutzsysteme dienen nicht zur Absturzsicherung und sind bauaufsichtlich nicht dafür zugelassen.
- Seite 7 Grundlagen: Abmessungen und Begriffserklärungen (Angaben in mm) Pfosten * Genaue Maße auf den Seiten Torpfosten der jeweiligen Zaunserie Zwischenmaß: mind. 1005 - max. 1015 Spaltmaß* Zwischenmaß* U-Profil Achsmaß* Zaunfeld Pfosten und Eckpfosten 90° Montage Eckpfosten Zaunfeld variabel ausrichten Zwischenmaß* Zaunfeld 54,4 25 (Einschubtiefe) U-Profil...
- Seite 8 Bodenbefestigung mit Aufschraub-Bodenankern So starten Sie: Eine Schnur entlang des geplanten Anlagenverlaufs spannen. Markieren Sie die Stellen an denen die Pfosten geplant sind. Die Abstandsmaße (Achsmaß) finden auf den Seiten der jeweiligen Zaunfelder. Wichtig: Für die Eckpfosten müssen die Pfostenträger, Ihrer Zaunanlage Beton = Sand-Kies-Gemisch, Körnung 0/32 plus entsprechend, gedreht montiert werden.
- Seite 9 Pfosten und Pfostenträger 1. ø 3 Eckpfosten und Pfostenträger 1. ø 3 Pfosten Montageset Montageset Benutzen Sie den Pfostenanker als Schablone für die Bohrungen. Platzieren Sie die Grundplatte des Ggf. Distanz- Pfostankers so, dass das Bohrloch plättchen mindestens 5 cm Abstand zur zum Höhen- Betonkante hat.
- Seite 10 Bodenbefestigung mit Pfosten zum Einbetonieren Übersicht: Pfosten und max. Zaunfeldhöhe (Maße in cm) Maximale mögliche Höhe des Zaunfeldes inklusive Start- und Abschlussleiste. Pfostentiefe im Betonfundament. Deckschicht - 5 cm 228* 183,5* 42,5* So starten Sie: Eine Schnur entlang des geplanten Anlagenverlaufs spannen. Markieren Sie die Stellen an denen die Pfosten geplant sind.
- Seite 11 Pfosten/Eckpfosten vorbereiten Damit der Zement das Aluminium nicht angreift, schneiden Sie den Verpackungs-Folienschlauch so ab, dass Sie eine Kappe haben. Die Folie leicht in die Nut drücken. Tipp: Wenn Sie den Pfosten gegen ein Herausziehen sichern und die Stabilität weiter erhöhen möchten, bohren Sie über Kreuz, leicht versetzt, zwei Löcher und stecken Schrauben oder Gewindestangen in die Bohrungen.
-
Seite 12: Montagereihenfolge
WPC CLASSIC / WPC PLATINUM / WPC PLATINUM XL / WPC XL / ALU mind. 3 cm Elemente sind kürzbar. Position Tipp: Gewünschtes Achsmaß Endprofil WPC 8,5 / ALU 5 mm minus 17 mm bei WPC, minus 10 mm bei ALU 1. - Seite 13 Endprofil ø 2,5 3,5 x 45 Wichtig: Sicherungsschraube gerade bei Eckpfosten! Einschubtiefe: 25 mm (s. Zeichnung S. 7) 90° Feder Zwischenmaß siehe Draufsicht Achsmaß: 180 cm Startprofil Draufsicht Zwischenmaß: 173 cm Tipp: Abstandshalter aus Holz oder Kunststoff einsetzen und gegebenenfalls kleben.
- Seite 14 ALU CUBE mind. 3 cm Element sind kürzbar. Tipp: Gewünschtes Achsmaß 5 mm minus 10 mm 1. Startprofil Elementbreite 179 cm Zwischenmaß: 173 cm Tipp: Überzählige Ab- schlussleiste kürzen und als Abstandshalter verwenden. Achsmaß: 2. Zaunelemente 180 cm ca. 5 cm Montagereihenfolge Erst die Abstandshalter (nur unten verwenden) in die Pfosten-Nut schieben und danach das Startprofil (1) einsetzen >>...
- Seite 15 ø 2,5 3,5 x 45 Wichtig: Sicherungsschraube gerade bei Eckpfosten! Einstecktiefe: 25 mm (s. Zeichnung S. 7) 90° Zwischenmaß siehe Draufsicht Achsmaß: 180 cm Draufsicht Zwischenmaß: 173 cm Tipp: Abstandshalter aus Holz oder Kunststoff einsetzen und gegebenenfalls kleben. Die Abschlussleiste der Pfosten passt hier nicht.
- Seite 16 Dekorprofile mit WPC / ALU / ALU CUBE 1. Adapterprofil Dekorprofile Glas: Dekorprofile Edelstahl V2A: Dekorprofile Kunstglas: 1783 x 149 x 6 mm 1783 x 149 x 1,5 mm 1783 x 149 x 6 mm 1783 x 299 x 6 mm 1783 x 299 x 1,5 mm 1783 x 299 x 6 mm Dekor-Adapterprofil...
- Seite 17 Senkrechter Verbau WPC / ALU Zaunelemente auf die gewünschte Länge schneiden. Tipp: Überzählige ø 10 Abschlussleiste kürzen Durch die Nut des und als Abstandshalter unteren Adapters 4x Adapterleiste unten verwenden. Löcher als Wasser- ablauf bohren. 175,6 cm Achsmaß: 182,8 cm ca.
- Seite 18 FLOW mind. 3 cm 90° 5 mm FLOW 120 x 180 cm FLOW 60 x 180 cm Überzählige Abschlussleiste kürzen und als Abstandshalter für das Zaunelement verwenden. 114 cm 54 cm 121,2 cm 61,2 cm ca. 8 cm Montage Erst die Abstandshalter in die Pfosten-Nut schieben und danach das Zaunelement einsetzen >> Tipp: das Ele- ment in der Pfosten-Nut mit MS-Polymerkleber punktuell fixieren >>...
- Seite 19 Einstecktiefe: 25 mm (s. Zeichnung S. 7) 90° Zwischenmaß siehe Draufsicht Tipp: Abstandshalter aus Holz oder Achsmaß: Kunststoff einsetzen und gegebenenfalls A = 121,2 cm B = 61,2 cm kleben. Die Abschlussleiste der Pfosten passt hier nicht. FLOW 120 x 180 = A FLOW 60 x 180 = B Draufsicht (Maße in mm) Zwischenmaß: A = 1140 / B = 540...
- Seite 20 Torpfosten und WPC Tore mit Zubehör Tipp: Montieren Sie zuerst Rückansicht Vorderansicht Rückansicht die Torpfosten und das Tor und passen anschließend die weiteren Zaunelemente 10 cm und -pfosten in der Höhe DIN links DIN rechts DIN rechts daran an! 129 cm 10 cm Querleiste nur auf der Rückseite...
- Seite 21 5. Tor einhängen 5. Tor einhängen 5. Torabstand zum Pfosten einstellen Bolzen Augenschraube Abstandsfuge 10 - 14 mm Zum Feststellen die Splint einstecken, Unterlegscheibe Muttern kontern dann Enden aufbiegen 6. Pfosten mit Toraufhängung betonieren Wenn nötig zum Höhenaus- gleich die Unterlegscheiben ca.
- Seite 22 U-Profil an das WPC Tor mind. 3 cm U-Profil Wichtig: Das Zaunfeld dehnt sich bei Sonnenein- strahlung aus. Der Spalt oben dient als Dehnungsfuge und darf nicht verschlossen werden. Achsmaß: 184,2 cm Abstandsmaß x bitte selbst ermitteln. Montagereihenfolge - SYSTEM Zaun an das WPC Tor Das U-Profil ist das Verbindungsstück zwischen dem Tor und der Zaunanlage.
- Seite 23 U-Profil Bautipp: seitlicher Abzweig mind. 3 cm U-Profil Wichtig: Das Zaunfeld dehnt sich bei Sonnenein- strahlung aus. Der Spalt oben dient als Dehnungsfuge und darf nicht verschlossen werden. Aufsicht U-Profil Montagereihenfolge - Rechtwinkliger Anschluss an den SYSTEM Zaun Das U-Profil dient hier als Verbindungsstück, um einen Abzweig von der Zaunan- lage zu schaffen.
- Seite 24 Rost übertragen und der Edelstahl beginnt zu korrodieren, selbst zunächst an nicht sichtbaren Stellen. ein Durchrosten ist möglich. Pflege-Video: www.traumgarten.de/videos Lagern Sie die Edelstahlelemente stets separat, Metallspäne müssen sofort entfernt werden. Rostpartikel können auch durch Wind übertragen werden, Eigenschaften: erkennbar an kleinen braunen Flecken an der Edelstahloberfläche.
