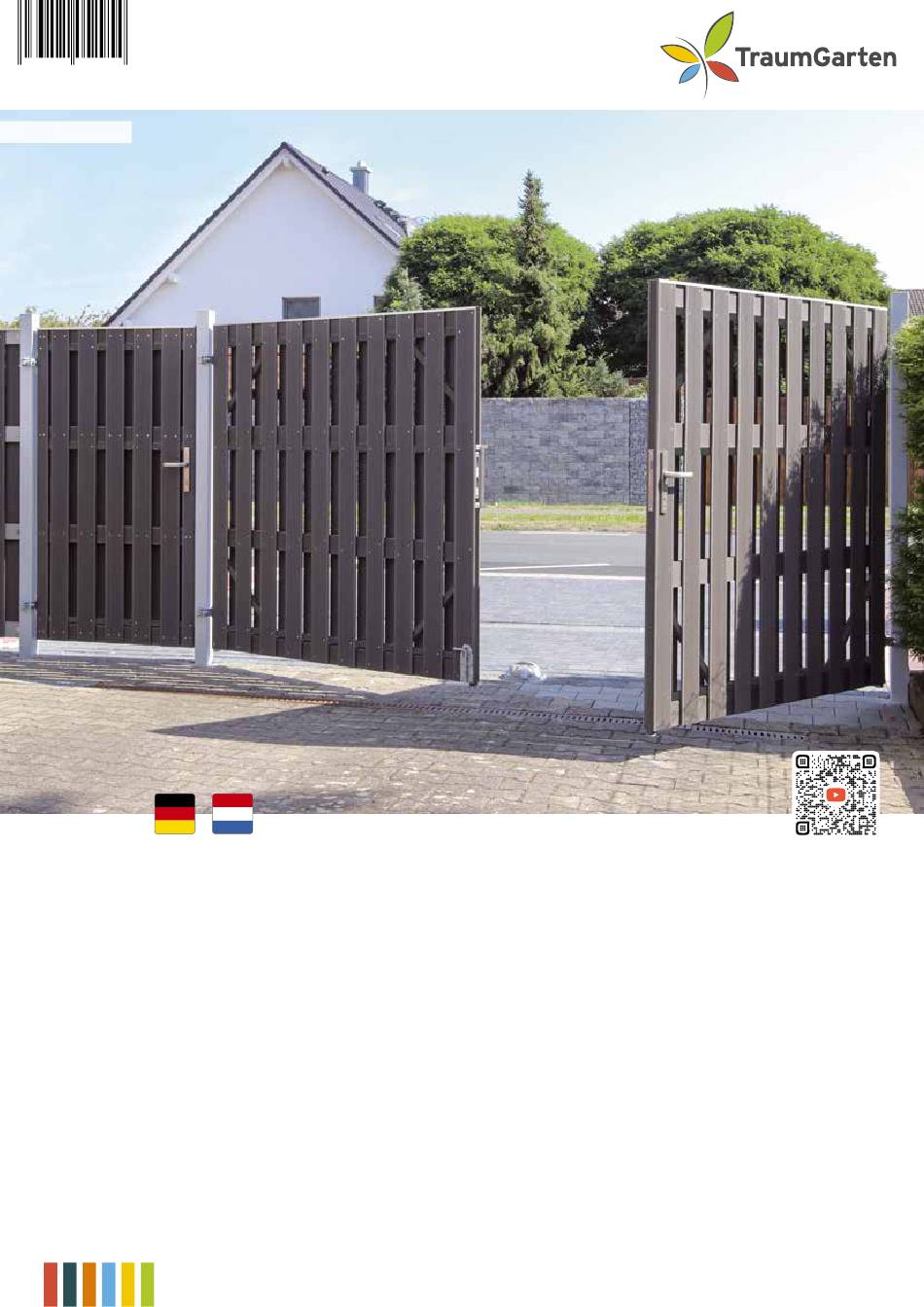

4 033821 05295 4
Art. 0721 - V2.0
Einzel- und Doppeltore · Montageanleitung
Für die Serien: JUMBO WPC · DESIGN WPC · RHOMBUS · SQUADRA · SYSTEM WPC/ALU/XL/PLATINUM ·
SYSTEM GLAS/BOARD · LONGLIFE ROMO/RIVA
Enkele en dubbele poorten · montagehandleiding
Voor de seriën: JUMBO WPC · DESIGN WPC · ROMBUS · SQUADRA · SYSTEEM WPC/ALU/XL/PLATINUM ·
SYSTEEM GLAS/BOARD · LONGLIFE ROMO/RIVA
traumgarten.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für TraumGarten JUMBO WPC Serie
Inhaltszusammenfassung für TraumGarten JUMBO WPC Serie
- Seite 1 Für die Serien: JUMBO WPC · DESIGN WPC · RHOMBUS · SQUADRA · SYSTEM WPC/ALU/XL/PLATINUM · SYSTEM GLAS/BOARD · LONGLIFE ROMO/RIVA Enkele en dubbele poorten · montagehandleiding Voor de seriën: JUMBO WPC · DESIGN WPC · ROMBUS · SQUADRA · SYSTEEM WPC/ALU/XL/PLATINUM · SYSTEEM GLAS/BOARD · LONGLIFE ROMO/RIVA traumgarten.de...
-
Seite 2: Inhaltsverzeichnis
Aufschraubtorpfosten Die Montage aller Bauelemente darf nur mit den geeigneten Komponenten von Montageplatte TraumGarten und wie in der, zum Zeitpunkt der Montage, aktuellen Montage- Montage Doppeltor anleitung beschrieben, durchgeführt werden. Den aktuellen Stand finden Sie immer auf unserer Internetseite: traumgarten.de... - Seite 3 Poortpalen voor op beton De montage van alle bouwelementen dient uitsluitend met de geëigende Montageplaat componenten van TraumGarten en zoals in de, op het tijdstip van de montage, Montage dubbele poort actuele montagehandleiding beschreven, uitgevoerd te worden. De actuele versie vindt u steeds op onze Internetsite: traumgarten.de/nl...
-
Seite 4: Planung Und Vorbereitung
Planung und Vorbereitung · Planning en voorbereiding Bei allen Abbildungen: DIN links* DIN rechts* A. Rückansicht B. Vorderansicht C. Aufsicht D. Seitenansicht * nur bei WPC CLASSIC Bij alle afbeeldingen: A. Rugaanzicht B. Vooraanzicht C. Bovenaanzicht D. Zijaanzicht * enkel bij WPC CLASSIC Was sind Geh- und Standflügel? Bei der Bestellung Ihres Doppeltores haben Sie die Position von Geh- und Standflügel festgelegt. - Seite 5 Dreifach-Tore · Driedelige poort Montagehinweis: Bei einer Anlage mit einem Dreifach-Tor beginnen Sie mit dem Aufbau des Einzeltores. Anschließend Standflügel Gehflügel Einzeltor montieren Sie das Doppeltor. Standvleugel Draaivleugel Enkele poort Montage-opmerking: Bij een installatie met een driedelige poort begint u met de opbouw van de enkele poort.
-
Seite 6: Technische Informationen
Technische Informationen · Technische informatie a. Torflügel Einzeltor · Enkele poort b. Zaunfeld Zwischenmaß · Tussenafmeting: 1000 - 1008 Zaunanschluss mit: c. U-Profil oder d. Elementhalter a. poortvleugel b. scherm 10-14 10-14 scherm-aansluit met: c. U-profiel of d. elementhouders Doppeltor · Dubbele poort Maße in mm Zwischenmaß... - Seite 7 Position der Montageplatte · Positie van de montageplaat 10-14 10-14 Standardmontage · Standaard montage 10-14 10-14 ≈ 165 Montage mit Winkelband · Montage met hoekband Fundamentemaße · Funderingsmaten Draufsicht · Bovenaanzicht 50 cm Pfosten 80 cm Paal 50 cm Fundament Fundering 50 cm 50 cm...
-
Seite 8: Artikelübersicht
Torpfosten · Poortpalen Einzeltor · Enkele poort Doppeltor · Dubbele poort Dreifach-Tor · Driedelige poort 2059, 2er-Set, Anthrazit 2018, 2er-Set, Anthrazit 2625, 3er-Set, Standardhöhe, 2099, 2er-Set, Silber 2019, 2er-Set, Silber (Torflügel 180 cm hoch) 0716, 2er-Set, Braun 0715, 2er-Set, Braun Farbwahl über Bestellformular 0728, 2er-Set, Weiß... - Seite 9 Die Tore der TraumGarten Serien · De poorten van de TraumGarten seriën Alle Farben und Kombinationen Alle kleuren en combinaties SYSTEM* WPC CLASSIC SYSTEM* WPC XL SYSTEM* WPC PLATINUM SYSTEM* WPC PLATINUM XL SYSTEM* WPC CLASSIC / XL / PLATINUM / SYSTEM* ALU PLUS / ALU XL SYSTEM* RHOMBUS ·...
-
Seite 10: Vorbereitung, Montage Von Zubehör
Vorbereitung, Montage von Zubehör · Voorbereiding, montage van toebehoren Pfosten zum Einbetonieren · Palen om in te betonneren Für einen sicheren Halt im Fundament. Voor een stevige bevestiging in de fundering. Art./Réf. 4706 Auflaufhilfe · Oploopsteun Nicht bei JUMBO und SQUADRA Toren! ... -
Seite 11: Anschlagbleche Für Einzeltore
Montage Art. 0308 Anschlagbleche für Einzeltore · Aanslagplaat voor enkele poorten 5 x 25 5 x 25 ø 5,0 ø 5,0 ø 5 Art. 0308 / 0309 Hinweis: Der 5 mm Gewindebohrer liegt den Art. 0308/0309 bei. Keinen normalen Bohrer verwenden. Opmerking: De 5 mm draadtap wordt meegeleverd met art. -
Seite 12: Montage Einzeltor
Montage Einzeltor · Montage enkele poort 8 x 20 90 cm ~ 8 cm 50 cm ~ 10 cm 50 cm Draufsicht Bovenaanzicht Montageschritte: Spannen Sie eine Schnur entlang des geplanten Anlagenverlaufs. An den Positionen der Torpfosten den Boden für die Fundamente ausheben. Beton (erdfeucht) etwa 1/3 hoch einfüllen und durch Stampfen verdichten, damit der Pfosten nicht absacken kann. - Seite 13 Richtlatte Richtlat Tipp: Holzklötzchen als Abstandshalter verwenden. Zwischenmaß Tip: gebruik houtblokjes als Tussenafmeting afstandshouder 1000 - 1008 mm S. 11 / p. 11 ~ 26 cm ~ 8 cm ~ 10 cm Gehweg Bestrating Feiner Schotter Fijne keitjes Beispiel: Tor DIN rechts, Rückansicht Voorbeeld: Poort DIN rechts, rugaanzicht Montagestappen: Span een koord in de lengte van de te plaatsen schutting.
-
Seite 14: Aufschraubtorpfosten
Montage Aufschraub-Torpfosten · Montage poortpalen voor op beton Beispiel: Tor DIN rechts, Rückansicht Voorbeeld: Poort DIN rechts, rugaanzicht Zwischenmaß Tussenafmeting ø 14 1000 - 1008 mm Draufsicht Bovenaanzicht 50 cm 20 cm 50 cm 13 cm 8 cm 90 cm Art. -
Seite 15: Montageplatte
Montageplatte · Montageplaat ø 10 mm Zwischenmaß Tussenafmeting 1015 - 1023 mm ~ 161 cm 8 x 20 ~ 22 cm S. 11 / p. 11 ~ 8 cm Beispiel: Tor DIN rechts, Rückansicht Voorbeeld: Poort DIN rechts, rugaanzicht Geeignetes Befestigungsmaterial für die Montageplatten bitte separat besor- Passend bevestigingsmateriaal voor de montageplaten apart aan te schaffen. -
Seite 16: Montage Doppeltor 1/2
Montage Doppeltor 1/2 · Montage dubbele poort 1/2 Gehflügel Draaivleugel 8 x 20 90 cm 50 cm 50 cm Draufsicht Bovenaanzicht Montageschritte: Spannen Sie eine Schnur entlang des geplanten Anlagenverlaufs. An den Positionen der Torpfosten den Boden für die Fundamente ausheben. Beton (erdfeucht) etwa 1/3 hoch einfüllen und durch Stampfen verdichten, damit der Pfosten nicht absacken kann. - Seite 17 Abstandsfuge Speling 10 - 14 mm ~ 8 cm ~ 10 cm Montagestappen: Span een koord in de lengte van de te plaatsen schutting. Op de plaats van de poortpalen de grond voor de fundamenten uitscheppen. Beton (nat) zowat 1/ 3 hoog ingieten en aanstampen zodat de paal niet meer kan zakken. Dan de palen met de poortophanging midden in het fundament plaatsen, positioneren en vastzetten met steunlatten.
- Seite 18 Montage Doppeltor 2/2 · Montage dubbele poort 2/2 Richtlatte · Richtlat Tipp: Holzklötzchen als Abstandshalter verwenden. Tip: Gebruik houtblokjes als afstandshouder Standflügel Standvleugel S. 11 / p. 11 10 - 14 mm 13 mm Zwischenmaß · Tussenafmeting Achsmaß · Asmaat ~ 10 cm Gehweg Feiner Schotter...
- Seite 19 ø 5,0 5 x 25 30 mm 4,8 x 32 ø 4 JUMBO Tore · JUMBO poorten Montage des Bodenschiebers · Montage van de bodemgrendel Genaue Position von Bodenschieber und Auflaufbock ermitteln - dabei die Funktion überprüfen. Anschließend vorbohren und verschrauben. Exacte positie van bodemgrendel en oploopstut bepalen –...
-
Seite 20: Anbau Der System Zaunelemente
Anbau der SYSTEM Zaunelemente · Aanbouw van de SYSTEEM schermelementen U-Klemmprofil · U-klemprofiel 2777 / 2776 / 4606, h = 192 cm 2778 / 2779 / 4605, h = 105 cm Anthrazit · Antraciet Silber · Zilver Weiß · Wit Bitte 7 Flachkopf Blechschrauben 3,9 x 25 mm separat besorgen. -
Seite 21: Anbau Der Zaunelemente
Anbau der Zaunelemente · Aanbouw van de schermelementen SYSTE(E)M WPC CLASSIC / XL / PLATINUM / PLATINUM XL / RHOMBUS / ALU / FLOW 2414 - 2419 U-Montageprofil, Silber/Anthrazit, Längen: 105/195/240 cm 2414 - 2419 U-montageprofiel, Zilver/Antraciet, lengtes: 105/195/240 cm Bitte 6 Flachkopf Blechschrauben 3,9 x 25 mm separat besorgen. - Seite 22 Anbau der Zaunelemente · Aanbouw van de schermelementen JUMBO WPC & SQUADRA 2096 Edelstahl-Elementhalter plus (8er-Set) inkl. Schrauben 2096 Inox elementhouders plus (set 8 st) incl. schroeven Montage Die Position des Elementhalters am Torpfosten ermitteln, markieren, vorbohren und anschrauben. Alle benötigten Angaben und Details finden Sie in der Montageanleitung der jeweiligen Zaunserie.
-
Seite 23: Notizen
Ihre Notizen · Uw notities... -
Seite 24: Montage Der Drücker
Montage Drücker-Wechselgarnitur (A), Drückergarnitur (B) · Montage deurklinkset klink/knop (A), deurklinkset klink/klink (B) ø 4 ø 4 ø 8 ø 8... -
Seite 25: Stücklisten, Einsteckschloss
Stücklisten Stuklijsten Beschlagsatz Einzeltor Beslagset enkele poort 2 x Anschraubband 2 x Opschroefhengsel 10 x U-Scheibe, 24 x 13 x 2,5 mm (inkl. 2 St. Reserve) 10 x Rondel, 24 x 13 x 2,5 mm (incl. 2 st. reserve) 2 x Bolzen 12 x 46 mm 2 x Bouten 12 x 46 mm 2 x Sicherungsscheibe 2 x Borgring... -
Seite 26: Wissenswertes, Pflege Und Wartung
Wissenswertes, Pflege, Wartung Reinigung (allgemein) WPC besteht aus Naturfasern, Kunststoff und Additiven im Verhältnis von Die Torelemente lassen sich mit warmem Wasser und Spülmittel reinigen. circa 60/35/5 % und hat deren typische Eigenschaften. Bei stärkeren Verschmutzungen verwenden Sie am besten einen Haushalts- Bei unseren WPC-Elementen werden dem Ursprungs-WPC in einem speziellen reiniger auf Essigbasis. -
Seite 27: Wetenswaardigheden, Verzorging En Onderhoud
Wetenswaardigheden, verzorging en onderhoud Reiniging (algemeen) WPC bestaat uit natuurvezels, kunststof en additieven in een verhouding van De poortelementen laten zich met warm water en afwasproduct reinigen. ca. 60/35/5 % en heeft daardoor typische eigenschappen. Bij zware vervuiling kunt u best een huishoudreinigingsmiddel op azijnbasis Bij onze WPC elementen werd de oorspronkelijke WPC in een speciale tech- gebruiken. - Seite 28 Diese Anleitung stellt einen Entwicklungsstand des Produktes dar. Deze handleiding moet worden gezien als een ontwikkelingsversie van het Die aktuelle Version und einen Link zum Montagevideo finden Sie im Internet: product. www.traumgarten.de De actuele versie en een link naar de montagevideo vindt u op Internet: www.traumgarten.de/nl...
