System Thermo-Holz Massiv / Neo Thermo-Holz - Traumgarten System Basic Montageanleitung

SYSTEM HOLZ Thermo massiv / NEO HOLZ Thermo
1. Abschluss
unten
Passenden Abstandhalter
einsetzen.
2. Zaunelement
3. Sicherung
Um ein Herausrutschen der
Profile bei stärkerem Wind zu
verhindern, müssen Sie das letzte
Profilbrett mit den beiliegenden
Madenschrauben an beiden Enden
sichern.
20
!
Position
Endprofil
S. 15
Feder

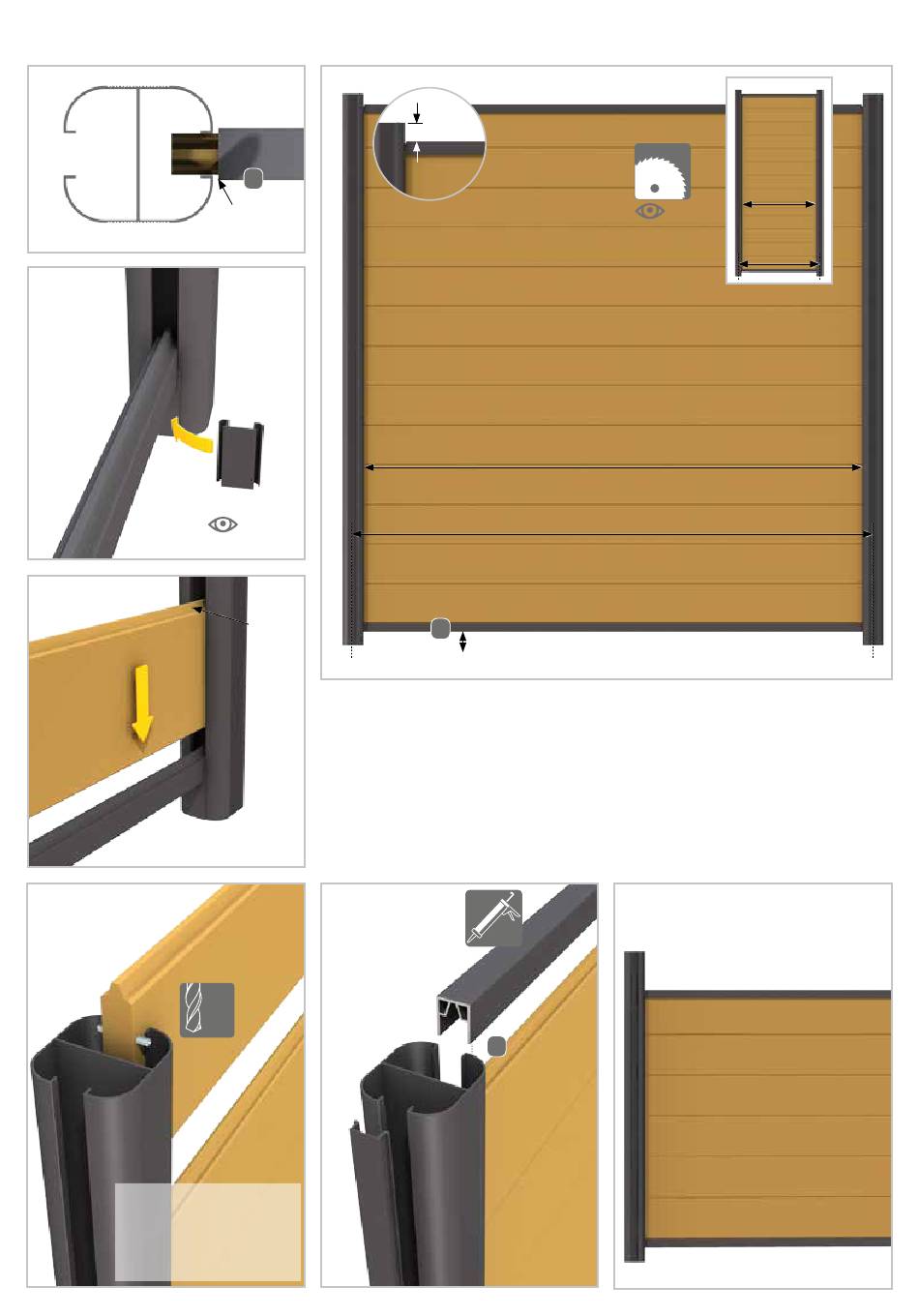

Montagereihenfolge
Erst die Abstandhalter (nur unten verwenden) in die Pfosten-Nut montieren und danach den Abschluss
unten (1) einsetzen und vermitteln » erstes Zaunelement (2) einsetzen, die Feder muss nach oben zeigen,
vermitteln » zweites, drittes, ..., » letztes Profil mit Schraube sichern (3) » Abschluss oben aufsetzen (4) und
verkleben » Pfostenkappen (5) aufsetzen und verkleben.
Montagetipp
Beim Einsetzen der einzelnen Profile die Nut mit einem Holzkeil leicht aufdrücken, gegebenfalls mit etwas
Gleitmittel aus dem Sanitärbereich oder Spülmittellösung die Nutkanten benetzen.
4. Abschluss oben
Sitzt zwischen den
Pfosten, nicht in der Nut.
Siehe Abb. oben links.
ø 4,5
≥ 3 cm
Elementbreite: 178 cm
Zwischenmaß: 174 cm
Achsmaß: 181 cm
!
3-5 cm
!
Element-
breite: 91 cm
Zwischen -
maß: 87 cm
S. 9
Achsmaß:
94 cm
Beispiel: Pfostenhöhe 105 cm
Sechs Profile werden benötigt.
