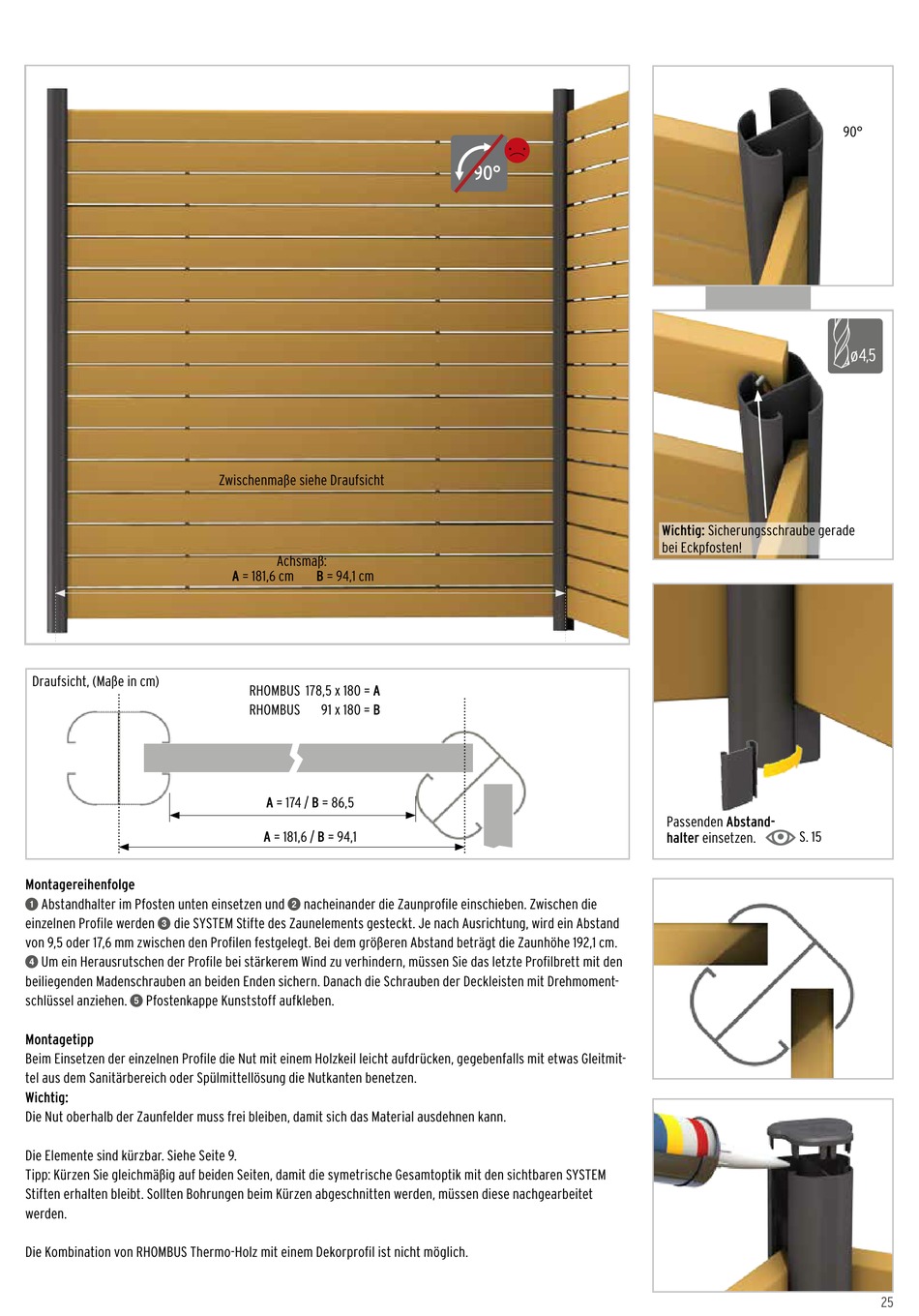

Draufsicht, (Maße in cm)
Montagereihenfolge
Abstandhalter im Pfosten unten einsetzen und
1
einzelnen Profile werden
die SYSTEM Stifte des Zaunelements gesteckt. Je nach Ausrichtung, wird ein Abstand
3
von 9,5 oder 17,6 mm zwischen den Profilen festgelegt. Bei dem größeren Abstand beträgt die Zaunhöhe 192,1 cm.
Um ein Herausrutschen der Profile bei stärkerem Wind zu verhindern, müssen Sie das letzte Profilbrett mit den
4
beiliegenden Madenschrauben an beiden Enden sichern. Danach die Schrauben der Deckleisten mit Drehmoment-
schlüssel anziehen.
Pfostenkappe Kunststoff aufkleben.
5
Montagetipp
Beim Einsetzen der einzelnen Profile die Nut mit einem Holzkeil leicht aufdrücken, gegebenfalls mit etwas Gleitmit-
tel aus dem Sanitärbereich oder Spülmittellösung die Nutkanten benetzen.
Wichtig:
Die Nut oberhalb der Zaunfelder muss frei bleiben, damit sich das Material ausdehnen kann.
Die Elemente sind kürzbar. Siehe Seite 9.
Tipp: Kürzen Sie gleichmäßig auf beiden Seiten, damit die symetrische Gesamtoptik mit den sichtbaren SYSTEM
Stiften erhalten bleibt. Sollten Bohrungen beim Kürzen abgeschnitten werden, müssen diese nachgearbeitet
werden.
Die Kombination von RHOMBUS Thermo-Holz mit einem Dekorprofil ist nicht möglich.
Zwischenmaße siehe Draufsicht
Achsmaß:
A = 181,6 cm
B = 94,1 cm
RHOMBUS 178,5 x 180 = A
RHOMBUS
91 x 180 = B
A = 174 / B = 86,5
A = 181,6 / B = 94,1
nacheinander die Zaunprofile einschieben. Zwischen die
2
90°
Wichtig: Sicherungsschraube gerade
bei Eckpfosten!
Passenden Abstand-
S. 15
halter einsetzen.
90°
ø 4,5
25
