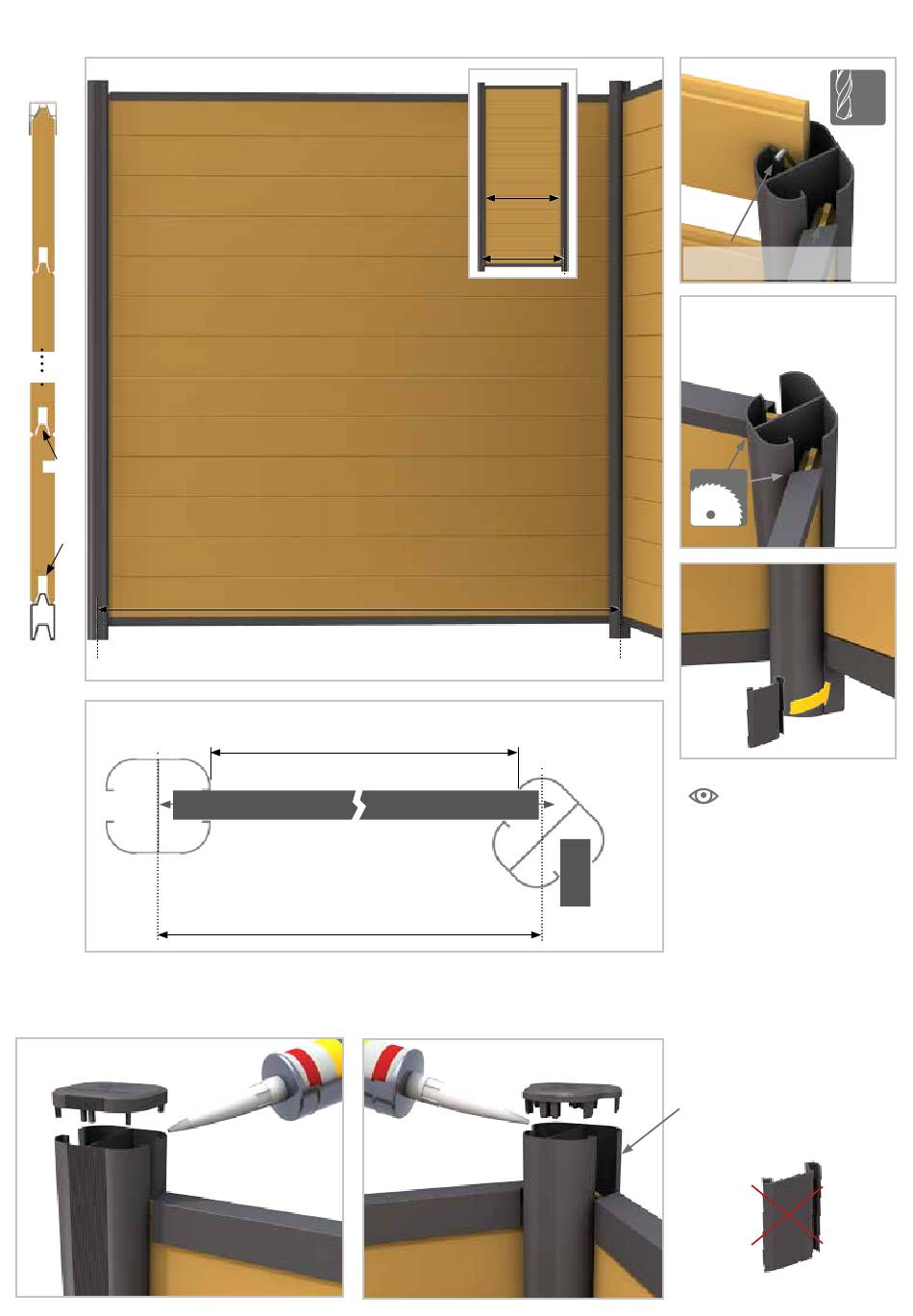

Montage am Eckpfosten
Abschluss
oben
Feder
Nut
Abschluss
unten
Draufsicht
5. Pfostenkappen aufsetzen und mit MS Polymerkleber fixieren.
Zwischenmaß siehe Draufsicht
Achsmaß: 179,2 cm
Zwischenmaß: 174 cm
Zaunelemente vermitteln.
Links und rechts einen Spalt für
die Materialausdehnung lassen.
Achsmaß
Element-
breite: 91 cm
Zwischen -
maß: 87 cm
Achsmaß:
92,2 cm
Wichtig: Sicherungsschraube gerade
bei Eckpfosten!
Einschubtiefe: 25 mm
(s. Zeichnung S. 7)
90°
Passenden Abstandhalter einsetzen.
S. 15
Wichtig:
Das Zaunfeld dehnt sich bei Sonnenein-
strahlung aus.
Der Spalt oben dient als Dehnungsfuge
und darf nicht verschlossen werden.
ø 4,5
21
