2
ø 8,5
Art. 1272
ø 14

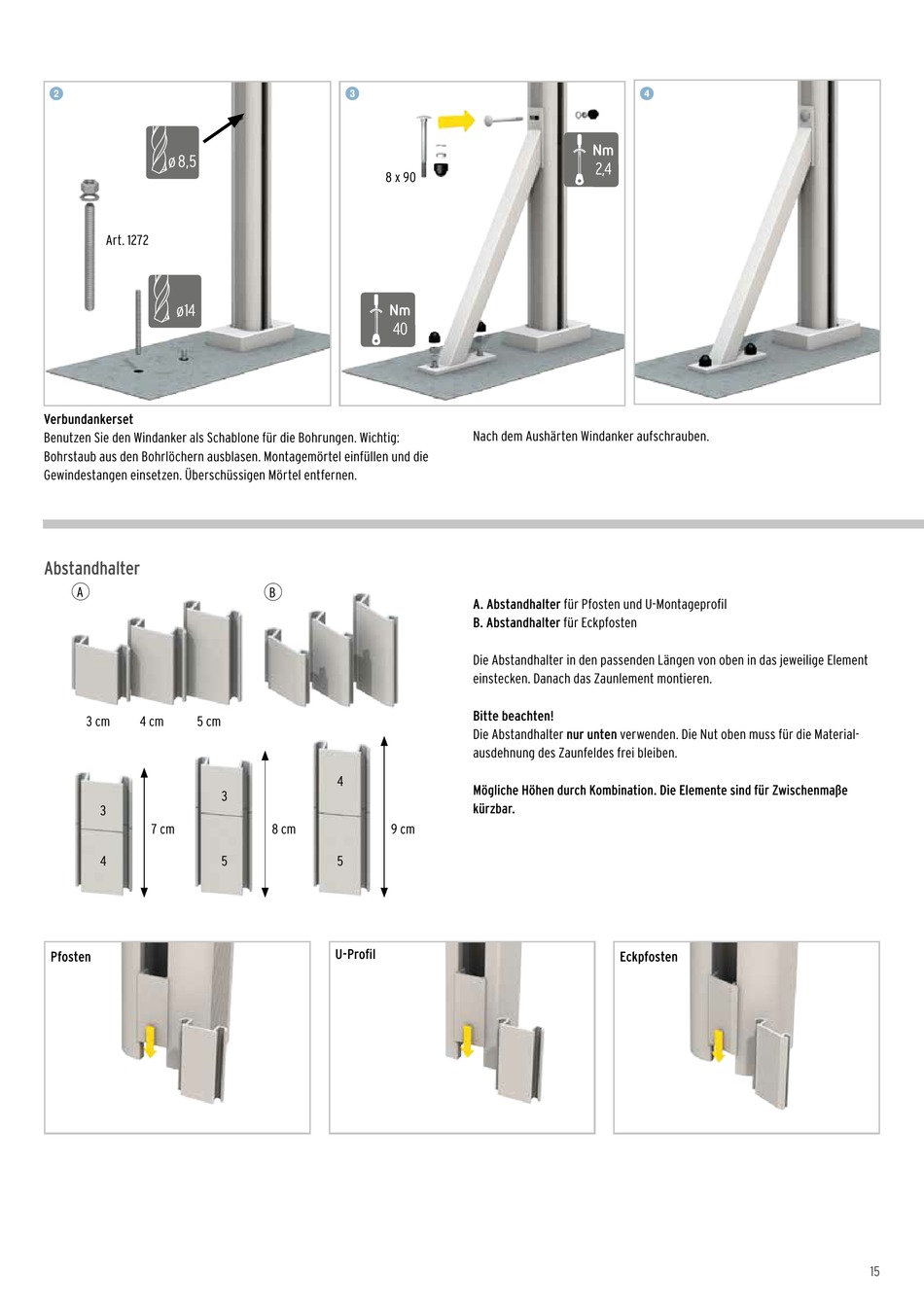

Verbundankerset
Benutzen Sie den Windanker als Schablone für die Bohrungen. Wichtig:
Bohrstaub aus den Bohrlöchern ausblasen. Montagemörtel einfüllen und die
Gewindestangen einsetzen. Überschüssigen Mörtel entfernen.
Abstandhalter
A
3 cm
4 cm
5 cm
3
7 cm
4
Pfosten
3
8 x 90
40
B
4
3
8 cm
9 cm
5
5
U-Profil
4
2,4
Nach dem Aushärten Windanker aufschrauben.
A. Abstandhalter für Pfosten und U-Montageprofil
B. Abstandhalter für Eckpfosten
Die Abstandhalter in den passenden Längen von oben in das jeweilige Element
einstecken. Danach das Zaunlement montieren.
Bitte beachten!
Die Abstandhalter nur unten verwenden. Die Nut oben muss für die Material-
ausdehnung des Zaunfeldes frei bleiben.
Mögliche Höhen durch Kombination. Die Elemente sind für Zwischenmaße
kürzbar.
Eckpfosten
15
