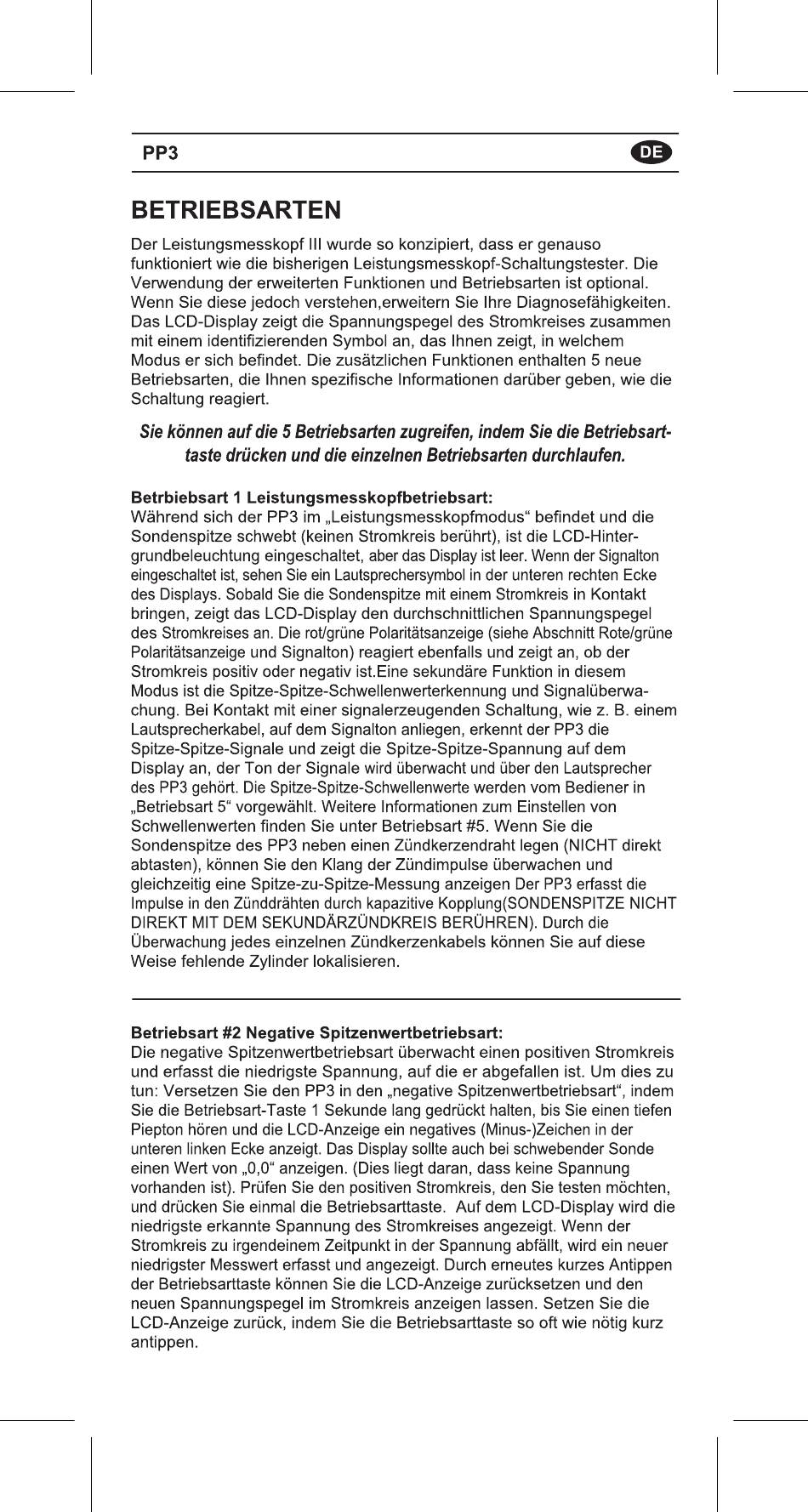

BETRIEBSARTEN

Der Leistungsmesskopf
funktioniert wie die bisherigen Leistungsmesskopf-SchaItungstester.
Verwendung der erweiterten Funktionen und Betriebsarten ist optional
Wenn Sie diese jedoch verstehen,erweitern
Das LCD-Display zeigt die Spannungspegel
mit einem identifizierenden
Modus er sich befindet_
Betriebsarten, die Ihnen spezifische Informationen darüber geben, wie die
Scha tung reagiert.
Sie können auf die 5 Betriebsarten zugreifen, indem Sie die Betriebsart-
taste drücken
Betrbiebsart 1 Leistungsmesskopfbetriebsart:
Während sich der PP3 im „Leistungsmesskopfmodus"
Sondenspitze schwebt (keinen Stromkreis berührt), ist die LCD-Hinter-
grundbeleuchtung eingeschaltet, aber das Display ist eer Wenn der Signaton
eingeschaltetist, sehen Sie ein Lautsprechersymbolin der unteren rechten Ecke
des Displays Sobald Sie die Sondenspitze mit einem Stromkreis in Kontakt
bringen, zeigt das LCD-Display den durchschnittlichen Spannungspegel
des Stromkreises an. Die rot/grüne Polaritätsanzeige (siehe Abschnitt Rote/grüne
Polaritätsanzeige und Signalton) reagiert ebenfalls und zeigt an, 0b der
Stromkreis positiv Oder negativ ist_Eine sekundäre Funktion in diesem
Modus ist die Spitze-Spitze-SchwelIenwerterkennung
chung Bei Kontakt mit einer signalerzeugenden
Lautsprecherkabel, auf dem Signalton anliegen, erkennt der PP3 die
Spitze-Spitze-SignaIe und zeigt die Spitze-Spitze-Spannung
Display an, der Ton der Signale Wirdübemacht und über den Lautsprecher
des PP3 gehört Die Spitze•Spitze-Schwe lenwerte werden vom Bediener in
„Betriebsart 5" vorgewählt. Weitere nformationen zum Einstellen von
Schwellenwerten finden
Sondenspitze des PP3 neben einen Zündkerzendraht legen (N CHT direkt
abtasten), können Sie den Klang der Zündimpulse überwachen und
gleichzeitig eine Spitze-zu-Spitze-Messung
Impulse in den Zünddrähten durch kapazitive Kopplung(SONDENSPITZE NICHT
DIREKTMIT DEMSEKUNDÄRZÜNDKREIS B ERÜHREN).Durchdie
Überwachung jedes einzelnen Zündkerzenkabels können Sie auf diese
Weise fehlende Zylinder lokalisieren
Betriebsart #2 Negative Spitzenwertbetriebsart:
Die negative Spitzenwertbetriebsart
und erfasst die niedrigste Spannung, auf die er abgefallen ist. Um dies zu
tun: Versetzen Sie den PP3 in den „negative Spitzenwertbetriebsart',
Sie die Betriebsart-Taste 1 Sekunde lang gedrückt halten, bis Sie einen tiefen
Piepton hören und die LCD-Anzeige ein negatives (Minus-)Zeichen in der
unteren linken Ecke anzeigt. Das Display sollte auch bei schwebender Sonde
einen Wert von „O,O"anzeigen_ (Dies liegt daran, dass keine Spannung
vorhanden ist). Prüfen Sie den positiven Stromkreis, den Sie testen möchten,
und drücken Sie einmal die Betriebsarttaste.
niedrigste erkannte Spannung des Stromkreises angezeigt Wenn der
Stromkreis zu irgendeinem Zeitpunkt in der Spannung abfällt, Wird ein neuer
niedrigster Messwert erfasst und angezeigt. Durch erneutes kurzes Antippen
der Betriebsarttaste können Sie die LCD-Anzeige zurücksetzen und den
neuen Spannungspegel
LCD-Anzeige zurück, indem Sie die Betriebsarttaste
antippen
