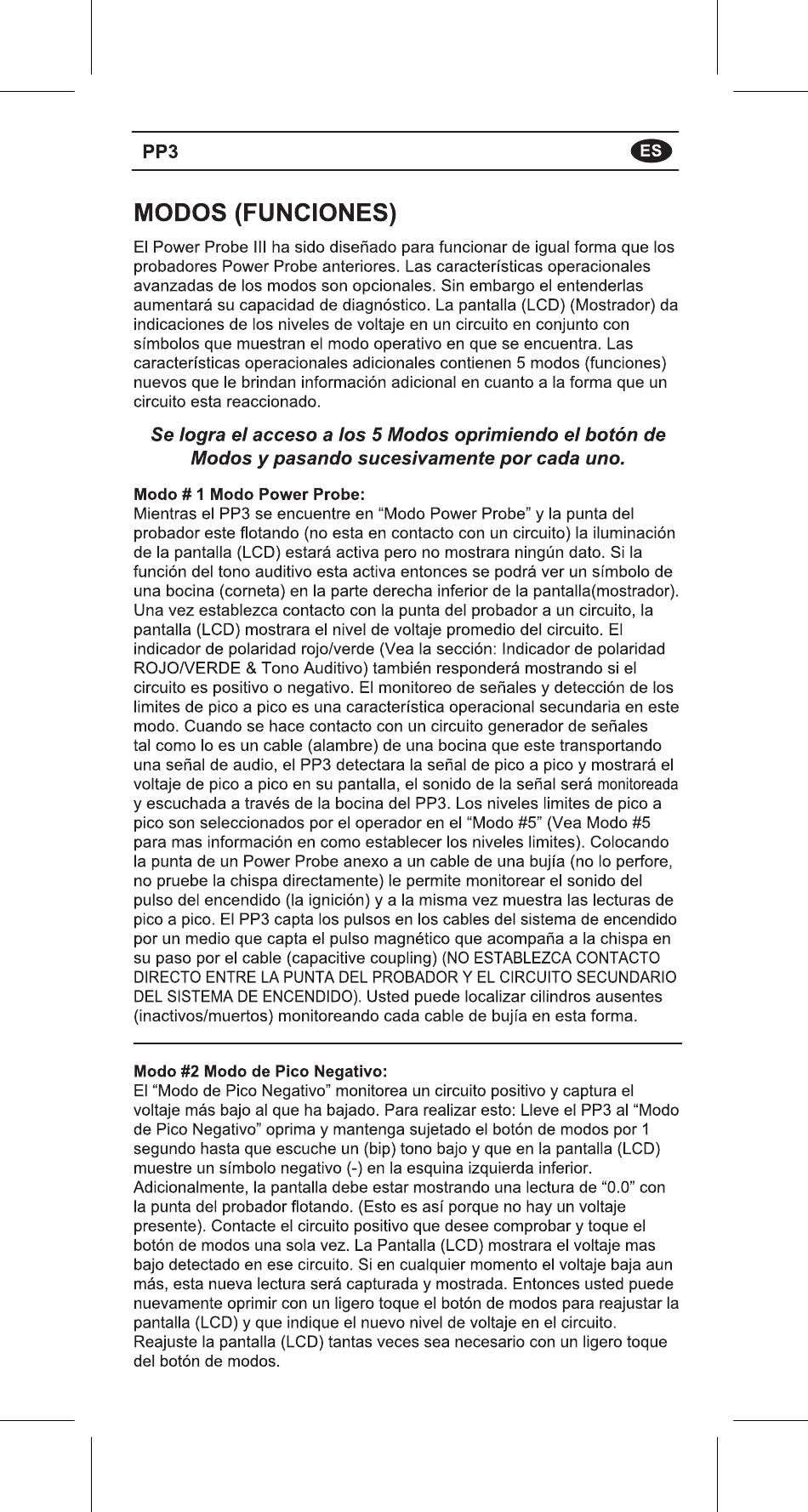

MODOS (FUNCIONES)
El Power Probe II ha Sido diseöado para funcionar de igual forma que Ios
probadores Power Probe anteriores. Las caracteristicas operacionales
avanzadas de Ios modos son opcionales_ Sin embargo eI entenderlas
aumentarå su capacidad de diagnåstico
indicaciones de los niveles de vo taje en un circuito en conjunto con
simbolos que muestran el modo operativo en que se encuentra_ Las
caracteristicas
operacionales adicionales contienen 5 modos (funciones)
nuevos que Ie brindan informaciön adicional en cuanto a la forma que un
circuito
esta
reaccionado
Se logra el acceso a los 5 Modos oprimiendo
Modos y pasando
Modo
# 1 Modo
Power
Mientras el PP3 se encuentre en "Modo Power Probe" y Ia punta del
probador este flotando (no esta en contacto con un circuito) la iluminaciån
de Ia pantalla (LCD) estarå activa pero no mostrara ningün dato. Si Ia
funciön del tono auditivo esta activa entonces se podrå ver un simbolo de
una bocina (corneta) en la parte derecha inferior de Ia pantalla(mostrador)
Una Vez establezca contacto con Ia punta del probador a un circuito, Ia
pantalla (LCD) mostrara eI nivel de voltaje promedio del circuito. EI
indicador de polaridad rojo/verde (Vea la secciön: Indicador de polaridad
ROJO/VERDE & Tono Auditivo) también responderå mostrando si el
circuito es positivo o negativo. El monitoreo de seäales y detecciön de Ios
limites de pico a pico es una caracteristica
modo. Cuando se hace contacto con un circuito generador de seöales
tal como Io es un cable (alambre) de una bocina que este transportando
una serial de audio, eI PP3 detectara la sehal de pico a pico y mostrarä eI
vo taje de pico a pico en su pantalla, eI sonido de Ia seöal serå monitoreada
y escuchada a través de Ia bocina del PP3. Los niveles limites de pico a
pico son seleccionados por eI operador en eI "Modo
para mas informaciån en como establecer Ios niveles limites). co ocando
Ia punta de un Power Probe anexo a un cable de una buj[a (no Io perfore,
no pruebe la chispa directamente)
pulso del encendido (Ia igniciån) y a la misma Vez muestra las lecturas de
pico a pico. EI PP3 capta los pulsos en los cables del sistema de encendido
por un medio que capta el pulso magnético que acompaha a Ia chispa en
su paso por eI cable (capacitive coupling) (NO ESTABLEZCA CONTACTO
DIRECTO
ENTRE
LA PUNTA
DEL SISTEMA DE ENCENDIDO) Usted puede localizar cilindros ausentes
(inactivos/muertos)
monitoreando cada cable de bujia en esta forma
Modo #2 Modo de Pico Negativo:
El "Modo de Pico Negativo" monitorea un circuito positivo y captura eI
voltaje mås bajo al que ha bajado. Para realizar esto: I-leve eI PP3 al "Modo
de Pico Negativo" oprima y mantenga sujetado eI botön de modos por 1
segundo hasta que escuche un (bip) tono bajo y que en Ia pantalla (LCD)
muestre un simbolo negativo (-) en Ia esquina izquierda inferior.
Adicionalmente,
Ia pantalla debe estar mostrando una ectura de "0.0" con
Ia punta del probador flotando_ (Esto es asi porque no hay un voltaje
presente). Contacte el circuito positivo que desee comprobar y toque eI
boton de modos una sola vez. La Pantalla (LCD) mostrara eI voltaje mas
bajo detectado en ese circuito_ Si en cualquier momento eI voltaje baja aun
mås, esta nueva lectura serå capturada y mostrada. Entonces usted puede
nuevamente oprimir con un ligero toque eI boton de modos para reajustar Ia
pantalla (LCD) y que indique el nuevo nivel de voltaje en eI circuito
Reajuste Ia pantalla (LCD) tantas veces sea necesario con un ligero toque
del
botån
de modos
La pantalla (LCD) (Mostrador) da
sucesivamente
Probe:
operacional secundaria en este
Ie permite monitorear el sonido del
DEL PROBADOR
Y EL CIRCUITO
21
el botön
por cada uno.
(Vea Modo #5
SECUNDARIO
21
de
