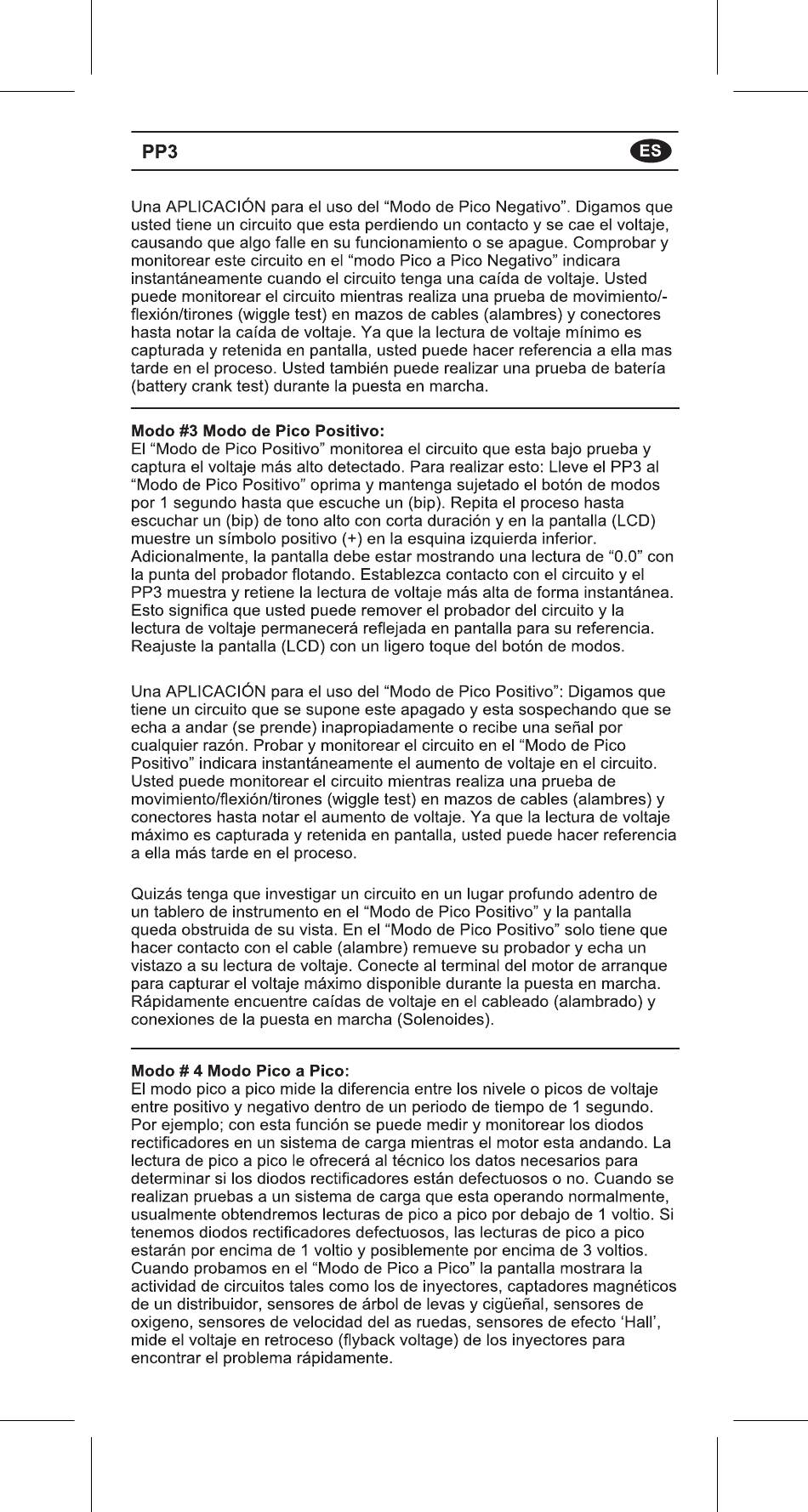

pp3
Una APLICACIÖN para eI uso del "Modo de Pico Negativo" Digamos que
usted tiene un circuito que esta perdiendo un contacto y se cae eI vo taje,
causando que algo falle en su funcionamiento
monitorear este circuito en eI "modo Pico a Pico Negativo" indicara
instantäneamente
cuando eI circuito tenga una caida de voltaje Usted
puede monitorear eI circuito mientras realiza una prueba de movimiento/
flexiån/tirones
(wiggle test) en mazos de cables (alambres) y conectores
hasta notar Ia caida de voltaje_ Ya que Ia lectura de voltaje minimo es
capturada y retenida en pantalla, usted puede hacer referencia a ella mas
tarde en el proceso. Usted también puede realizar una prueba de bateria
(battery crank test) durante Ia puesta en marcha
Modo
#3
Modo
de
Pico
EI "Modo de Pico Positivo" monitorea eI circuito que esta bajo prueba y
captura eI vo taje mäs alto detectado_ Para realizar esto: L leve el PP3 al
"Modo de Pico Positivo" oprima y mantenga sujetado eI boton de modos
por 1 segundo hasta que escuche un (bip). Repita el proceso hasta
escuchar un (bip) de tono alto con corta duraciön y en Ia pantalla (LCD)
muestre un simbolo positivo (+) en la esquina izquierda inferior.
Adicionalmente,
Ia pantalla debe estar mostrando una lectura de "0.0" con
la punta del probador flotando_ Establezca contacto con el circuito y eI
PP3 muestra y retiene Ia lectura de voltaje mås alta de forma instantånea
Esto significa que usted puede remover eI probador del circuito y la
lectura de vo taje permanecerä reflejada en pantalla para su referencia
Reajuste Ia pantalla (LCD) con un ligero toque del botån de modos
Una APLICACIÖN para eI uso del "Modo de Pico Positivo": Digamos que
tiene un circuito que se supone este apagado y esta sospechando que se
echa a andar (se prende) inapropiadamente
cualquier razÖn_ Probar y monitorear el circuito en el "Modo de Pico
Positivo" indicara instantåneamente
Usted puede monitorear el circuito mientras realiza una prueba de
movimiento/flexién/tirones
conectores hasta notar el aumento de voltaje. Ya que la lectura de voltaje
mäximo es capturada y retenida en pantalla, usted puede hacer referencia
a ella mås tarde en eI proceso
Quizås tenga que investigar un circuito en un lugar profundo adentro de
un tablero de instrumento en el "Modo de Pico Positivo" y Ia pantalla
queda obstruida de su vista. En eI "Modo de Pico Positivo" solo tiene que
hacer contacto con eI cable (alambre) remueve su probador y echa un
vistazo a su lectura de vo taje_ Conecte al terminal del motor de arranque
para capturar eI vo taje måximo disponible durante Ia puesta en marcha.
Räpidamente encuentre caidas de voltaje en eI cableado (alambrado) y
conexiones de Ia puesta en marcha (So enoides)
Modo
# 4 Modo
Pico
EI modo pico a pico mide la diferencia entre Ios nivele o picos de voltaje
entre positivo y negativo dentro de un periodo de tiempo de 1 segundo.
Por ejemplo; con esta funciÖn se puede medir y monitorear los diodos
rectificadores en un sistema de carga mientras el motor esta andando. La
lectura de pico a pico Ie ofrecerå al técnico Ios datos necesarios para
determinar
si los diodos
realizan pruebas a un sistema de carga que esta operando normalmente,
usualmente obtendremos lecturas de pico a pico por debajo de 1 voltio. Si
tenemos diodos rectificadores defectuosos, las lecturas de pico a pico
estarån por encima de 1 voltio y posiblemente por encima de 3 voltios
Cuando probamos en el "Modo de Pico a Pico" la pantalla mostrara Ia
actividad de circuitos tales como Ios de inyectores, captadores magnéticos
de un distribuidor, sensores de arbol de levas y cigüeäal, sensores de
oxigeno, sensores de velocidad del as ruedas, sensores de efecto 'Hall',
mide el voltaje en retroceso (flyback vo tage) de los inyectores para
encontrar el problema råpidamente
Positivo:
eI aumento de vo taje en eI circuito
(wiggle test) en mazos de cables (alambres) y
a Pico:
rectificadores
estan
22
o se apague. Comprobar y
o recibe una serial por
defectuosos
o no
Cuando
22
se
