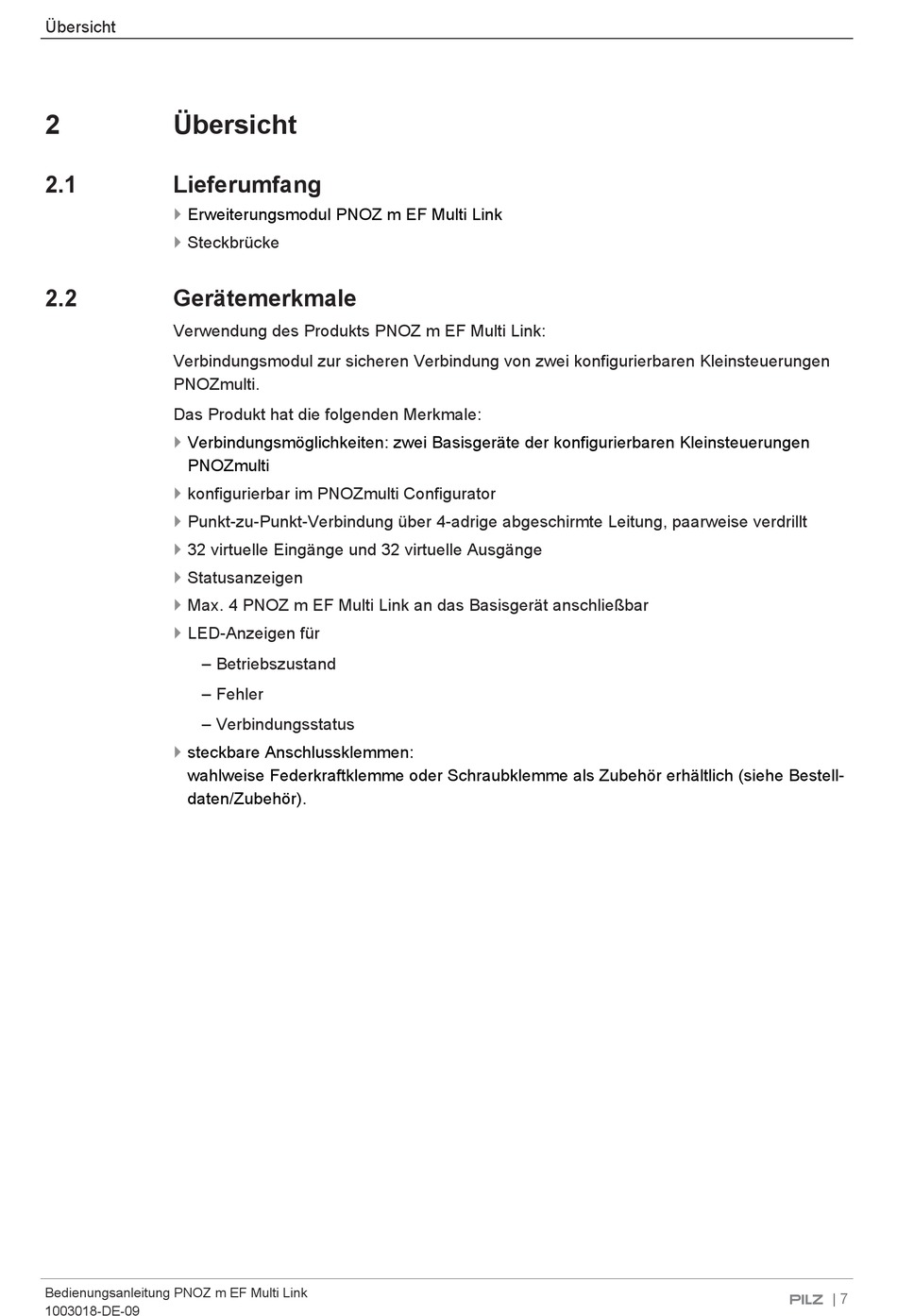

Übersicht
2
Übersicht
2.1
Lieferumfang
}
Erweiterungsmodul PNOZ m EF Multi Link
}
Steckbrücke
2.2
Gerätemerkmale
Verwendung des Produkts PNOZ m EF Multi Link:
Verbindungsmodul zur sicheren Verbindung von zwei konfigurierbaren Kleinsteuerungen
PNOZmulti.
Das Produkt hat die folgenden Merkmale:
}
Verbindungsmöglichkeiten: zwei Basisgeräte der konfigurierbaren Kleinsteuerungen
PNOZmulti
}
konfigurierbar im PNOZmulti Configurator
}
Punkt-zu-Punkt-Verbindung über 4-adrige abgeschirmte Leitung, paarweise verdrillt
}
32 virtuelle Eingänge und 32 virtuelle Ausgänge
}
Statusanzeigen
}
Max. 4 PNOZ m EF Multi Link an das Basisgerät anschließbar
}
LED-Anzeigen für
– Betriebszustand
– Fehler
– Verbindungsstatus
}
steckbare Anschlussklemmen:
wahlweise Federkraftklemme oder Schraubklemme als Zubehör erhältlich (siehe Bestell-
daten/Zubehör).
Bedienungsanleitung PNOZ m EF Multi Link
1003018-DE-09
| 7
