Inbetriebnahme
6.2

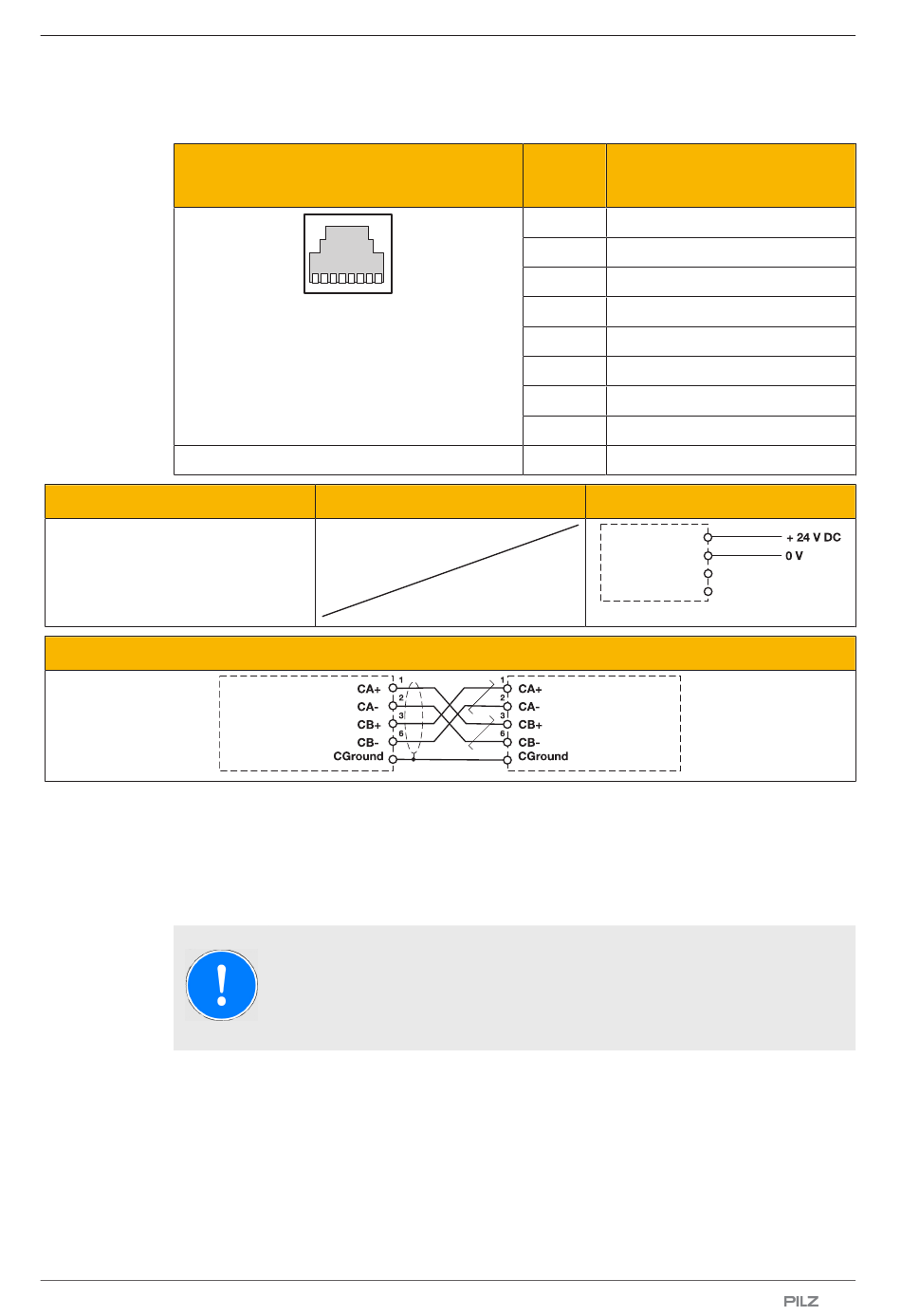

Anschluss
RJ45-Buchse
8-polig
Versorgungsspannung
Verbindung von 2 Basisgeräten PNOZmulti 2 über PNOZ m EF Multi Link
6.3
Geändertes Projekt in das System PNOZmulti übertragen
Sobald ein zusätzliches Erweiterungsmodul mit dem System verbunden wurde, muss das
Projekt im PNOZmulti Configurator geändert und wieder in das Basisgerät übertragen wer-
den. Gehen Sie vor, wie in der Bedienungsanleitung für das Basisgerät beschrieben.
Bedienungsanleitung PNOZ m EF Multi Link
1003018-DE-09
8
1
AC
PNOZ m EF Multi Link
WICHTIG
Bei der Inbetriebnahme und nach jeder Änderung des Anwenderprogramms
muss geprüft werden, ob die Sicherheitseinrichtungen korrekt funktionieren.
PIN
Belegung
1
CA+
2
CA-
3
CB+
4
n.c.
5
n.c.
6
CB-
7
n.c.
8
n.c.
Schirm
CGround
DC
24V
0V
n.c.
FE
PNOZ m EF Multi Link
| 17
