J. Temperaturmessung

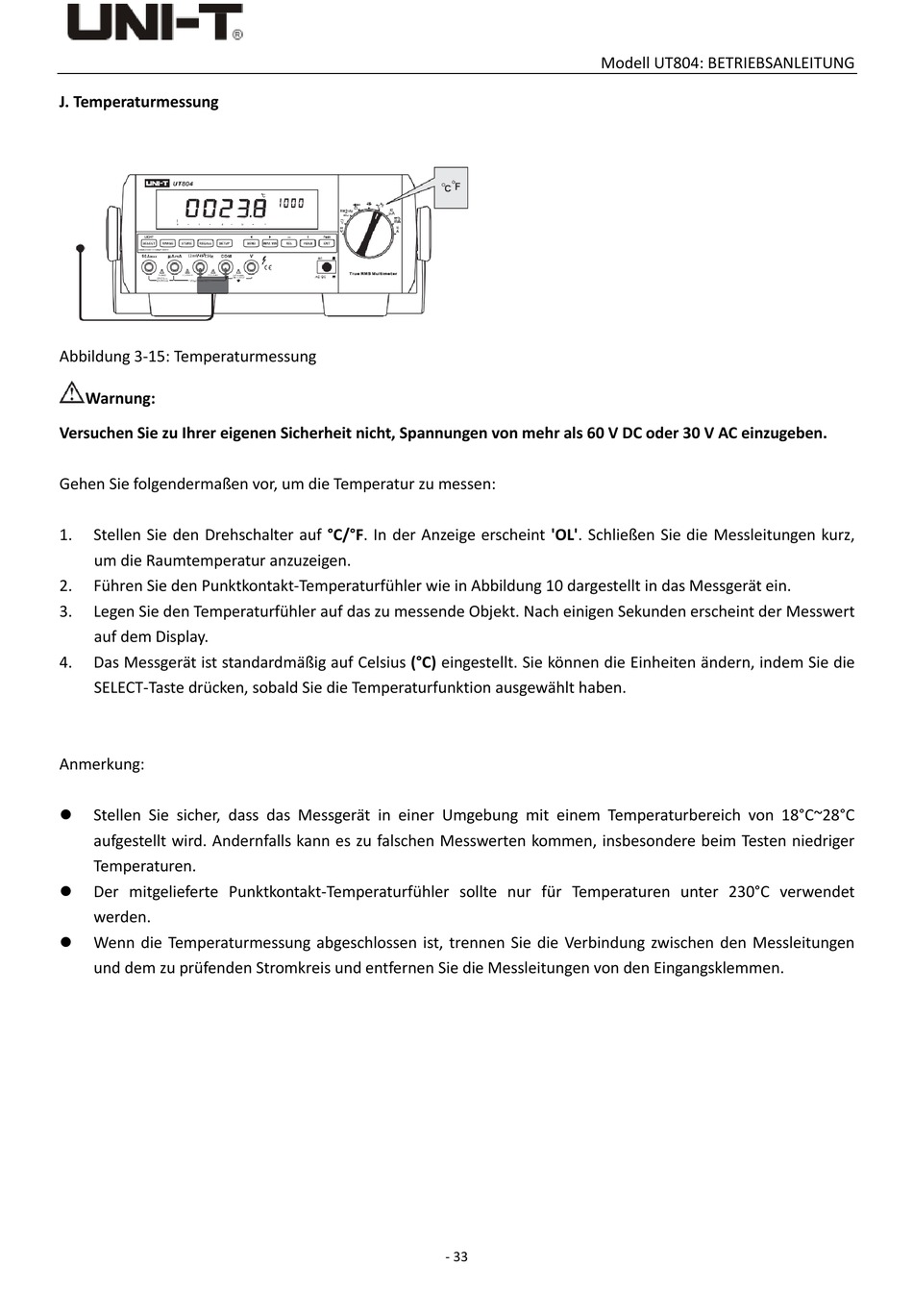

Abbildung 3-15: Temperaturmessung
Warnung:
Versuchen Sie zu Ihrer eigenen Sicherheit nicht, Spannungen von mehr als 60 V DC oder 30 V AC einzugeben.
Gehen Sie folgendermaßen vor, um die Temperatur zu messen:
1.
Stellen Sie den Drehschalter auf °C/°F. In der Anzeige erscheint 'OL'. Schließen Sie die Messleitungen kurz,
um die Raumtemperatur anzuzeigen.
2.
Führen Sie den Punktkontakt-Temperaturfühler wie in Abbildung 10 dargestellt in das Messgerät ein.
3.
Legen Sie den Temperaturfühler auf das zu messende Objekt. Nach einigen Sekunden erscheint der Messwert
auf dem Display.
4.
Das Messgerät ist standardmäßig auf Celsius (°C) eingestellt. Sie können die Einheiten ändern, indem Sie die
SELECT-Taste drücken, sobald Sie die Temperaturfunktion ausgewählt haben.
Anmerkung:
⚫
Stellen Sie sicher, dass das Messgerät in einer Umgebung mit einem Temperaturbereich von 18°C~28°C
aufgestellt wird. Andernfalls kann es zu falschen Messwerten kommen, insbesondere beim Testen niedriger
Temperaturen.
⚫
Der mitgelieferte Punktkontakt-Temperaturfühler sollte nur für Temperaturen unter 230°C verwendet
werden.
⚫
Wenn die Temperaturmessung abgeschlossen ist, trennen Sie die Verbindung zwischen den Messleitungen
und dem zu prüfenden Stromkreis und entfernen Sie die Messleitungen von den Eingangsklemmen.
Modell UT804: BETRIEBSANLEITUNG
- 33 -
