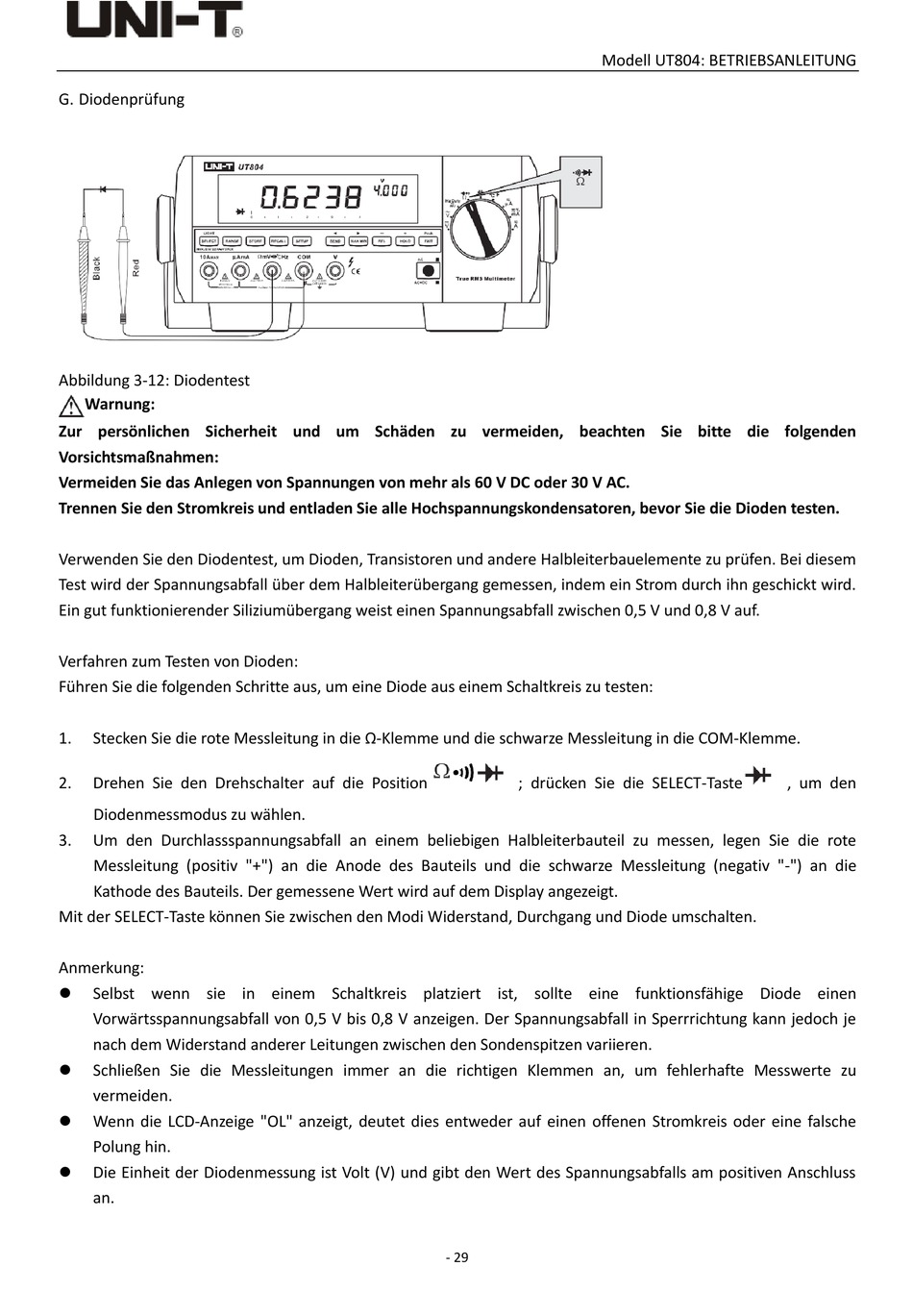

G. Diodenprüfung
Abbildung 3-12: Diodentest
Warnung:
Zur persönlichen Sicherheit und um Schäden zu vermeiden, beachten Sie bitte die folgenden
Vorsichtsmaßnahmen:
Vermeiden Sie das Anlegen von Spannungen von mehr als 60 V DC oder 30 V AC.
Trennen Sie den Stromkreis und entladen Sie alle Hochspannungskondensatoren, bevor Sie die Dioden testen.
Verwenden Sie den Diodentest, um Dioden, Transistoren und andere Halbleiterbauelemente zu prüfen. Bei diesem
Test wird der Spannungsabfall über dem Halbleiterübergang gemessen, indem ein Strom durch ihn geschickt wird.
Ein gut funktionierender Siliziumübergang weist einen Spannungsabfall zwischen 0,5 V und 0,8 V auf.
Verfahren zum Testen von Dioden:
Führen Sie die folgenden Schritte aus, um eine Diode aus einem Schaltkreis zu testen:
1.
Stecken Sie die rote Messleitung in die Ω-Klemme und die schwarze Messleitung in die COM-Klemme.
2.
Drehen Sie den Drehschalter auf die Position
Diodenmessmodus zu wählen.
3.
Um den Durchlassspannungsabfall an einem beliebigen Halbleiterbauteil zu messen, legen Sie die rote
Messleitung (positiv "+") an die Anode des Bauteils und die schwarze Messleitung (negativ "-") an die
Kathode des Bauteils. Der gemessene Wert wird auf dem Display angezeigt.
Mit der SELECT-Taste können Sie zwischen den Modi Widerstand, Durchgang und Diode umschalten.
Anmerkung:
⚫
Selbst wenn sie in einem Schaltkreis platziert ist, sollte eine funktionsfähige Diode einen
Vorwärtsspannungsabfall von 0,5 V bis 0,8 V anzeigen. Der Spannungsabfall in Sperrrichtung kann jedoch je
nach dem Widerstand anderer Leitungen zwischen den Sondenspitzen variieren.
⚫
Schließen Sie die Messleitungen immer an die richtigen Klemmen an, um fehlerhafte Messwerte zu
vermeiden.
⚫
Wenn die LCD-Anzeige "OL" anzeigt, deutet dies entweder auf einen offenen Stromkreis oder eine falsche
Polung hin.
⚫
Die Einheit der Diodenmessung ist Volt (V) und gibt den Wert des Spannungsabfalls am positiven Anschluss
an.
Modell UT804: BETRIEBSANLEITUNG
; drücken Sie die SELECT-Taste
- 29 -
