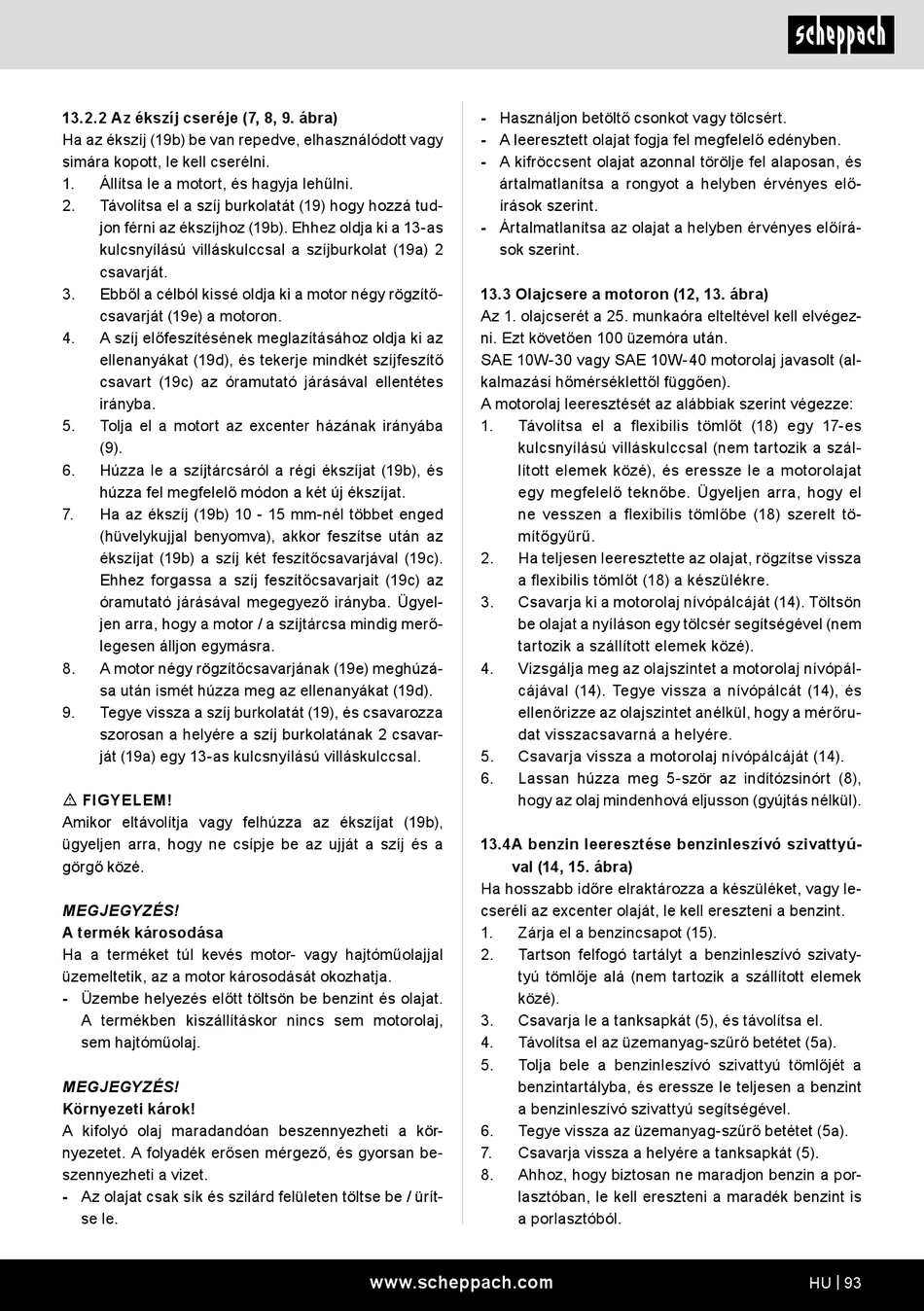

13.2.2 Az ékszíj cseréje (7, 8, 9. ábra)
Ha az ékszíj (19b) be van repedve, elhasználódott vagy
simára kopott, le kell cserélni.
1. Állítsa le a motort, és hagyja lehűlni.
2. Távolítsa el a szíj burkolatát (19) hogy hozzá tud-
jon férni az ékszíjhoz (19b). Ehhez oldja ki a 13-as
kulcsnyílású villáskulccsal a szíjburkolat (19a) 2
csavarját.
3. Ebből a célból kissé oldja ki a motor négy rögzítő-
csavarját (19e) a motoron.
4. A szíj előfeszítésének meglazításához oldja ki az
ellenanyákat (19d), és tekerje mindkét szíjfeszítő
csavart (19c) az óramutató járásával ellentétes
irányba.
5. Tolja el a motort az excenter házának irányába
(9).
6. Húzza le a szíjtárcsáról a régi ékszíjat (19b), és
húzza fel megfelelő módon a két új ékszíjat.
7. Ha az ékszíj (19b) 10 - 15 mm-nél többet enged
(hüvelykujjal benyomva), akkor feszítse után az
ékszíjat (19b) a szíj két feszítőcsavarjával (19c).
Ehhez forgassa a szíj feszítőcsavarjait (19c) az
óramutató járásával megegyező irányba. Ügyel-
jen arra, hogy a motor / a szíjtárcsa mindig merő-
legesen álljon egymásra.
8. A motor négy rögzítőcsavarjának (19e) meghúzá-
sa után ismét húzza meg az ellenanyákat (19d).
9. Tegye vissza a szíj burkolatát (19), és csavarozza
szorosan a helyére a szíj burkolatának 2 csavar-
ját (19a) egy 13-as kulcsnyílású villáskulccsal.
m FIGYELEM!
Amikor eltávolítja vagy felhúzza az ékszíjat (19b),
ügyeljen arra, hogy ne csípje be az ujját a szíj és a
görgő közé.
MEGJEGYZÉS!
A termék károsodása
Ha a terméket túl kevés motor- vagy hajtóműolajjal
üzemeltetik, az a motor károsodását okozhatja.
- Üzembe helyezés előtt töltsön be benzint és olajat.
A termékben kiszállításkor nincs sem motorolaj,
sem hajtóműolaj.
MEGJEGYZÉS!
Környezeti károk!
A kifolyó olaj maradandóan beszennyezheti a kör-
nyezetet. A folyadék erősen mérgező, és gyorsan be-
szennyezheti a vizet.
- Az olajat csak sík és szilárd felületen töltse be / ürít-
se le.
- Használjon betöltő csonkot vagy tölcsért.
- A leeresztett olajat fogja fel megfelelő edényben.
- A kifröccsent olajat azonnal törölje fel alaposan, és
ártalmatlanítsa a rongyot a helyben érvényes elő-
írások szerint.
- Ártalmatlanítsa az olajat a helyben érvényes előírá-
sok szerint.
13.3 Olajcsere a motoron (12, 13. ábra)
Az 1. olajcserét a 25. munkaóra elteltével kell elvégez-
ni. Ezt követően 100 üzemóra után.
SAE 10W-30 vagy SAE 10W-40 motorolaj javasolt (al-
kalmazási hőmérséklettől függően).
A motorolaj leeresztését az alábbiak szerint végezze:
1. Távolítsa el a flexibilis tömlőt (18) egy 17-es
kulcsnyílású villáskulccsal (nem tartozik a szál-
lított elemek közé), és eressze le a motorolajat
egy megfelelő teknőbe. Ügyeljen arra, hogy el
ne vesszen a flexibilis tömlőbe (18) szerelt tö-
mítőgyűrű.
2. Ha teljesen leeresztette az olajat, rögzítse vissza
a flexibilis tömlőt (18) a készülékre.
3. Csavarja ki a motorolaj nívópálcáját (14). Töltsön
be olajat a nyíláson egy tölcsér segítségével (nem
tartozik a szállított elemek közé).
4. Vizsgálja meg az olajszintet a motorolaj nívópál-
cájával (14). Tegye vissza a nívópálcát (14), és
ellenőrizze az olajszintet anélkül, hogy a mérőru-
dat visszacsavarná a helyére.
5. Csavarja vissza a motorolaj nívópálcáját (14).
6. Lassan húzza meg 5-ször az indítózsinórt (8),
hogy az olaj mindenhová eljusson (gyújtás nélkül).
13.4 A benzin leeresztése benzinleszívó szivattyú-
val (14, 15. ábra)
Ha hosszabb időre elraktározza a készüléket, vagy le-
cseréli az excenter olaját, le kell ereszteni a benzint.
1. Zárja el a benzincsapot (15).
2. Tartson felfogó tartályt a benzinleszívó szivaty-
tyú tömlője alá (nem tartozik a szállított elemek
közé).
3. Csavarja le a tanksapkát (5), és távolítsa el.
4. Távolítsa el az üzemanyag-szűrő betétet (5a).
5. Tolja bele a benzinleszívó szivattyú tömlőjét a
benzintartályba, és eressze le teljesen a benzint
a benzinleszívó szivattyú segítségével.
6. Tegye vissza az üzemanyag-szűrő betétet (5a).
7. Csavarja vissza a helyére a tanksapkát (5).
8. Ahhoz, hogy biztosan ne maradjon benzin a por-
lasztóban, le kell ereszteni a maradék benzint is
a porlasztóból.
