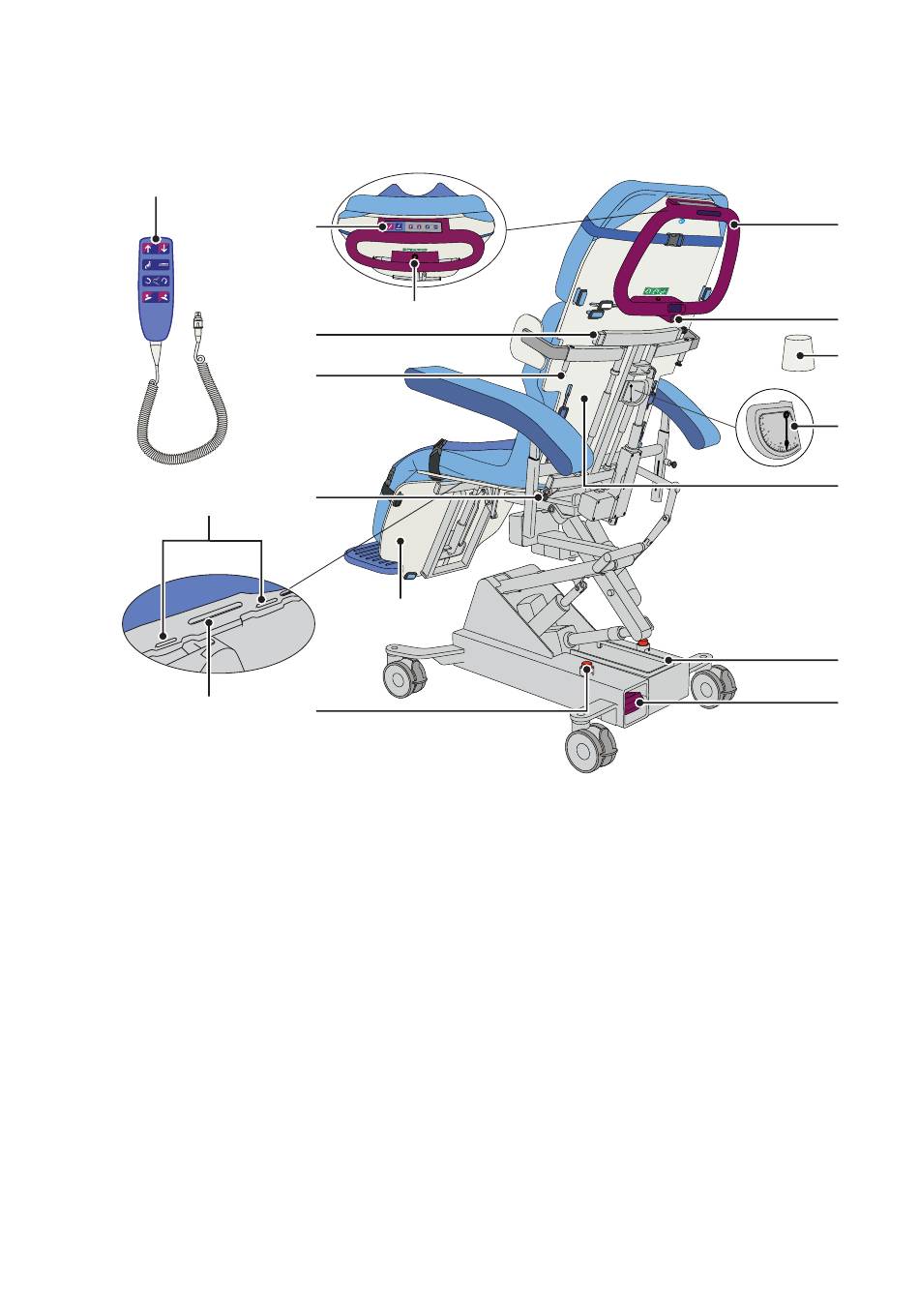

Rückansicht
16
12
11
1. Transportgriff
2. Anschlussstelle für das Handbedie-
nungskabel
3. Schutzstopfen* (für Handbedie-
nungs-Anschlusspunkt)
4. Neigungswinkelanzeige
5. Rückenstütze
6. Klemmschutzstange
7. Batterie*
8. Not-Aus-Schalter (x2)
9. Auslöseknopf Kipptisch
17
9
15
14
13
10
8
10. Unterschenkelauflage
11. Seitlicher Transportgriff (x2)
12. Befestigungsschlitz (x4) (für Flüssigkeitsbeutel)
13. Federschloss (x2) (zur Höhenverstellung der Armstütze)
14. Federschloss (x2) (zur Weitenverstellung der Schulter-
stütze)
15. Federschloss (x2) (zur Entriegelung der Schulterstütze)
16. Handbedienung mit Kabel*
17. Bedienfeld
* = abnehmbare Komponente
Mitgelieferte Zusatzartikel: eine zusätzliche Batterie mit
Batterieladegerät
TEILEBEZEICHNUNG
1
2
3
4
5
6
7
13
