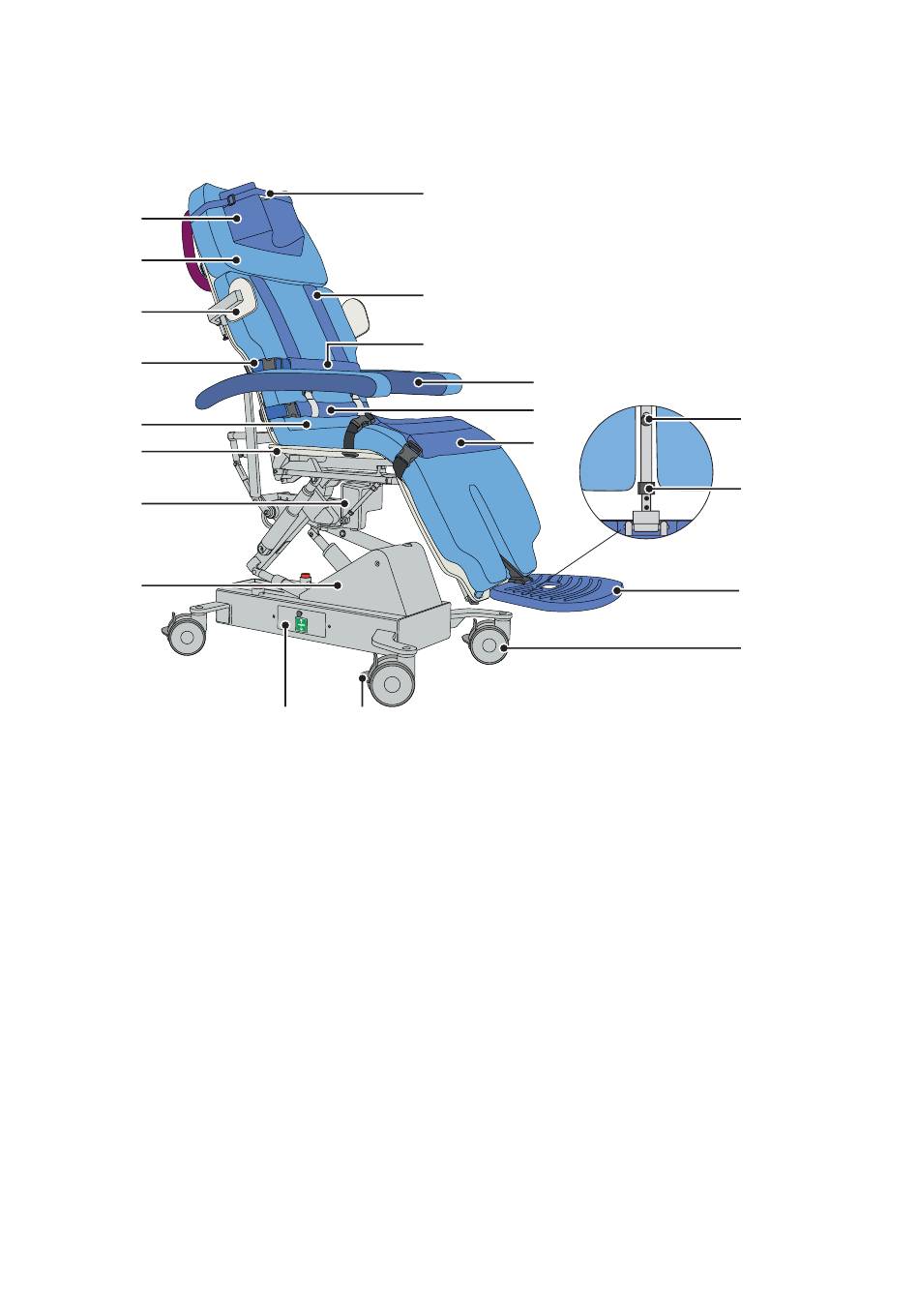

Teilebezeichnung
Vorderansicht
20
19
18
17
16
15
14
13
1. Sicherheitsgurt für den Kopf*
2. Sicherheitsgurte für die Schul-
tern*
3. Sicherheitsgurt für den Brust-
bereich*
4. Armstütze* (x2)
5. Sicherheitsgurt für den Hüftbe-
reich*
6. Sicherheitsgurt für den Kniebe-
reich*
7. Federschloss (zur Längenver-
stellung der Fußstütze)
8. Schnapper (zur Längenverstel-
lung der Fußstütze)
9. Fußstütze*
10. Lenkrolle (x4)
12 TEILEBEZEICHNUNG
1
2
3
12 11
11. Lenkrollenbremse (eine
je Lenkrolle)
12. Kasten für Notfallfunkti-
onen
13. Fahrgestell und Hubme-
chanismus
14. Moduswechselmecha-
nismus
15. Sitzfläche
16. Körpermatratze*
17. Gurtbefestigungsband*
(x8)
18. Schulterstütze* (x2)
19. Kopfmatratze*
20. Kopfkissen*
4
5
6
* = abnehmbare Komponente
Mitgelieferte Zusatzartikel:
• ein Kopfkissenbezug
• ein Kopfmatratzenbezug
• ein Körpermatratzenbezug
• zwei Armstützenbezüge
• je ein Sicherheitsgurt für
den Brust-, Hüft- und Knie-
bereich (einschließlich Be-
zug, Polsterungsmaterial, Gurt-
befestigungsbändern)
7
8
9
10
