Sensoren – Alarm induktiver Durchflussmesser
Gasstrom
17.1
FLUSS
Durchflussmesser
ºC
12:15

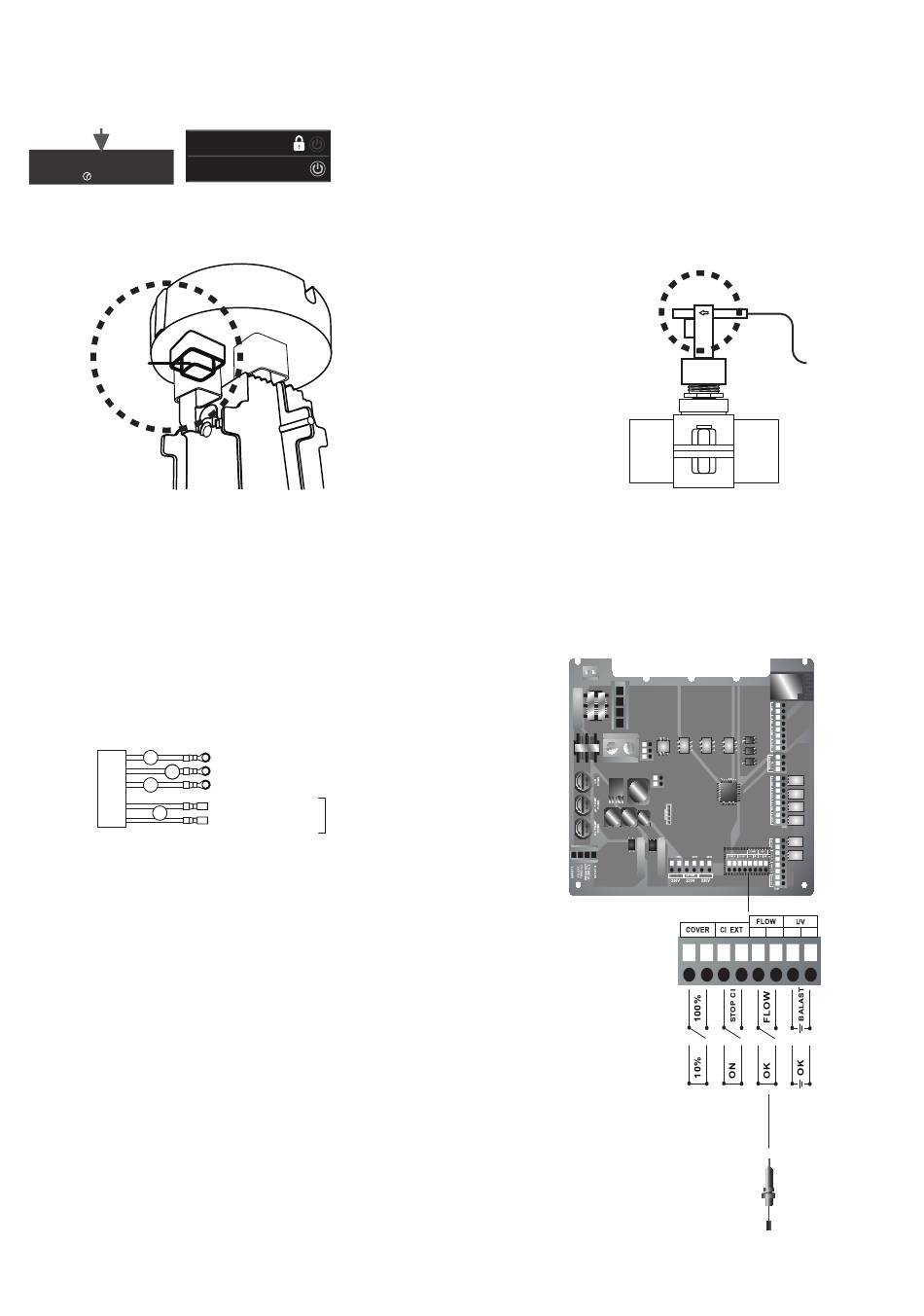

Gasstromsensor der Elektrolysezelle
AUX
Gas tritt in der Elektrolysezelle auf, wenn das Wasser nicht durch
die Zelle zurückströmt oder der Fluss sehr gering ist. Wenn
die Elektrolysegase nicht hinreichend aus der Elektrolysezelle
austreten, entsteht eine Gasblase, welche die Hilfselektrode
elektrisch isoliert (elektronisch festgestellt). Bringen Sie daher
beim Anordnen der Elektroden in der Zelle den Füllstandssensor
(Hilfselektrode) im höchsten Teil der Zelle an.
Anschluss des Gasstromsensors
an die Vorrichtung.
1
2
3
4
- Der Flussalarm tritt ein, wenn die Elektrolysezelle nicht vollständig in Flüssigkeit
(F.E)
eingetaucht ist (Gasstromsensor der Elektrode) oder wenn kein Wasser fließt
(F.S)
(durch den Klappen-Durchflussmesser).
Schwarzes Kabel (Minuspol)
Rotes Kabel (pluspol)
Gelbes Kabel (AUX)
Orangenes Kabel
ºC/ºF
Orangenes Kabel
Induktiver- oder Klappen-Durchflussmesser
Wenn der an diesen Eingang angeschlossene Kontakt sich
öffnet (externer Durchflussmesser im Ruhezustand) und der
Eingang [FS] am Gerät sich einschaltet, tritt der Durchfluss-
alarm in Kraft und das Elektrolysesystem schaltet sich ab.
Anschluss des Klappen-Durchflussmessers
45
an die Hauptplatine.
AUX 2
AUX 1
- +
-
+
<3V
>3V
